之前很多仿真实例和文章介绍CST对封装或PCB的三维导入，截取和S参数提取, FAQ 005：如何截取部分封装或者PCB进行仿真。也有视频详解CSTPCBS的基于2DTL的SITD和SIFD分析。【培训视频】CST中文EDA培训02—信号完整性仿真。本期介绍PCBS中的传统用法，手动截取部分传输线，2DTL建模和S参数的提取。此方法适合局部的快速分析。
Step1: 选取并截取PCB

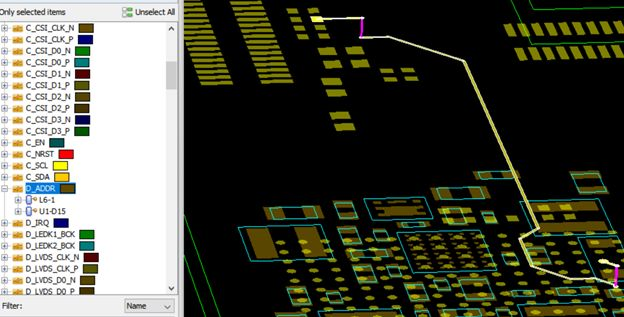

这里以一条D_ADDR线为例，两个端口分别为L6的针脚1和U1针脚D15.
可以直接在PCBS中进行切割，比如RectangularCut
然后根据对话框指示双击选择区域（图中红色方框）。如果截取区域包括针脚所属器件，可勾选“Include intersected padstacks and components” 将截取范围自动扩大，同时针脚也可以自动识别，免去在切割边缘手动添加端口。这里我们只保留U1针脚D15和下面部分的传输线。

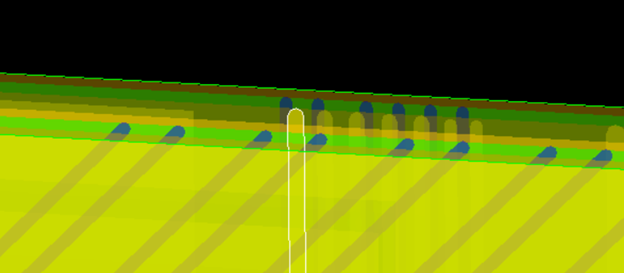

新PCBS文件生成，检查截取的走线所在板层为PWR_PLANE2_N_CTRL.

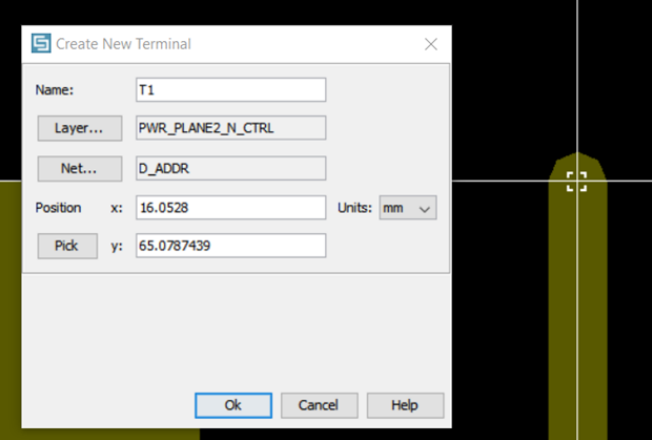

选择Edit->Terminal,双击选取端口位置和net，或手动调整。
点击ok完成端口添加。
Step2: 2DTL进行仿真

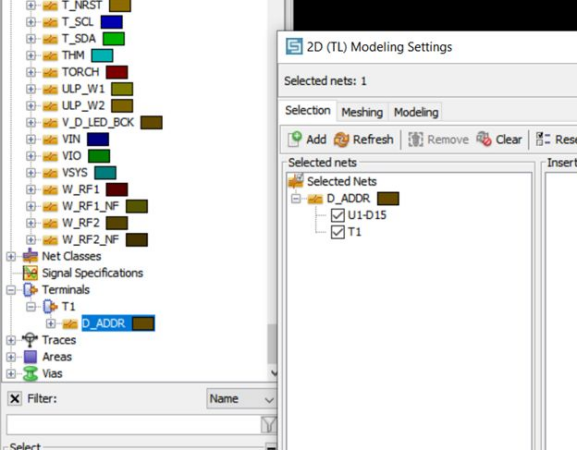

接下来2DTL建模,Home->2D(TL)，选择D_ADDR线路，然后Add。
两个端口都已检测到，一边为原有U1-D15，一边为新添加T1. 点击Start modeling直接用默认设置建模。建模前可以先点击Startmeshing检查2DTL网格分割和参考地平面，还可检查modeling建模参数，如频率范围，建模精度，附近浮动nets接地与否。
Step3 S参数仿真
切换到schematic，两针脚建模后自动生成，在两针脚添加端口，然后添加NewTask，S-parametertask。

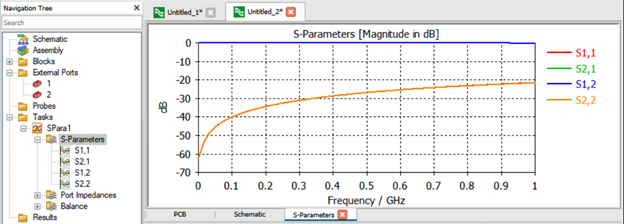

在更新（Update）以上新建的任务Task、Spara1后，便得到S参数。
（内容、图片来源：CST仿真专家之路公众号，侵删）
