本期将介绍如何仿真Coverage Efficiency和Coverage Threshold。最近5G天线的研究非常火热，我们再更新一篇用户的需求。

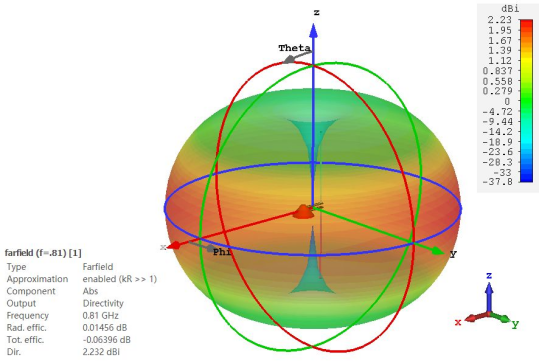

首先我们用CST自带的一个dipole demo来做演示，仿真完成后会得到一个天线的3D方向图，这里dipole的苹果图如下图所示：

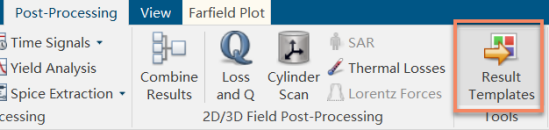

点击Post-Processing下的Result Templates如下图所示：
选择Farfiled Result如下图所示：
选择All setting进入如下设置页面：

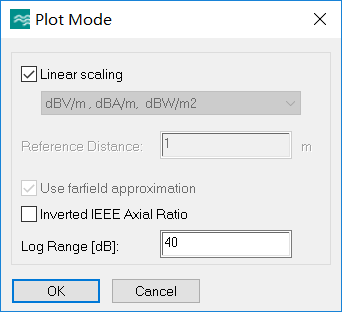

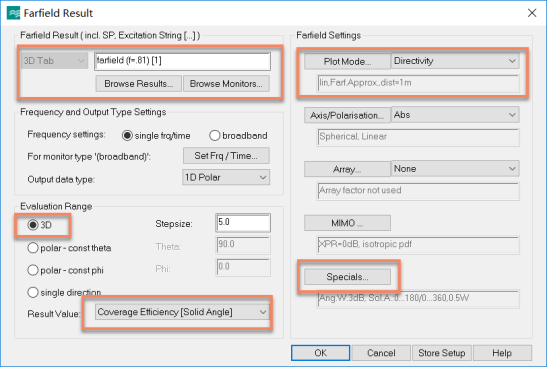

上图中我们需要在Browse Result中选择需要分析的方向图（包括Total Scan后的结果），在Evaluation Range下选择3D，并选择Coverage effiency来分析方向图对某一给定门限下的覆盖率。Plot Mode下给为线性如下图所示：

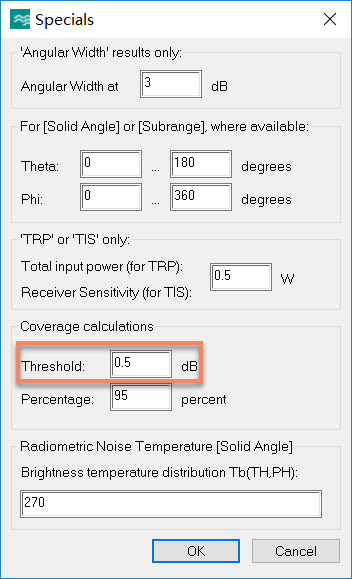

点击Special设置门限值，这里讲Threshold设为0.5dB，即分析方向性系数（增益）大于0.5dB的比率，如下图所示：

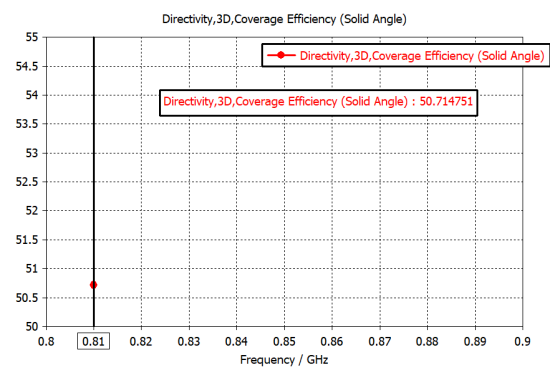

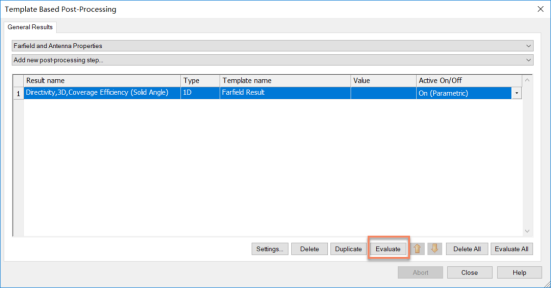

点击Evaluate，得到下图的数值，即空域内50.7%的方向性系数大于0.5dB。

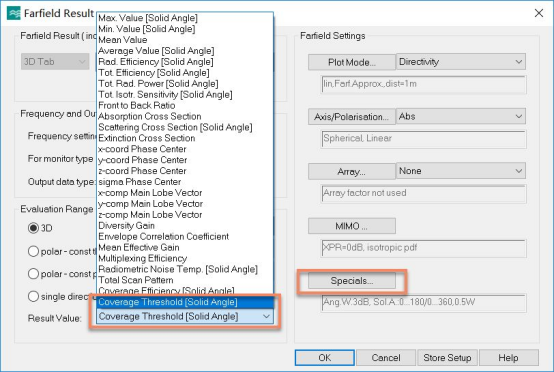

我们再回到刚才All setting界面下，把分析的内容改为 Coverage Threshold，如下图所示：

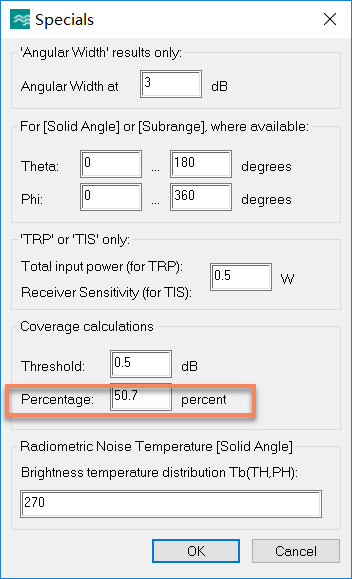

点击Special，将percentage改成正好刚才算出来的50.7%,进行一下验证，如下图所示：

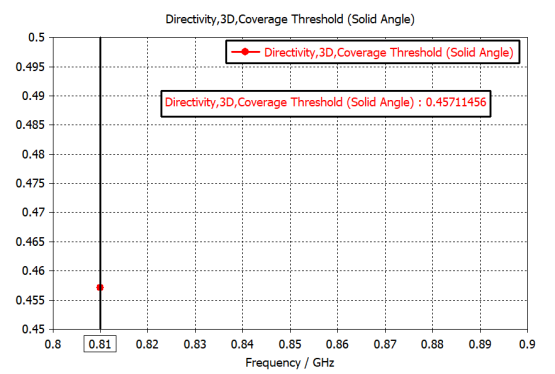

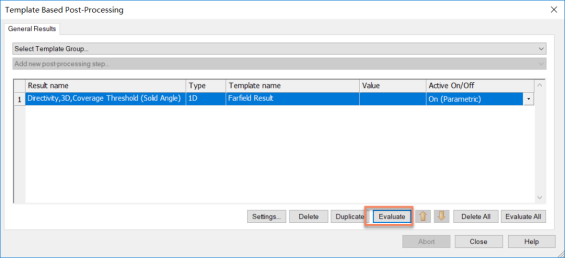

点击Evaluate，得到下图的数值，即空域内50.7%的方向性系数大于0.457dB。
这两者略有差距是因为3D方向图是5°间距的采样，提高采样精度后可以分析得更准确。
（内容、图片来源：CST仿真专家之路公众号，侵删）
