CST如何查看I求解器的近场分布

CST工作室套装最大的特点就是完备的求解技术，并且都在一个界面下完成。例如在微波工作室中求解一个喇叭，可以用好几种算法去求解，I求解器（积分方程）由于只对物体表面进行网格划分，在有些场景有非常好的用途。但由于不对空间区域进行网格划分，所以当用户需要查看I求解器的近场分布式需要一些额外的操作。这期就介绍一下这一步简单的操作。

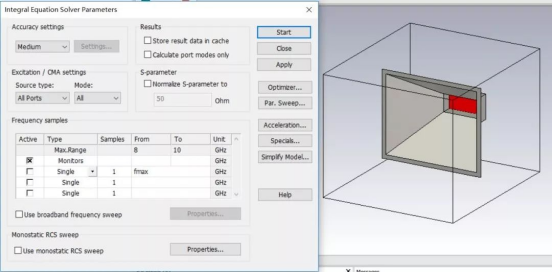

首先先创建一个喇叭，并切换到I求解器进行仿真。

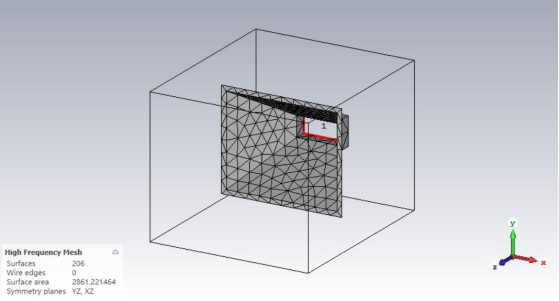

我们可以看到，这种算法仅对物体表面进行网格划分，如下图：

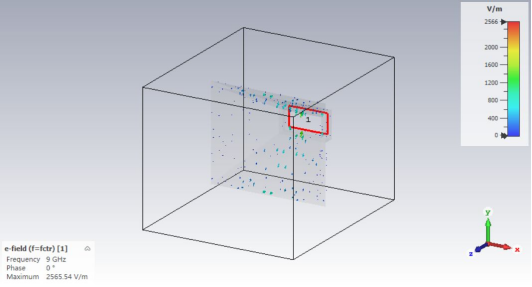

这时候直接查看近场，仅有表面的场结果，如下图：

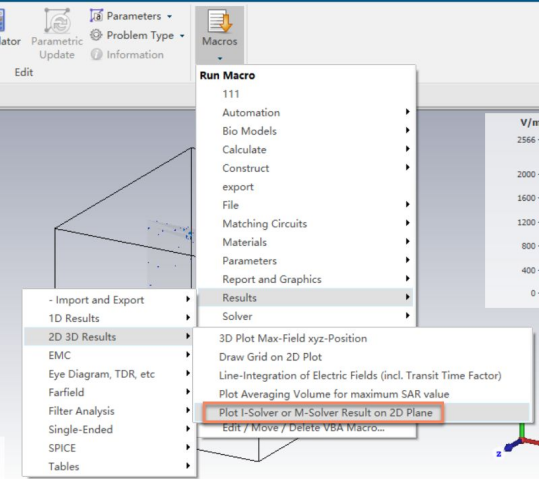

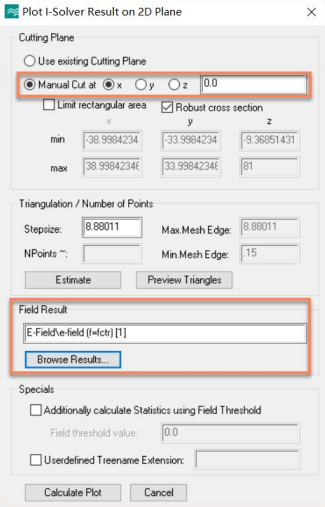

我们需要利用如下图的宏去查看近场的结果：

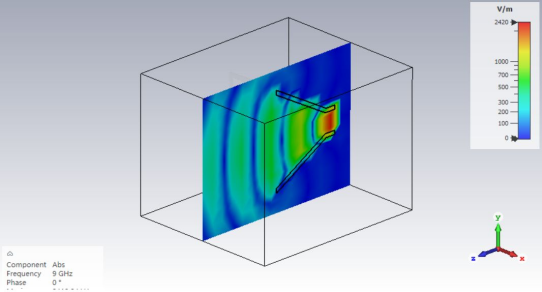

通过这一步操作就可以完成查看任意近场分布的操作。如有问题欢迎留言。

（内容、图片来源：CST仿真专家之路公众号，侵删）
