这两期我们学习一下MIMO系统设计与调试。由一个三角型偶极子天线建模开始，到两个天线位置关系的对比和调试，再到四天线MIMO整体调试。
1. 单天线

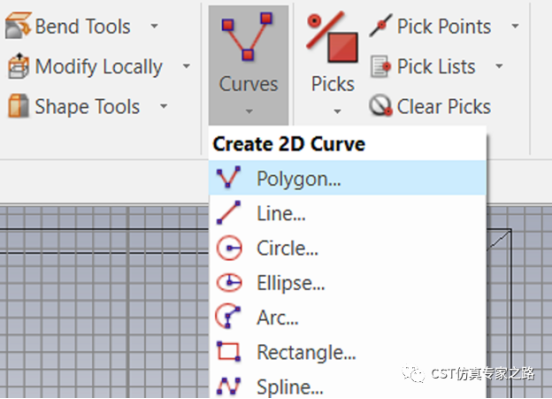

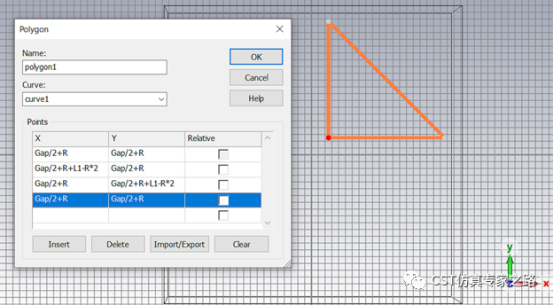

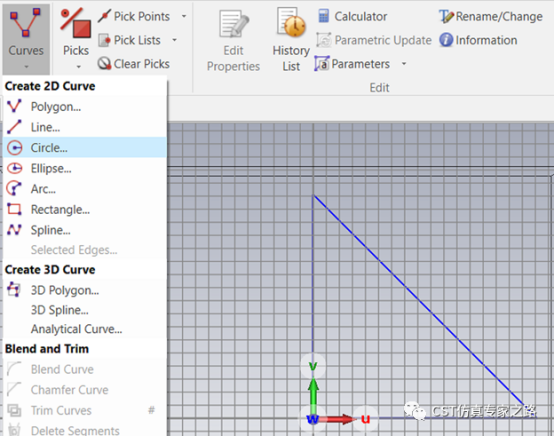

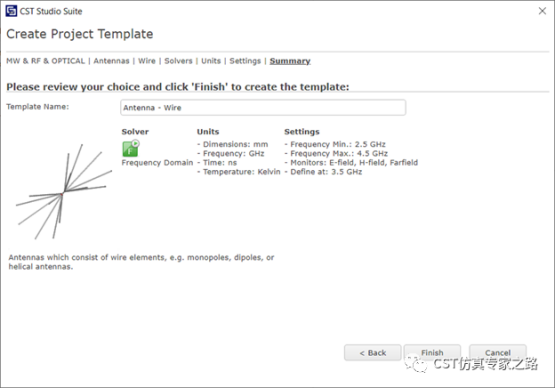

用天线模板，然后画个三角形的二维曲线，参数化坐标方便以后调试：

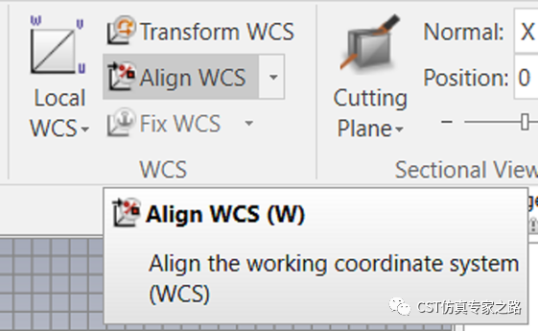

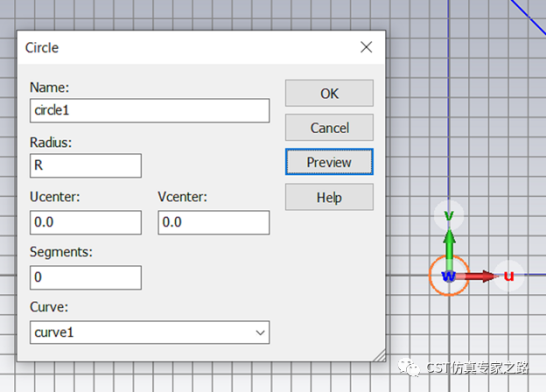

这里Gap=3, R=1, L1=19.1。将WCS对齐在直角点，画个半径为R的圆作为截面。

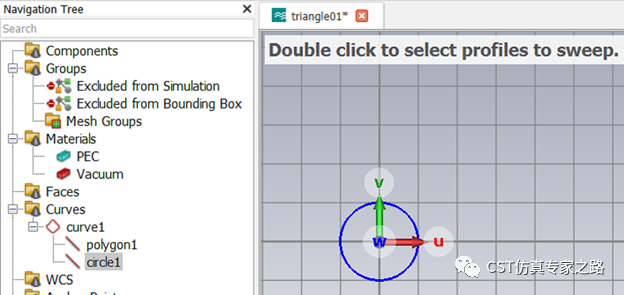

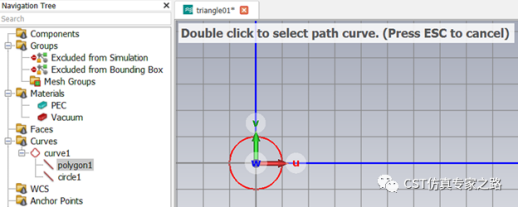

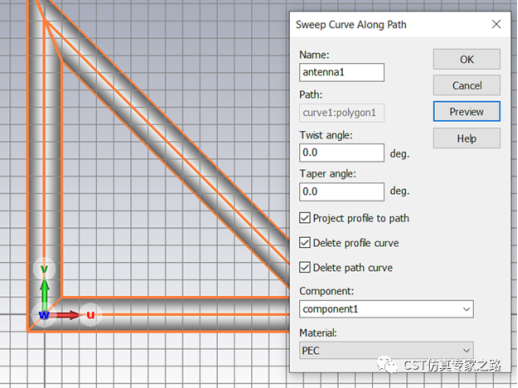

用Sweep Curve功能，先选中circle1，回车，然后选polygon1。

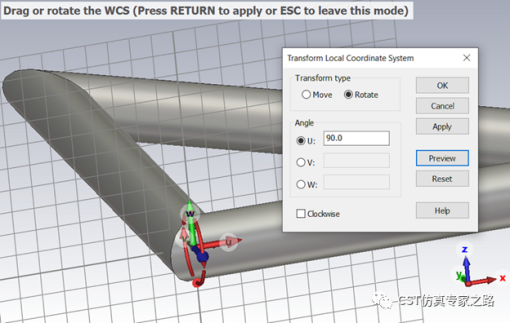

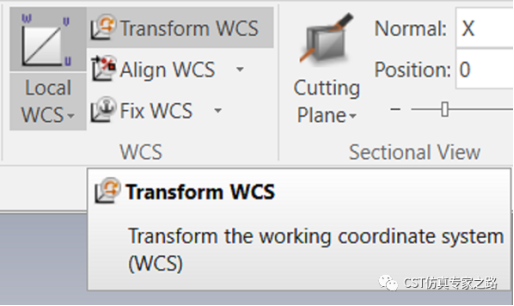

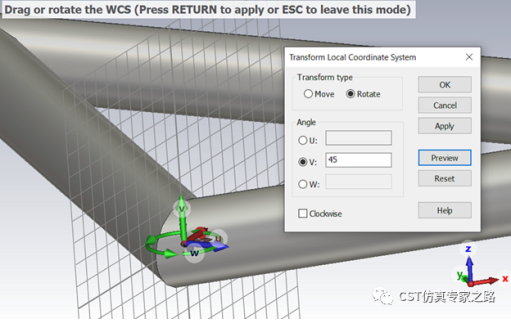

然后我们切开直角位置。先将WCS旋转至UV平面作为切面。
用UV平面切割：

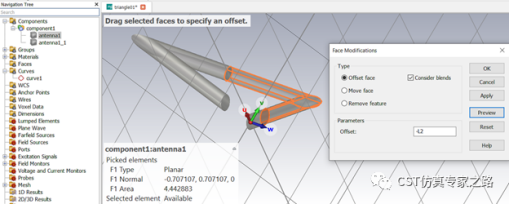

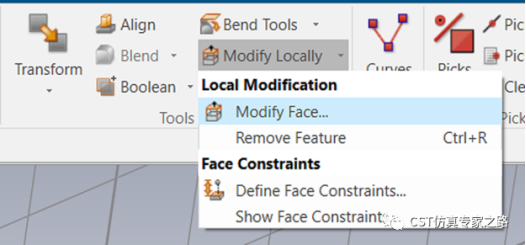

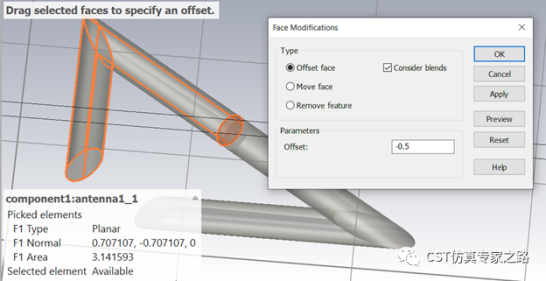

然后选择切开的面，Modify face功能将其移开L2=3：
同理移开另一个面：

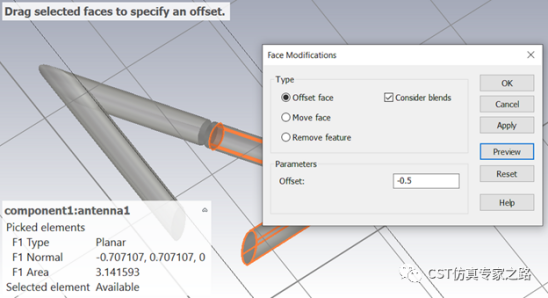

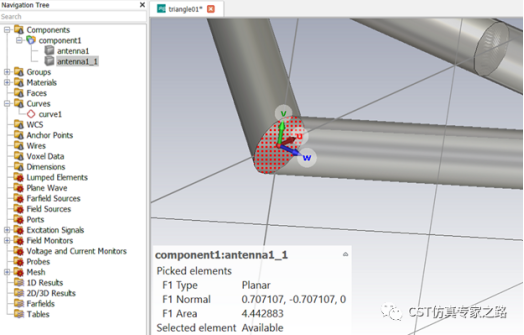

在斜边上的两个切面也移开一定距离，用于定义端口：

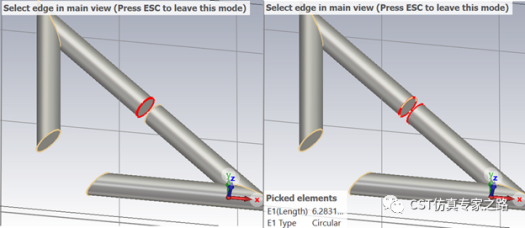

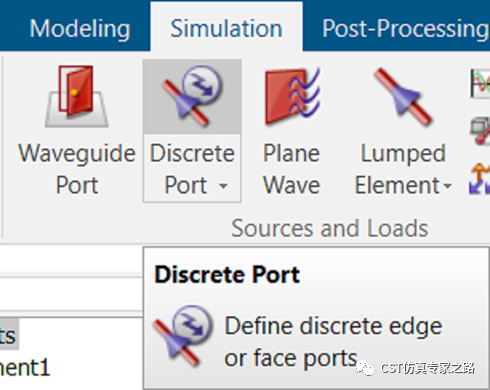

选择两个圆边，定义端口：

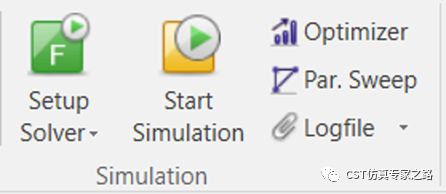

频域求解器开始仿真：

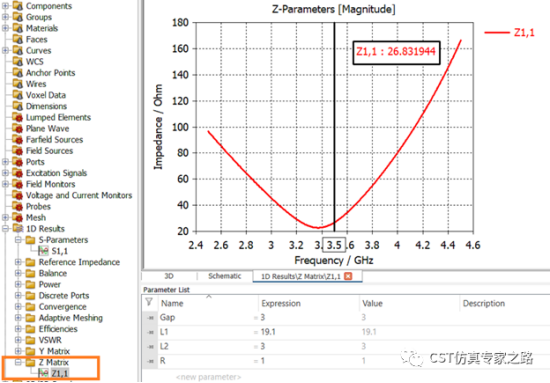

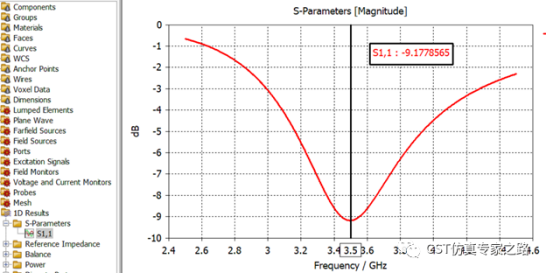

可见目前天线在3.5GHz还算能工作，S11没有很好，也没有10dB带宽。阻抗为26.8欧姆，虽没有匹配到我们的端口50，但不用担心，我们仍然可以用这个设计学习和调试MIMO系统，因为其他天线加入后仍可再调匹配。

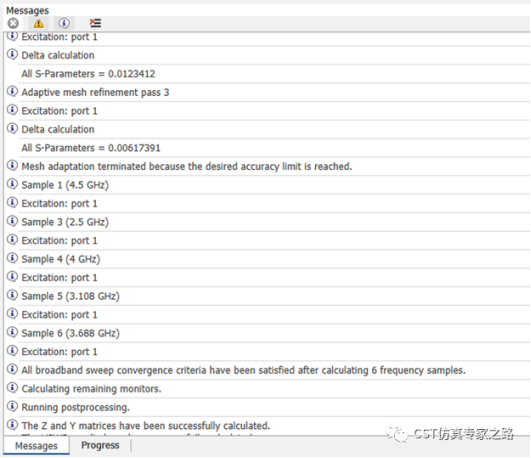

可查看频域自动计算了哪些频点：

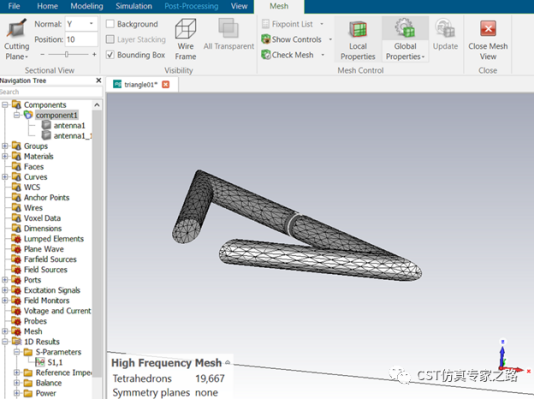

可查看频域网格：

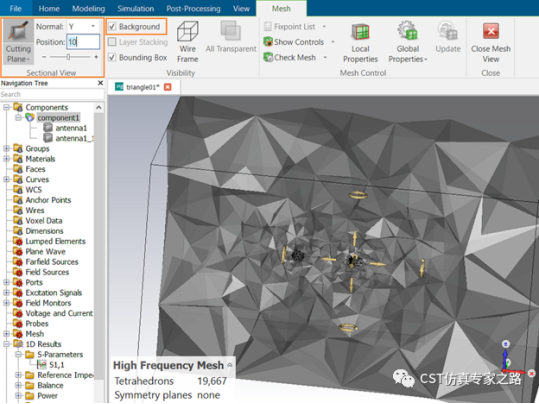

加上背景之后的网格：
2. 双天线---正交型

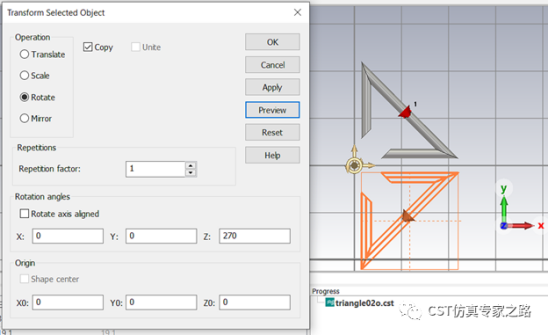

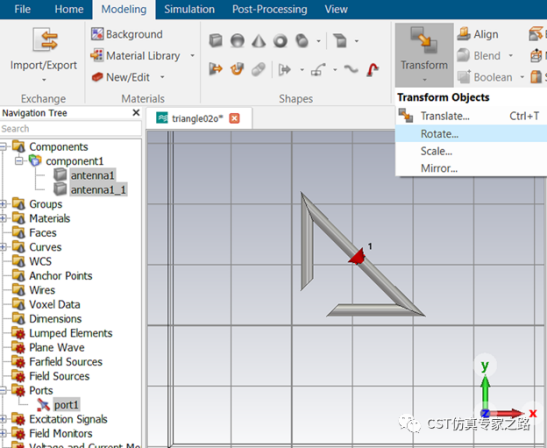

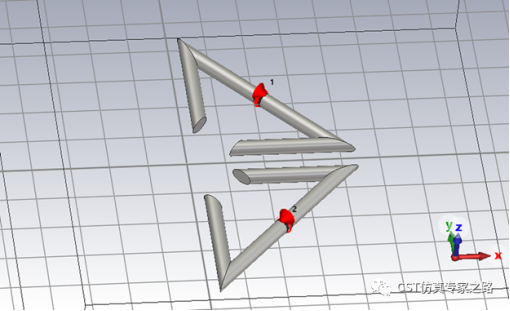

下面我们看两个天线的情况。首先是端口方向的偶极子主干相互正交的情况，也就是复制天线和端口，旋转90度：
再次仿真，可见此时S11变好，Z11变好，匹配变好，带宽也很宽，深感庆幸~
多天线就可以看互偶了，S21=-4.3dB, 还是很强的。

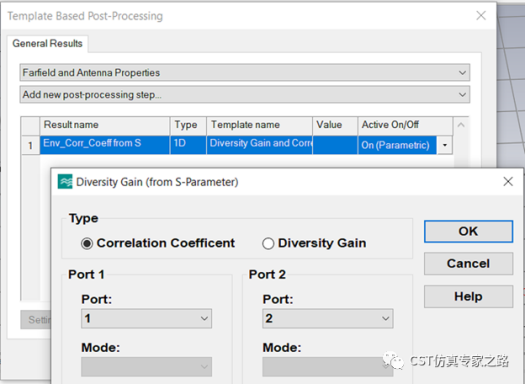

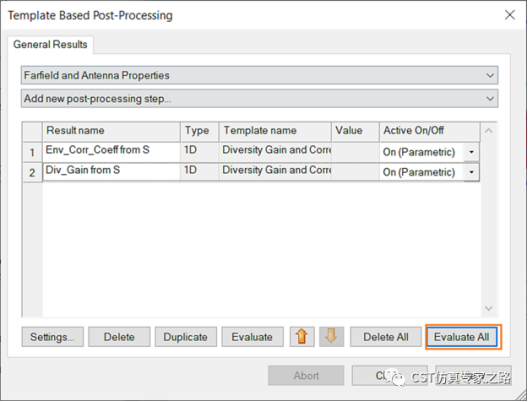

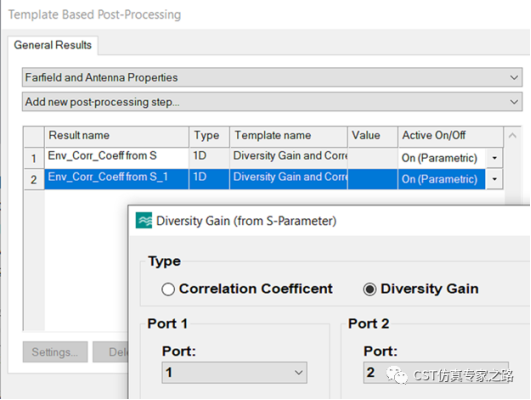

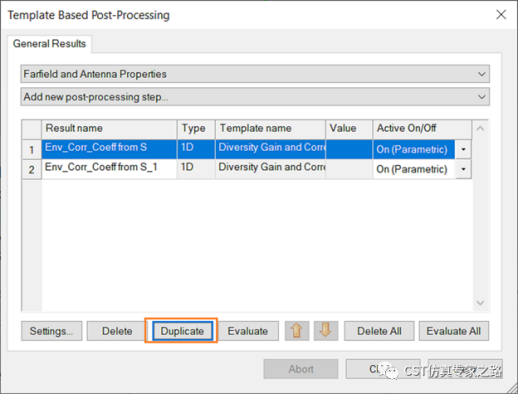

下面我们看一下MIMO的表现，添加两个后处理，分别用S参数计算包络相关系数（Envelope Correlation Coefficient，简称ECC）和分集增益（Diversity Gain，简称DG）。

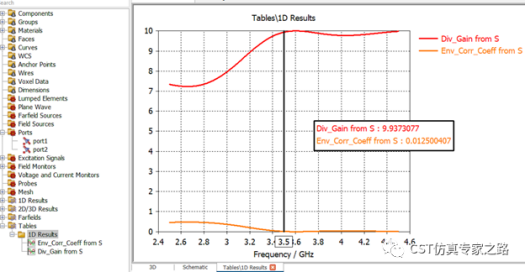

可见此时ECC=0.0125，我们以这个值为起始MIMO系统的参考表现。由于DG是直接从ECC得出的，（DG=10*sqrt(1-ECC)，详情见帮助help），所以我们就关注ECC的值就好了，越低说明两个天线相关性越低，MIMO系统越好。

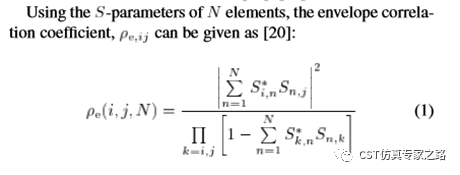

目前ECC=0.0125已经非常好了，现实MIMO设计中0.3以下就算不错了。那么该MIMO系统S21很强，为什么ECC还这么好呢？这要看S参数如何计算ECC。很多文献可参考：
Chen, Z. N., Low, X. N., & See, T.S. P. (2011). Analysis and Optimization of Compact Suspended Plate MIMOAntennas. IEEE Transactions on Antennas and Propagation, 59(1),263–270. doi: 10.1109/tap.2010.2090478

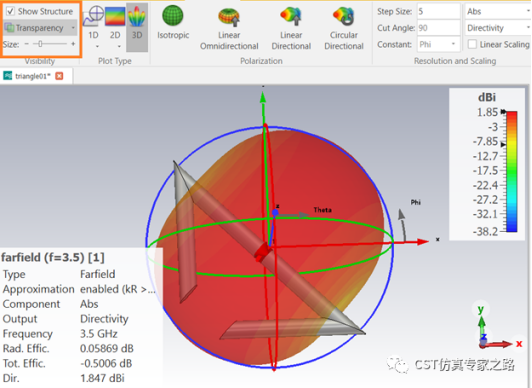

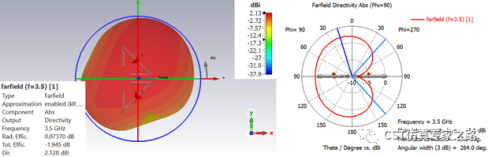

所以根据定义，虽然S21不够好，只要匹配的好，ECC仍然可以很低。再看下远场图，明显天线１的远场不再是偶极子甜甜圈远场了，收到下面天线的影响。

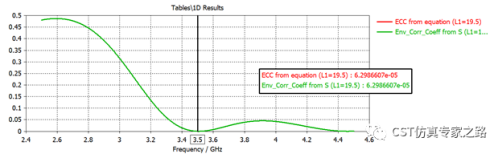

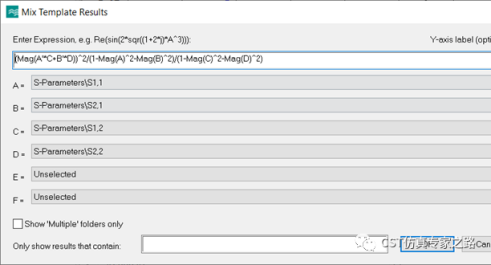

其实感兴趣的朋友可以手动输入公式验证ECC的结果：
小结：
本案例学习如何参数化建模，还有从S参数计算ECC和DG。下期我们再介绍双天线平行的情况，和四天线的MIMO，以及远场也能计算ECC和DG。
