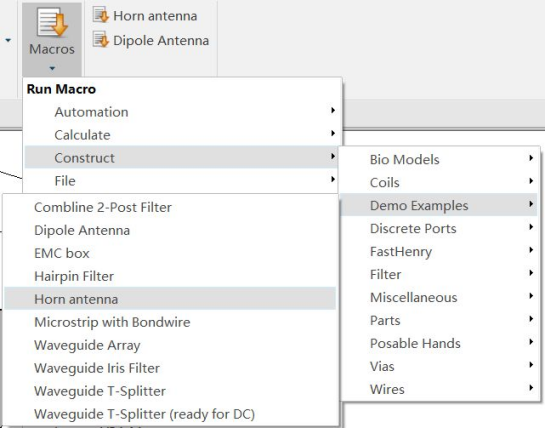

CST软件想要得到方向性系数随频率扫描的曲线，首先是进行天线的建模和设置，这里我们以一个喇叭天线为例，可以通过以下方式快速生成模型。点击Macros/Constuct/Demo Example/Horn antenna：

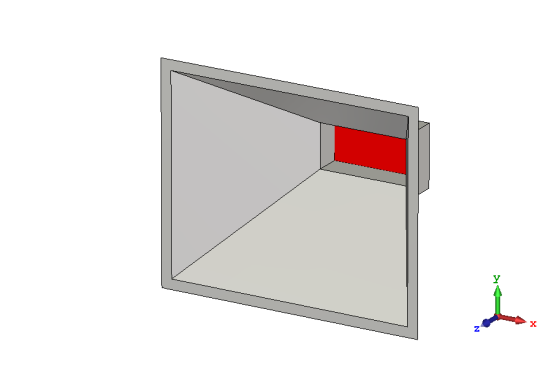

通过这个宏快速生成了一个工作再8GHz-10GHz的喇叭天线。如下图所示：

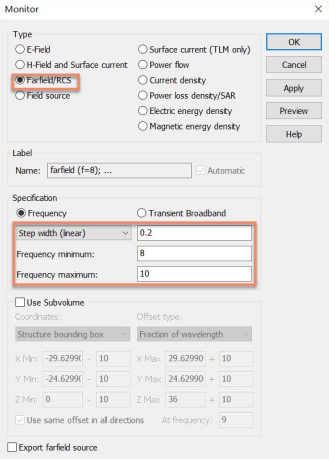

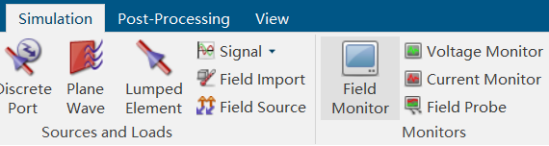

我们想要看到得到这个喇叭的方向性系数随频率变化的曲线，我们首先需要设置要采样观察的远场监视器。点击Simulation选项卡下Field Monitor，创建远场监视器：

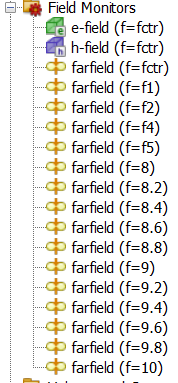

点击OK后，在导航栏下Field Monitors会自动生成以0.2Ghz为步进，生成了从8GHz-10GHz的远场监视器：

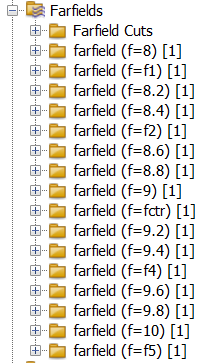

运行完成仿真后在导航栏下的Farfield会得到各个频点的远场结果，如下图所示：

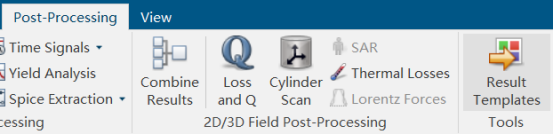

点击Post-Processing选项卡下的Result Templates，如下图所示：

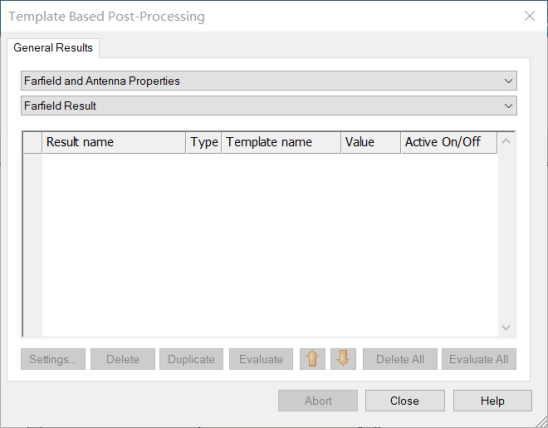

选择Farfiled and Antenna Properties下的Farfield Result，如下图所示：

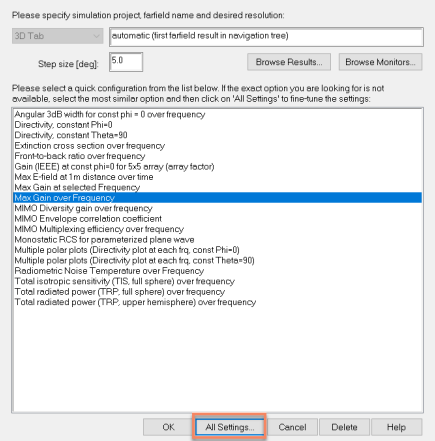

选择Max Gain over Frequecy，就可以得到增益随频域的变换的曲线，也可以点All Setting按钮将增益改成方向性系数或者轴比之类的参数。

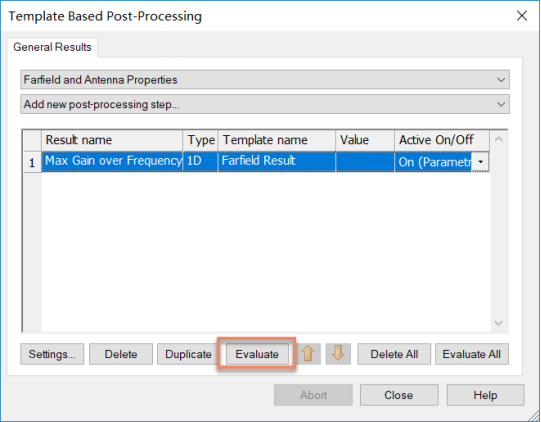

设置完成后，点击Evaluate，如下图所示：
在导航栏点击Tables/1D Results/Max Gain over Frequency，如下图所示：

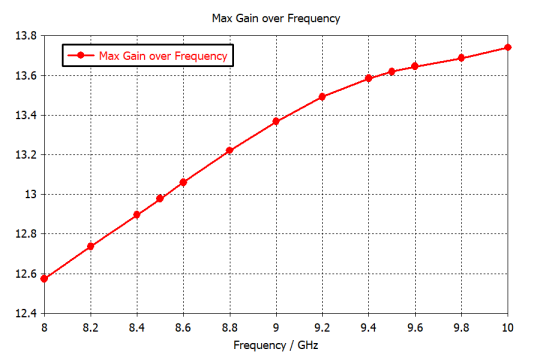

得到的喇叭天线在8-12GHz，增益随频率变换的曲线，如下图所示：
如有问题，可在文章后面留言，欢迎大家关注转发。
（内容、图片来源：CST仿真专家之路公众号，侵删）
