本期回答一个常见的问题，如何把两个都有参数化的CST三维模型合并在一起。一般直接在两个仿真文件中复制粘贴，只要两个文件的里都设置好相对坐标系，直接复制出来的模型就会出现在相同的相对坐标系的位置。虽然非常方便但带来的结果是复制出的文件就失去了参数化。

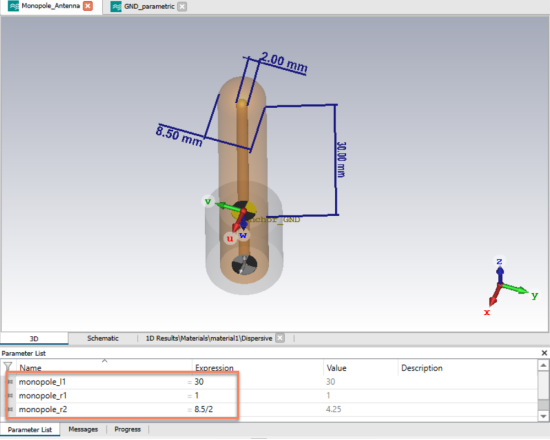

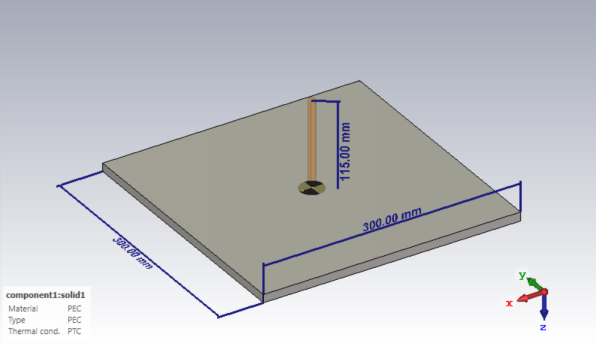

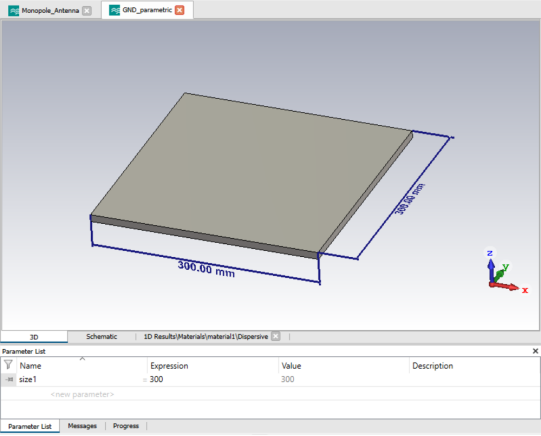

例如这里一个monopole天线和一个金属GND都是参数化的模型，如下图所示：

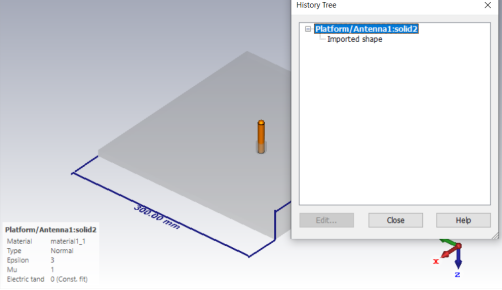

如果只是在天线和地都设置上相对坐标系，复制天线模型到地的模型后，天线的模型的参数都不能编辑了。如下图所示：

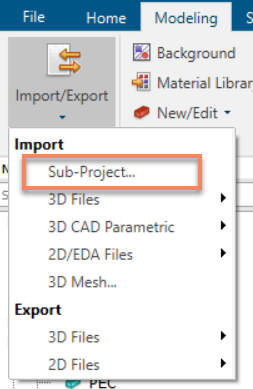

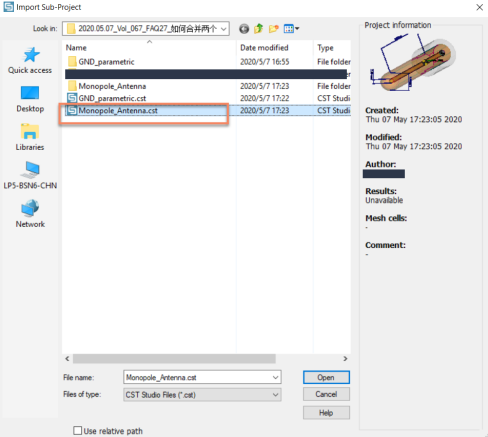

另外一种方法在其中一个文件中，导入另一个文件作为子文件。同样以上面例子为例，在金属地的模型中导入子文件，并选择天线文件。如下图所示：

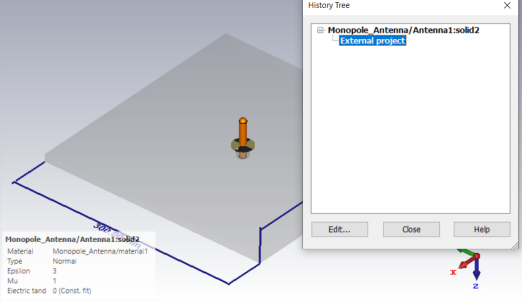

用这种方式合并的模型，虽然也没法合并参数，但有一个External project的链接，可以去原始的模型文件里改变参数，改变了天线模型里参数后，可以更新到GND模型中来。

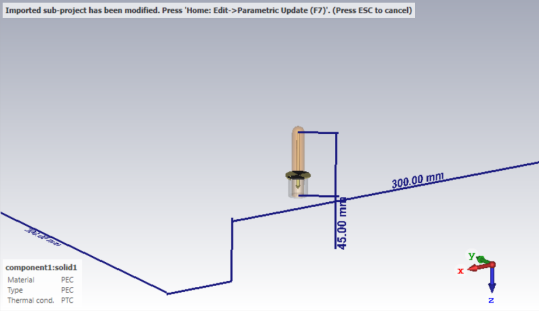

比如我们这里把天线高度改为100mm并保存文件后，在GND的文件中会提示 sub-project更新了，是否要更新文件如下图所示：
我们点了F7，则新合并的文件里的模型参数也一起更新了，如下图所示：
以上都是铺垫，下面正式介绍CST的SAM（系统装配建模）的标准流程。
Step1 设置安装点

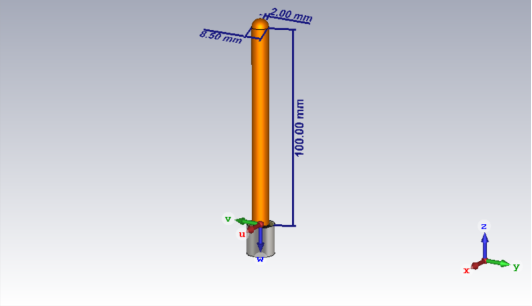

在原始文件中设置相对坐标系，并保存安装点，如下图在天线模型中设置安装点，注意w坐标轴的朝向。

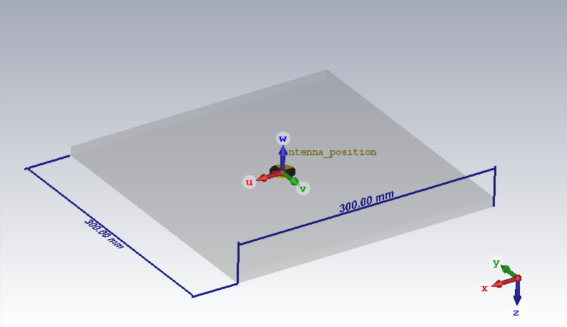

同样设置金属地的安装点位置，w坐标轴和天线朝着相反的方向设置安装点，设置完的图如下：
Step2 创建一个装配文件

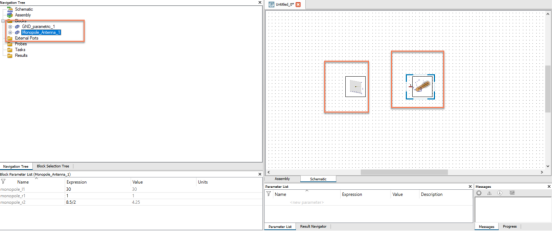

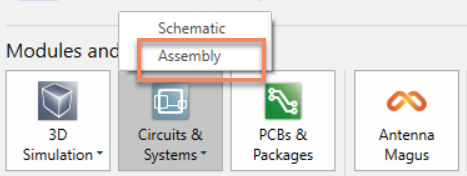

新建一个装配文件，并把之前两个文件拖拽进去，如下图所示：

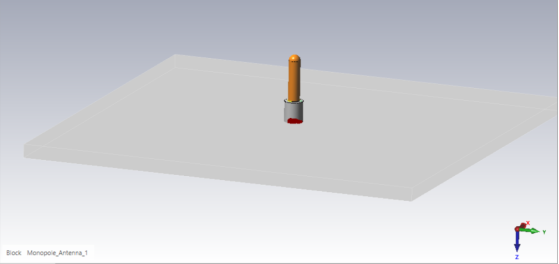

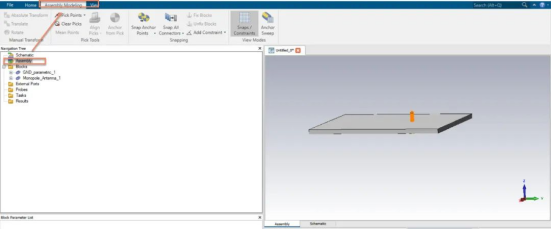

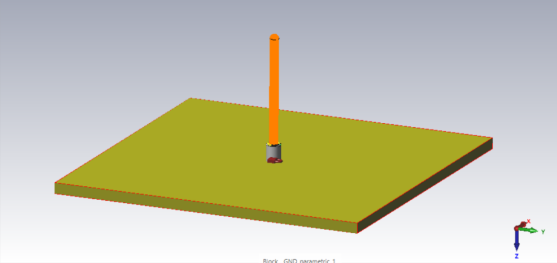

双击天线的安装点，再双击GND的安装点，总之通过一顿操作，把模型组装起来，如下图所示：
Step3 创建新的合并后的模型文件

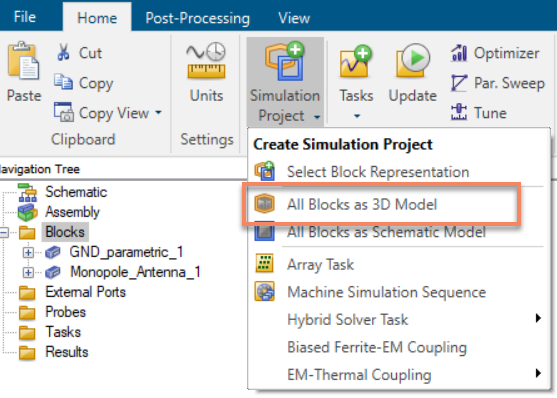

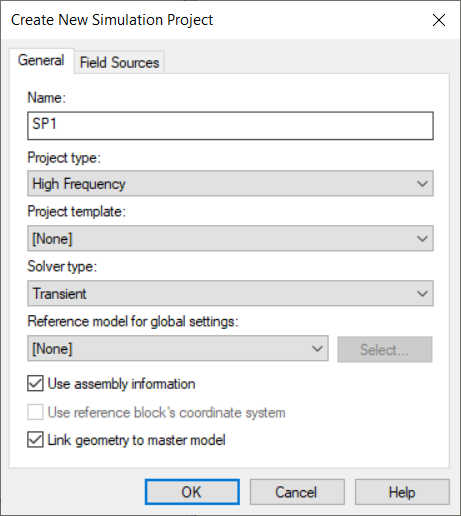

可以通过生成一个新的3D模型创建成一个完整的仿真文件，如下图所示：
Step4 修改模型的参数

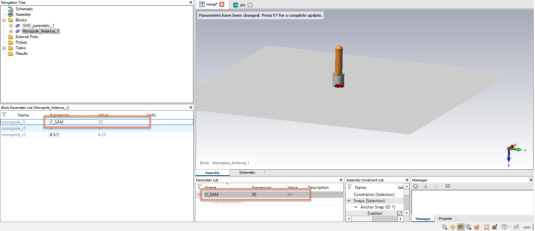

我们要把两个原始文件中的参数（Block parameter list）传递到新的合成文件的全局参数中（Global parameter list）。比如本来天线模型中的高度参数，monopole_l1让他等于全局参数l1_SAM，再给l1_SAM赋值30mm，如下图：

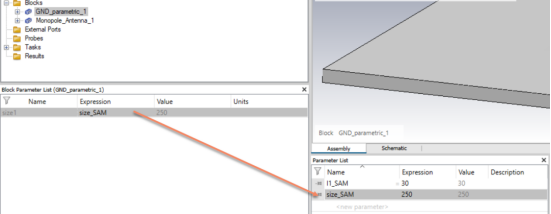

同样把地板模型中size1=size_SAM，并生成新的参数size_SAM，这里等于250。
这样就可以在新装配的文件下,通过不同的子文件修改模型参数了，比如我们把l1_SAM改成100，size_SAM改成250，新的模型如下图所示:

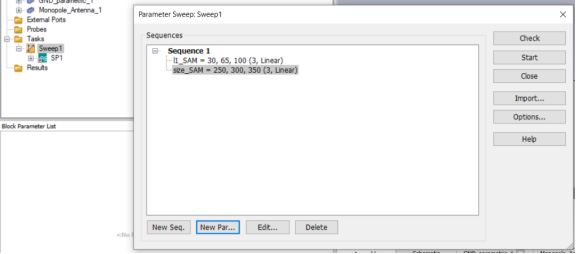

比如我们嵌套一个sweep的task，就可以对新的组合模型进行高度和GND尺寸的扫参，本来这两个参数是属于不同的原始文件的。这里的参数都只能是对全局的parameter list里的参数进行。
SAM的系统装配流程可以最完整的处理模型的全参数化，对组合模型进行参数扫描，优化等操作。如有问题，请留言，谢谢观赏！
