接触和约束的自动检测是 ABAQUS 6.7 版本新增的功能，相关内容详见 ABAQUS 6.7帮助文档《ABAQUS/CAE Users Manual》 第15.6节“Understanding contact and constraintdetection”和第 15.16 节“Using contact and constraint detection”。
[常见问题7-6]
在 ABAQUS/CAE 中，如何实现接触和约束的自动检测？
[解 答]
接触和约束的自动检测方法是相同的，都是由 ABAQUS/CAE 自动找到模型中相邻的面(统称为“接触对”)，然后由用户定义各个接对的接触或约束关系。具体操作方法为：

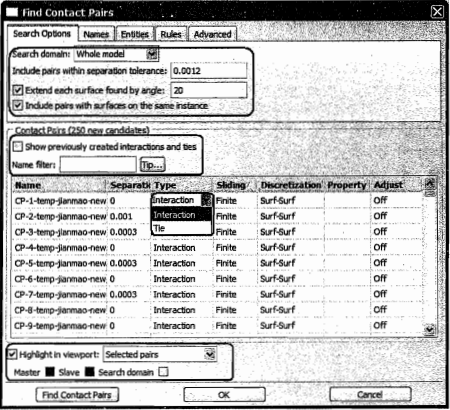

在 Interaction 功能模块中单击这 (Find Contact Pairs) 按，在如图7-6 所示的对话框中定义搜索区域和搜索参数，然后单击 Find Contact Pairs 按开始搜索，如果对搜索结果满意，就可以单击 0K 按纽，搜索到的接触和约束就会成为模型的一部分。
上面提到的“搜索参数”主要包括：
（1）距离容限值。即图7-6 中的 Include pairs within separation tolerance，其含义为两个面的距离在此容限值之内时，就被判定为接触对。应该令距离容限值略大于接触面之间的实际距离。如果距离容限值太大，就会捕获过多不需要的接触对。ABAQUS/CAE 所允许的距离容限值不能小于 1 x10-5，也不能大于 1 x 105。
（2）延展角度。即图7-6 中的 Extend each surface found by angle，其含义为如果两个相连接的面之间的夹角在此延展角度之内，就把这两个面理解为同一个面。
[常见问题7-7]
接触和约束自动检测功能适用于什么类型的模型?
[解 答]
接触和约束自动检测功能仅适用于三维模型，在以下情况中都不适用:
1)二维平面应力面应变及对模型。
2型。
3)面对边接触、边对边接触。
4)孤立网格部件实体与解析刚体表面之间的接触。
5)模型中既包含狐立网格部件实体，又包含未划分网格的何部件实体。
[相关知识]
有些情况下，得到的搜索结果会不令人满意，例如：
1) 迭层的壳或薄层。如果模型中包含相互平行的选层壳体或薄板，则在自动检测结果中可能出现错误的接触对(例如同一个薄板的上下表面)。遇到这类问题时，可以设定适当的搜索范围和相应的距离容许值，或者在图 7-6 中单击 Entiies tabbed 标签页，从搜索范围中去除某些类型的实体(例如壳)。
2) 凹面。由于凹面的法线方向变化很大，当它与平面接触时，ABAQUS/CAE 很难自动判断接触面之间的真实距离。
3) 包含大转动的机构。在这种机构中，两个面可能在初始状态下并不接触，经历大的转动后才发生接触，而自动搜索功能只能搜索到初始状态下的接触对。
对于上述第2、3类间题，应该手工定义接触对。
