[常见问题 5-6]
Assembly 功能模块提供了哪些定位约束，它们各自具有什么功能?
[解答]

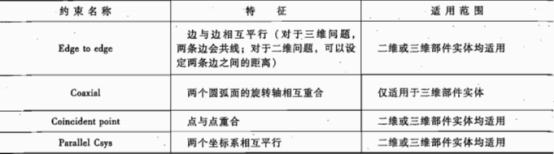

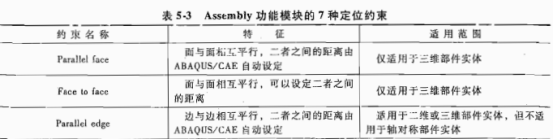

在Assembly 功能模块中单击菜单 Constraint，可以定义移动部件实体(movable instance)相对于固定部件实体 (fixed instance) 的位置关系，即施加“定位约束”。它包括7种类型(见表5-3)。
在施加定位约束时，需要注意以下问题：
1)每个定位约束的操作对象只能是两个部件实体 (一个可移动部件实体和一个固定部件实体)，而不能是三个或三个以上的部件实体。
2)要为部件实体精确定位，三维模型需要施加三个定位约束，二维模型需要施加两个定位约。
3)多个定位约束之间不能是相互冲突的，否则 ABAQUS/CAE 将会给出如图5-5 所的错误信息。
4) 有些情况下，尽管两个定位约束在理论上不应该是相互冲突的，但由于模型中存在数值误差，ABAQUS/CAE 仍然会给出如图 5-5 所示的错误信息，从而法完成定位操作。这时有两种解决办法:
1．将有的定位约转化为绝对定位 (详见第 52.3 节“将定位约转换为绝对位置”)，然后再施加新的定位约束。
2．单击(Query Information)按来测量顶点坐标、两点之间的距离、夹角等参数然后选择菜单Instance-+Translate(或 Rotate)使部件实体移动到适当的位置。
5) 施加定位约束时，可以利用基准轴 (datum axis)和基准面 (datum plane) 帮助定位，但应注意这些基准轴和基准面是在哪个功能模块中定义的。如果是在 Pat 功能模块中定义的，基准轴或基准面将会随部件实体一起移动;如果是在 Asembly 功能模块定义的基准轴或基准面将保持在全局坐标系中的位置而不发生变化。
[相关知识]
为部件实体定位时，可以隐藏部分部件实体以方便操作。具体方法是:单击。(CreateDisplay Group)按钮，或单击菜单 View-Assembly Display Optins，选择 Instance 标签页(如图 5-6 所示)。
