[常见问题5-4]
部件实体与部件有何区别与联系?
[解答]

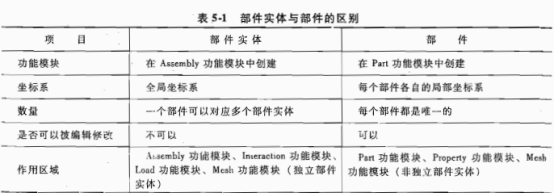

表5-1 列出了部件实体与部件的区别。部件实体是部件在装配件中的映射,与相应的部件存在着内在的联系。如果对部件进行了修改,此部件所对应的的部件实体也会被自动更新。部件实体不能被直接编辑修改,而只能修改其相应的部件。
相关内容的详细介绍,请参见 ABAQUS 6.7 帮助文档《ABAQUS/CAE User’s Manual)第1l章“The Part module”和第13章“The Asembly module”。
[相关知识]

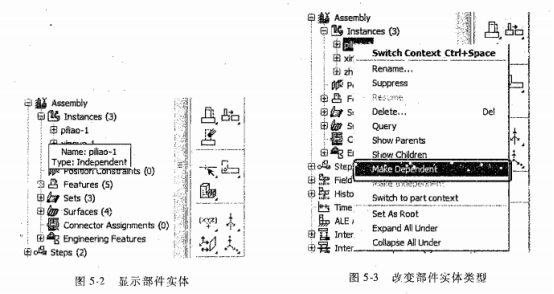

在模型树 (model tree) 中可以查看或修改部件实体的类型,操作方法是:在模型树中将鼠标指针移至某个部件实体上,其名称和类型就会显示出来 (如图5-2 所示)。此时单击鼠标右键,选中 Make Dependent (或 Make Independent),就可以改变其类型(如图5-3所示)。
关于独立部件实体与非独立部件实体的详细介绍,请参见《实例详解》第 2.6.1节“独立实体和非独立实体”和 ABAQUS 6.7 帮助文档《ABAQUS/CAE User’s Manual》第13.3.2 节“What is the difference between a dependent and an independent part instance”。
部件实体的定位方法
每个部件都是在各自的局部坐标系下建立的而装配件是基于全局坐标系的,因此部件实体在被创建时的默认位置往往不是它在装配件中应处的位置。Assembly 功能模块的主要功能之一是通过平移旋转或施加定位约束(constraint) 的方法来定位部件实体,以组装成完整的装配件。

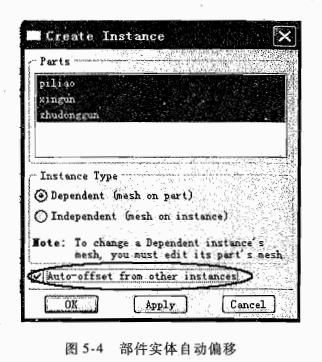

部件实体的默认位置可能和其他部件实体相重叠。在创建部件实体时,可以在如图 5-4.所示的对话框中选择 Auto-offset from other instances,以避免出现重叠现象。
关于定位部件实体的详细介绍,请参见ABAQUS 67帮助文档《ABAQUS/CAE User's Man-ual》第13.4节“Creating the assembly”和第13.10节“Applying constraints to part instances”。
关于定位部件实体的详细介绍,请参见ABAQUS 67帮助文档《ABAQUS/CAE User's Manual》第13.4节“Creating the assembly”和第13.10节“ Applying constraints to part instances。
ABAQUS有限元分析基础教程可以帮助CAE初学者了解ABAQUS软件操作使用流程与理论措施,在众多有限元分析软件中,ABAQUS是行业内比较有名的仿真软件项目品牌,希望这个教程可以引领更多的CAE软件工程师入门,欢迎大家咨询。
