ABAQUS有限元分析教程基础操作【刚体部件、刚体约束和显示体约束】

[常问题3-8]

刚体部件(rigid part)、刚体约束 (rigid body constraint)和显示体约束 (display bodyconstraint)都可以用来定义刚体，它们之间有何区别与联系?

[解答]

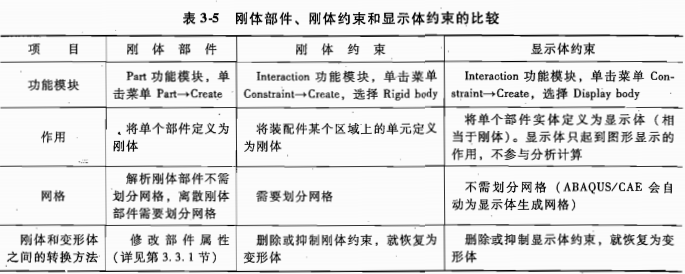

在 Interaction 功能模块中，可以为变形体施加刚体约束或显示体约束，使其变为刚体其各部分的运动情况完全取决于所指定的参考点的运动情况。刚体约束与显示体约束的功能与第 3.3.1节“刚体部的定”的刚体部很，它们别列表3-5 中。

关于刚体约束的详细介绍，请参见《实例详解》第 8.2 节“实例1:圆盘的转过程模拟(刚体模型)”和 ABAQUS 6.7 帮助文档《ABAQUS/CAE User’s Manual》第11.7.3节“What is the difference between a rigid part and a rigid body constraint?”。关于显示体约束的详细介，请参见 ABAQIJS 6.7 帮文档《ABAQUS/CAE Uer’sManual》第15.5节“Understanding constraints”和第 11.7.4 节“What is  display body”。
