关于ABAQUS操作界面常见问题

来源: | 作者:thinks | 发布时间: 2023-06-30 | 2297 次浏览 | 分享到:

在ABAQUS/CAE 的各个功能模块中都有 Tols 菜单，其内容不尽相同。本节将介绍Tools 菜单中的参考点、面、集合、基准 (datum) 等几种最常用的工具，以及 ABAQUS/CAE 6.7版本的新功能定制工具 (custormize toolset)。在后面的章节中还将介绍分割(partition)、幅值 (amplitude)、虚拟拓扑 (virtual topology)等其他工具的使用方法。

2.2.1 参考点

[常见问题2-21]

在哪些情况下需要使用参考点?

[解答]

在以下情况中，需要选择菜单 Tools-Reference Point 来定义参考点

1) 在 Part 功能模块中定离散刚体部件或解刚体部件时都需要为其定参考点

2) 在 Interaction 功能模块中定义刚体约束、显示体约束和合 (coupling)约束时，必须指定约束的参考点。

仿真软件

3) 对于采用广义平面应变单元(generalized plane strain elements) 的平面变形体部件必须为其定义-个参考点，作为参考节点 (reference node)之用。

[相关知识]

在定义参考点的过程中，需要注意下列问题:

1)在 Part 能模块中，每个部件只能定义一个参考点。

2)在Assembly、Interaction 和 Load 功能模块中，可以为整个装配件定义多个参考点其默认的名称是 RP-1、RP-2 等，并可以根据需要对其重命名。

3)在 Mesh 能中生成单网格时，考点将被略。

关于参考点的详细介绍，请参见 ABAQUS 67 帮助文档《ABAQUS/CAE User’s Manu-al》第52章“The Reference Point toolset”。

2.2.2 面

[常见问题2-3]

面 (surface) 有哪些类型?在哪些情况下应该定义面?

[解答]

选择菜单 Tools-Surface 可以创建面，它包括两种类型。

1)几何面 (geometry surface):由几何部件(或其部件实体)上的一个或多个面(三维部件)或边(二维部件)成。

2)网格面 (mesh surface):孤立网格部件(或其部件实体)上的一个多个单元面(三维部件)或单元边(二维部件) 构成。

在Interaction 功能模块中定义基于面的接触约时，以及在 Load 功能模块中施加压力 (pressure) 载荷时，建议读者首先为相应区域定义面，并给出容易识别的名称，以方便建模。

关于面的详细介绍，请参见ABAQUS 6.7 帮助文档《ABAQUS/CAE User’s Manual》第53章“The Set and Surface toolsets”。

2.2.3集合

[常见问题2-4]

集合 (set) 有哪些种类?在哪些情况下应该定义集合?

[解答]

选择菜单 Tools-Set 可以创建集合，它包括三种类型。

1)何集合(geometry set):几部(其部实体)上的区域。

2(node set):一个或多个节点所构成的集合。

3)单元集合(element set):一个或多个单所构成的集合。对于孤立网格部件(或其部件实体)，可以直接定义节点集合或单元集合。对于几何部件(或其部件实体)，只能定义几集合，但在 ABAQUS/CAE 中定义的几何集合实际上是相应区域上的节点集合和单元集合。举例说明如下:

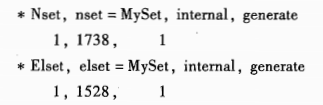

通过导入 CAD 模型生成了一个几何部件，希望为某个面上的节点定义一个节点集合以便施加边界条件。在 Part 功能模块中单击菜单 Ts-Set，可以发现集合的类型只能是Geometry，而不能是 Node 或 Element。设定集合的名称为 MySet，在施加边界条件时选择此集合。最终提交分析后，在 INP文件可以看到下列语：

在INP 文件中只有两类集合:节点集合 (set)和单元集合 (elset)。在 ABAQUS/CAE中定义几何集合 MySet 时，实际上是为相应区域上的节点定义了一个名为 MySet 的节点集合，并同时为相应区域上的单元定义了一个名为 MySet 的单元集合。边界条件只能施加在节点上，因此在定义边界条件时，ABAOUS 会自动选择节点集合 MSet。在很多情况下都可以通过定义集合来方便建模操作，例如：

1）在 Property 功能模块中，如果一个部件包含不同的材料，可以分别为不同的区域建立集合，然后分别为其赋予不同的截面性 (section)。

2）在 Interaction 功能模块中定义基于节点或单元的接触或约束时，可以首先为相应区

域定义集合。

3）在 Load 功能模中定和界条件时，可以首为相应区域定合。

4）在 Step 能模块中定场量输出或量输出时，可以指定输出某个集合上的计算结果。

如果在定义截面属性、接触、约束、载荷、边界条件等模型参数时指定了集合或面的名称，当对这些集合或面进行删除或重命名之后，需要在上述模型参数中重新指定集合或面的名称。

在部件 (part)和装配件 (assembly) 中都可以定义集合，二者的区别请参见本书第5.1.1节“模型、配件、部件实体与部件”。关于集合的详细介绍，请参见 ABAQUS 6.7 帮助文档《ABAQUS/CAE User’s Manual》第53章“The Set and Surface toolsets”。
