在 ABAQUS/CAE 中建模时，充分利用软件提供的各种操作界面，可以大大提高建的效率。本章将介绍 ABAQUS/CAE 作界面中最经常用到的两个功能:用标选取对象和Tools 菜单下的各种常用具 (例如参考点、面准、定面)相关内容的详细介绍，请参见ABAQUS 67 帮助文档《ABAOUS/CAE USers Manual》第52章“The Reference Point toolset”、第 53 章“The Set and Surface toolsets”、第44章“The Datum toolset”和第43 章“The Customize toolset”。
2.1用鼠标选取对象
[常见问题2-1]
在 ABAQUS/CAE 中进行操作时，如何更方便、快捷地用鼠标选取所希望选择的对象(如顶点、线、面等)?
[解 答]

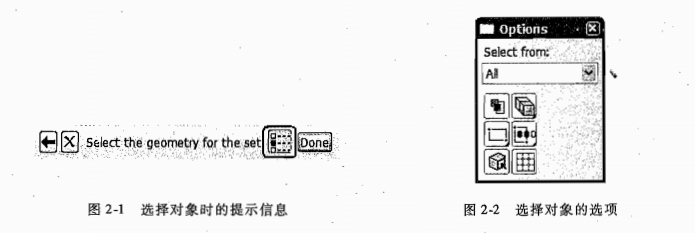

用鼠标选取对象时，在窗口底部的提示区会出现如图 2-1 所示的提示信息，单击其中的(Show/Hide Selection 0ions) 按钮，就会弹出如图2-2 所示的对话框，其中提供了各种过滤选项，如果当前的选项设置与需要选取的对象不相符合，就无法选取所需对象。这些选项的含义详细介绍如下。

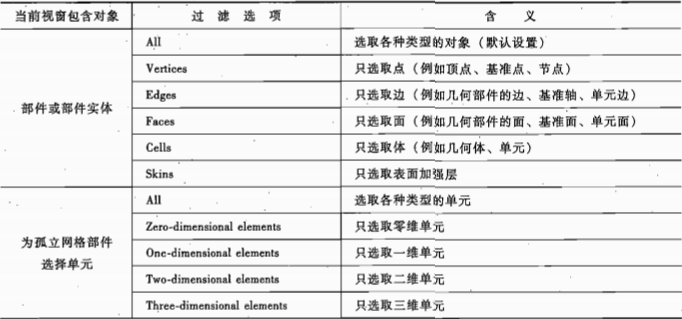

1) Select from 参数:各种类型的对象，其各个选项的含义见表 2-1。例如，如果只想选取面，就可以将此参数设为 Faces，这样就不会选取顶点、边等不需要的对象。
2)：是否选取距离屏幕最近的对象，默认设置为“是”。如果在同一位置上有多个重叠的对象 (例如坐标相同的多个参考点)，就应单击此按钮，然后根据提示来确认要选择哪个对象，详细的操作实例请参见《实例详解》第 3.1.10 节“定义边界条件”。
3):选取位于部件内部还是外部的对象。这三个按的含义如下
① 选取位于部件内部和外部的所有对象。
② 仅选取位于部件内部的对象。
③ 仅选取位于部件外部的对象。
4)选取矩形区域、圆形区域或多边形区域内的对象。
5)图标中的红点表示的是选取对象，通过图标可以直观地看出选取的
对象是什么，例如，其中第一个按钮表示仅选取落在选择区域内部的对象;第二个按钮表示选取落在选择区域内部和边界上的对象;第五个按钮表示选取落在选择区域外部的对象。
6):是否自动高亮显示选取对象，默认设置为“是”。
7):是否以等值线显示所选取的面，默认设置为“是”。
[相关知识]

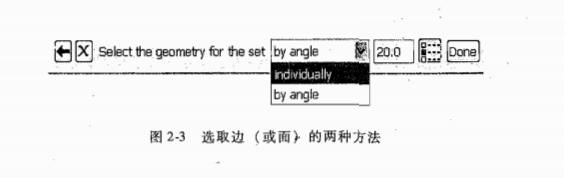

选取边 (或面) 时，可以首先将上述 Select from 参数设为 Edges (或 Faces)，然后在窗口底部的提示区设置选取方法，这时有两个选项 (如图 2-3 所示)。
1) individually:选取单个边(或面)。按住《Shi) 键可以依次选择多个边 (或面);按住《Ct) 键可以取消已经选择的边(或面)。
2) by angle:选择一系列相互连接的边 (或面)。这时只需单击一条边 (或面)，则所有相连的边 (或面) 都将被选中，它的限制条件是相邻边(或面) 的小于设定值，例如图2-3 中的角度值为 20。0°。
