基本所有产品都是通过零部件的组装完成生产的，装配过程中，如何实现较小的装配力是产品工程师不断追求的目标。那么如何准确的模拟零件之间的装配力就是仿真工程师责无旁贷的任务。装配力模拟过程中的一个难点就是零件之间存在过盈装配的情况。过盈装配体现在数据上就是干涉。数据干涉的正确处理对我们的仿真分析结果有着很大的影响。
数据干涉简单来讲，就是零件搭配的时候存在一定程度的变形。产品设计工程师设计的数据是变形之前的数据。这样仿真工程师得的到零件数据，完成装配之后，零件数据之间是交叉在一起的，也就是干涉。正常情况下，我们是无法正常建立模型。我们会让产品设计工程师把数据干涉部分切到，然后进行仿真计算。对某些产品来说，去除数据干涉的部分，不会对仿真结果有太大影响，但对大多数产品来说，我们是无法忽视数据干涉的。比如汽车中经常使用的快装接头产品。快装接头产品装配过程中，是通过挤压密封圈实现的。但是密封圈在装配之前是通过过盈的方式装配到产品里面的。因此，想要正确模拟快装接头的装配力，就必须正确模拟密封圈和产品之间过盈装配产生的初始应力。
通过上面的简单描述，我们可以发现如何处理数据干涉问题是非常重要的。下面我们简单介绍如何使用 interaction 模块进行数据干涉处理。
2.1 有限元模型介绍
本文选取的是快装产品阳接头插入力仿真分析。快装产品中，O 型环和 body 是通过过盈装配的方式组合在一起。因此产品工程师提供的总成数据中，O 型环和 body 的数据之间是存在干涉的。为了准确模拟阳接头的插入力，我们必须首先处理 O 环和 body 之间的数据干涉问题。
2.2 通过接触参数设置处理数据干涉问题

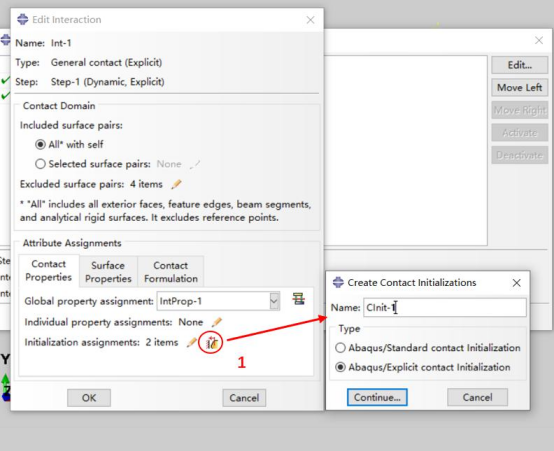

1. 打开 edit interaction 界面，点击图标 1，创建 contact initializations, 选择相应的分析类型，点击 continue。如图 1 所示。

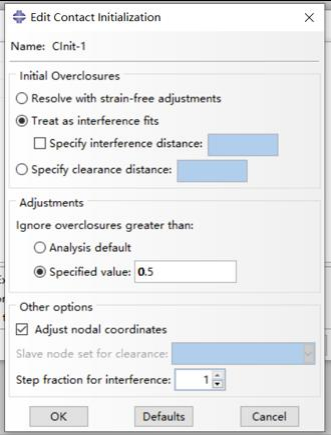

2. 在 contact initialization 设置中，选择 treat as interference fits, 并在 adjustments 选项中设置一个干涉范围数值，然后点击 OK。如图 2 所示。
图 1
图 2

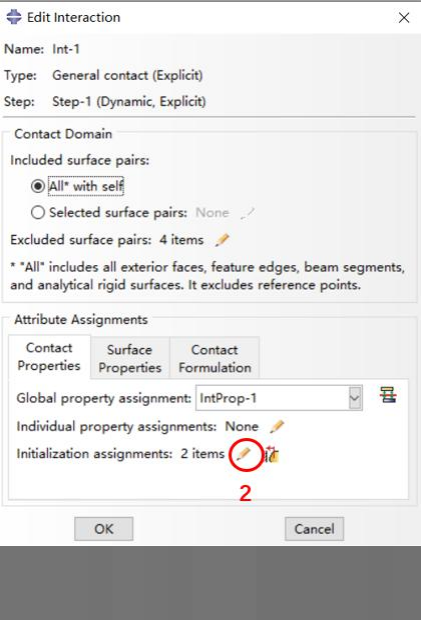

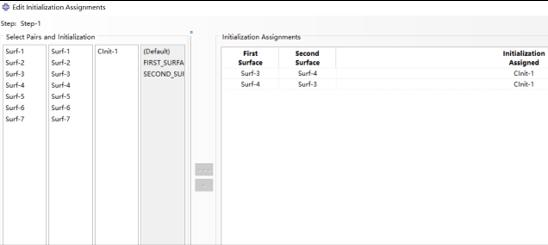

3.点击图标 2，进入 edit initialization assignments 界面。选择相互干涉的面和干涉属性即可。如图 3 图 4 所示。
图 3
图 4
2.3. 结果展示

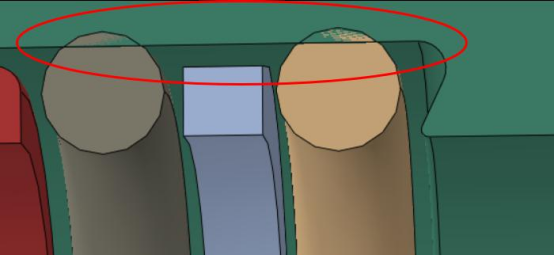

如图 5 所示， 最初的总成数据中，O 型环的数据和 body 数据是交叉在一起的，即存在数据干涉。
图 5
如图 6 所示，干涉处理之后，O 型环的数据和 body 数据是贴合状态。
图 6

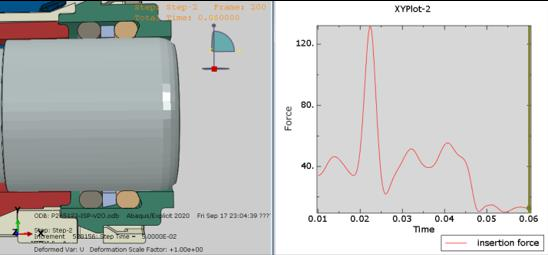

如图 7 所示，完成 O 型环的干涉处理之后，可以准确的进行阳接头插入力值的模拟分析。
图 7
2.4. 结论
由上面的例子可知，如果无法正确处理 O 型环和 body 之间的数据干涉，我们是不能够精确仿真求解阳接头的插入力。因此，掌握数据干涉处理的技巧，对仿真工程师来说还是非常重要的。
资料来源：达索官方
