Abaqus缸体强度分析

利用 abaqus 对缸体强度进行计算，主要考察爆发压力对缸体主轴承座局部的影响。经计算 abaqus能很好的对缸体进行模拟计算。

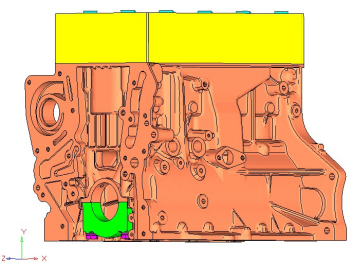

图 1 缸体计算模型

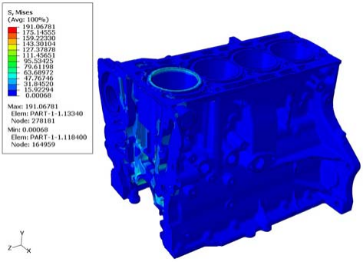

图 2 螺栓装配计算结果

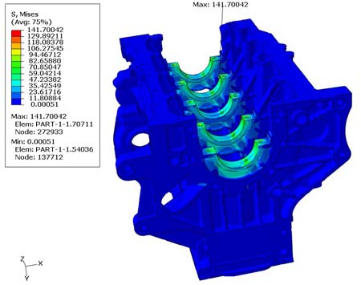

图 3 轴瓦装配缸体计算结果

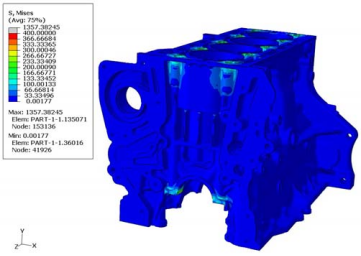

图 4 爆发缸体计算结果

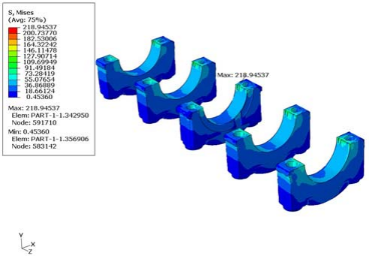

图 5 轴瓦装配主轴承盖计算结果

缸体计算的同时可以可以输出主轴承盖的计算结果，通过计算应力云图可以看出缸体及主轴承盖在各计算工况中均未超出缸体的强度极限且有一定的裕度，缸体及主轴承盖在强度方面都是安全的。

4 缸体疲劳计算结果

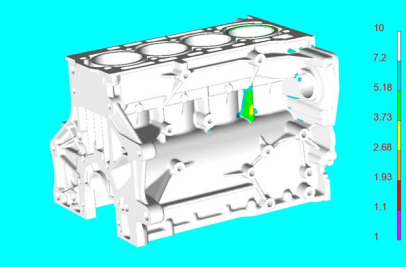

图 6 疲劳计算结果

应用疲劳计算软件对缸体进行疲劳校核，缸体的安全因数都处于较高水平，满足疲劳设计要求。

5 主轴承盖疲劳计算结果

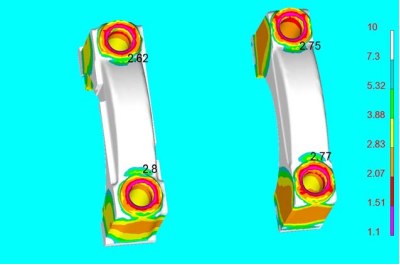

图 7 主轴承盖疲劳计算结果

通过对主轴承盖进行疲劳校核，主轴承盖的安全因数较高，满足疲劳设计要求。

6 安全因数

以下为疲劳计算中安全因数的计算方法

7 结论

1) 缸体强度计算结果显示其应力值并未超出材料的抗拉强度，缸体满足强度要求。

2) 经过疲劳校核发现缸体满足疲劳设计要求。

3) 经过疲劳校核主轴承盖安全因数满足疲劳设计要求。

资料来源：达索官方
