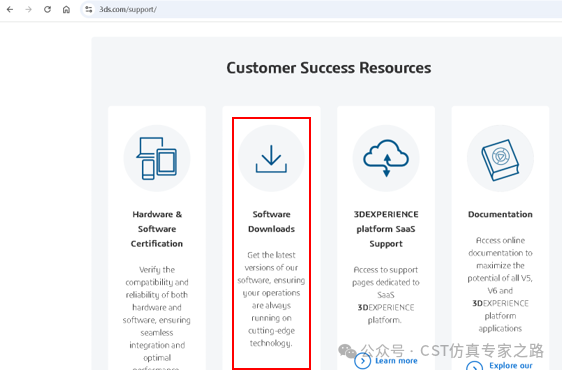

CST2025版本已经正式发布，新版本一如既往的增加了很多亮点功能，欢迎CST的正式用户去官网下载软件安装包，下载路径如下。

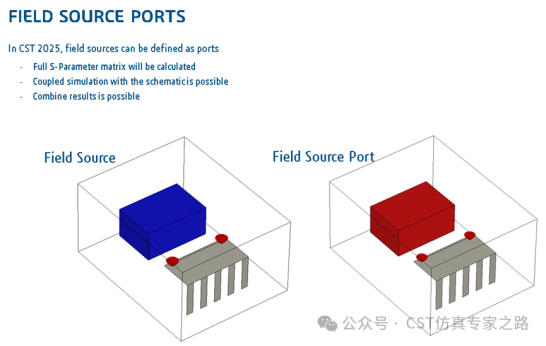

本期介绍的CST2025新功能是Field Source Port（近场源端口）。Field Source Port可以利用导入的近场源直接计算出S参数，并且支持电路中的Combine处理。这个功能非常适合分析系统级天线干扰问题，工程师 可以直接使用近场源替代原有复杂的天线3D模型，从而极大的提升了仿真效率。
利用Antenna Magus创建天线模型

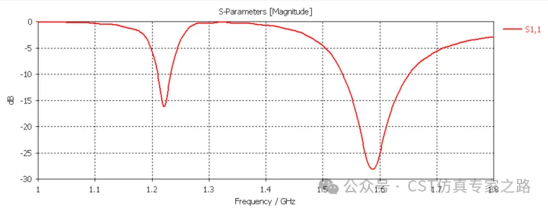

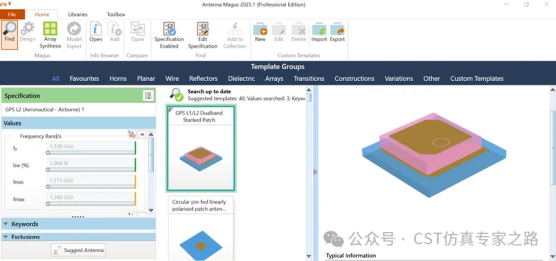

Antenna Magus是CST专有的天线库，包含了将近400种不同类型的天线，只需要输入天线的规格参数，就可以快速地生成天线的3D模型，自动导入CST进行下一步的仿真分析。下图是我们利用Antenna Magus生成的GPS天线模型，整个过程不到1分钟。通过S11结果可以看出该天线是双频 GPS天线，工作频段分别是1.2G和1.6G左右。

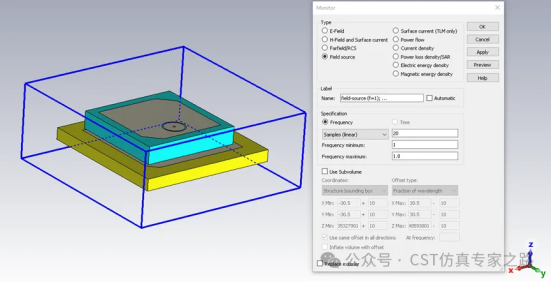

设置Field Source Monitor

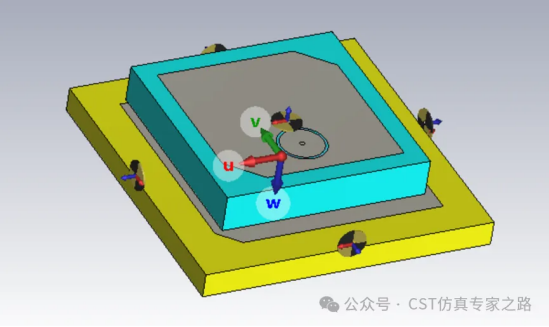

在设置Field Source Monitor时，近场源必须是宽频带，要设置多个Samples。求解完后，利用后处理自动生成Field Source Port。
创建Cable及Field Source Port

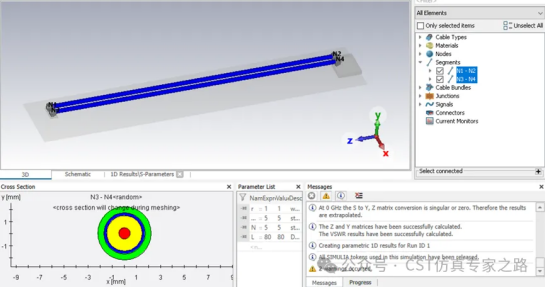

在这个案例中，我们利用CST的cable工作室创建了两根同轴线，如下图所示。

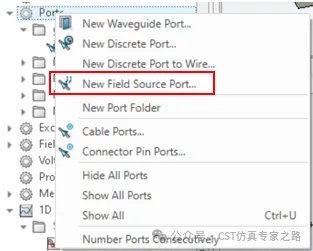

选择New Field Source Port导入近场源，创建好的Field Source Port是红色，如下图所示。

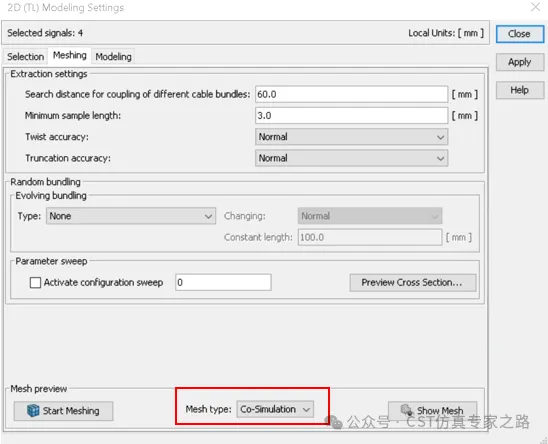

Mesh type选择Co-Simulation，这是CST2025版本的新功能。相比于传统的Standard，Co-Simulation适合于更复杂的三维走线，可以评估任意角度的Cable bundle之间的耦合，仿真精度高。网格设置方法也更接近三维模型，鼠标右键点击Segments中的线段，可以对Local Mesh进行加密设置。我们将在后续的案例中对这个功能做更详细的介绍。

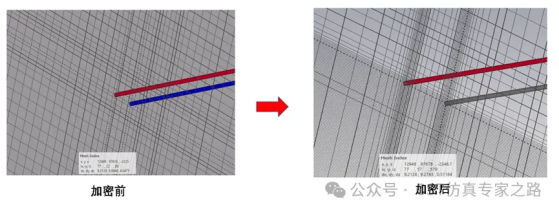

下图Cable的 Local Mesh加密前后的对比。
网格设置完后，进行常规的添加Cable port设置，具体操作步骤请参考之前的案例。选择TLM求解器，求解精度设置为-50dB，为了提升仿真效率，我们选择4张GPU加速卡。
仿真结果分析

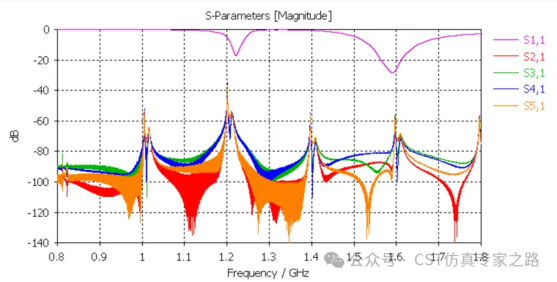

通过S参数结果可以很直观的看到天线端口与Cable之间的近端和远端串扰，评估哪些频段容易受到干扰。

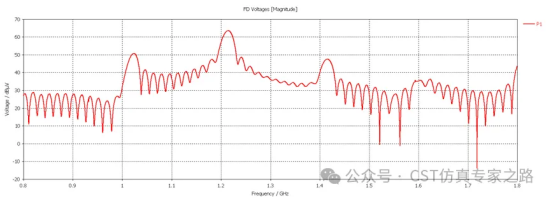

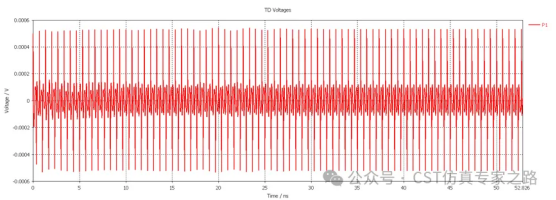

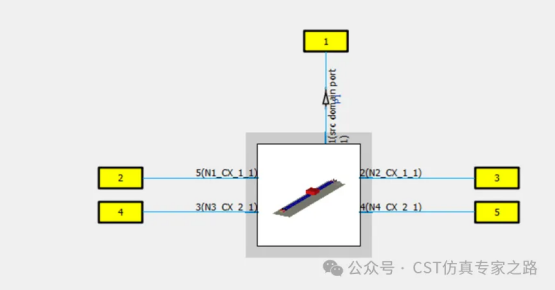

我们还可以在电路中创建Trans/AC task，分别采用时域信号或者频域信号作为激励源，可以看到天线端口P1接受到的时域或频域电压信号。
（内容、图片来源：CST仿真专家之路公众号，侵删）
