我们与行业流程高级顾问马蒂亚斯罗伯森进行了会谈,让我们通过一个足球模拟工作流程,使用结构力学工程师的角色和Abaqus的解决方案。
为什么需要分析这个工作流?
作为我学习过程的一部分,我认为这将是一个有趣的视频展示一些模拟能力的足球和我的测试假人布鲁斯。时间也是2022年世界杯。我想测试的新功能是流体腔特征,基本上你用空气填充气球。也可以显示这种效果在这里.装满一个足球并不是很戏剧化,但是我想,一个足球能有什么乐趣呢?让我们和布鲁斯一起做一个撞击模拟,看看足球的效果!
描述工作流程(正在分析的主题/零件、适用行业等)

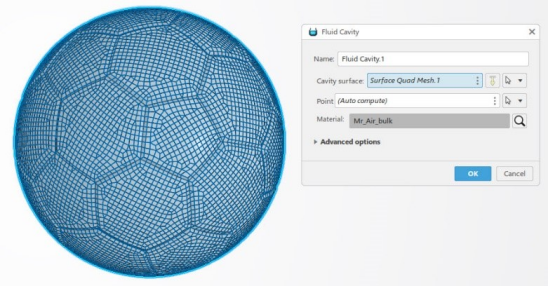

填充足球是完成流体腔的特点,这只是一个流体填充结构模拟其机械反应。你定义流体腔设置音量.
在这里我用了网眼。
设置流体腔有一个特点,作为一个载荷,球的内部有压力。
然后用 Abaqus/Standard 使用动态显式场景的解决方案。显式解决程序根据元素的大小采取小的时间步骤,不等待解决程序在每个时间步骤上收敛。它是非常有效/快速的解决动态事件,包括时间,能量,惯性和阻尼。

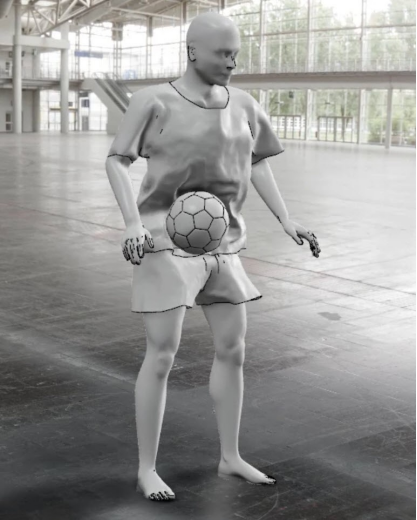

足球有一个初始速度.(也可增加轮换)。碰撞/碰撞模拟可用于许多行业。例如,下降物体防护结构是典型的撞击试验。根据行业的不同,有若干影响测试标准,例如:ISO3449:2005、ISO8084:2003、ANSI/SAEJ231。现在,使用人体模型比测试工业设备更有趣:(布鲁斯)+使用足球。
主要模拟目标是什么?你想从模拟中学到什么?
冲击是一个非常短的动态事件,通常很难在实际测试中捕捉到。你需要一个高速摄像头来慢动作捕捉它。冲击往往是每秒的一小部分,直到毫秒。

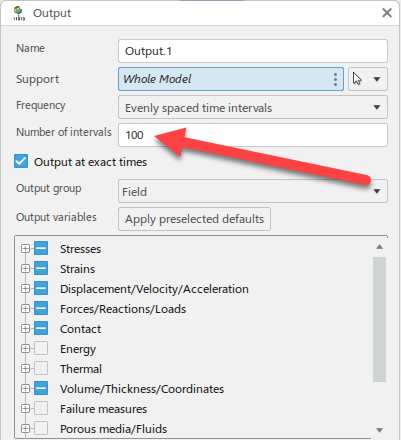

模拟的目的是展示在慢动作冲击.使用大量的"输出"框架--我们可以看到一个快速事件和许多细节。我想看看100帧0.07的研究结果。
模拟解决方案(产品、角色等)。你用了吗?

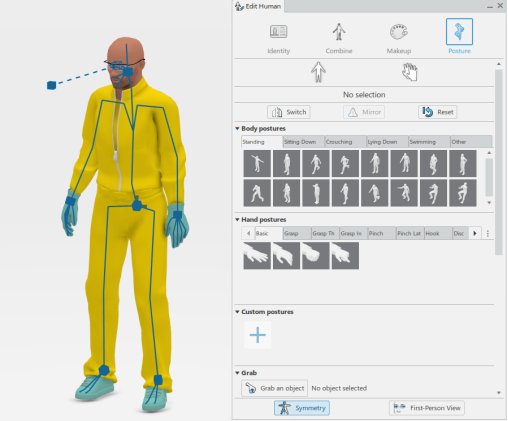

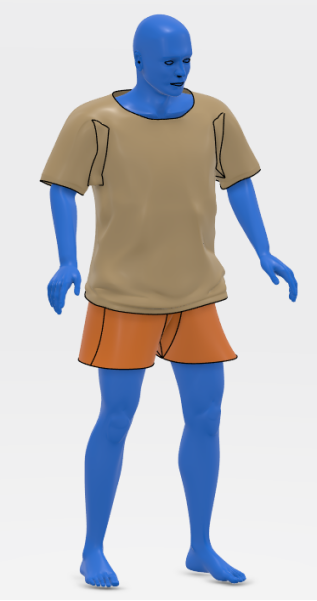

我用了结构力学工程师在上3D平台为了模拟撞击。布鲁斯和人类经验设计师谈过了。它能创造很多穿着不同服装的人。没有足球角色,所以我需要自己做衣服模型,把它们定义为表面/贝壳网。布鲁斯是一个坚实的工作,并做了一些简化模型,因为它非常详细的牙齿和眼睫毛。(模拟不需要的材料)
使用模拟的好处(好处)是什么?
在虚拟环境中测试真实物理比实际物理测试要便宜得多,速度也快得多。现在你需要做物理测试来通过规范和标准,但是在虚拟世界你可以测试和改变你的设计简单快速和廉价。这就是模拟的价值。它也是一个伟大的沟通工具,可以通知其他利益相关者或客户.不要忘记,这是使用虚拟测试开发产品的一种非常可持续的方式。
abaqus的显式解决器在捕捉快速动态事件方面非常强大,因此可以在慢动作中研究行为。计算也可以在云上运行,这样你就可以一启动计算机就关闭它。
