CST中如何设置对称面

来源: | 作者:thinks | 发布时间: 2024-11-05 | 1541 次浏览 | 分享到:

在 CST 中可以通过设置对称面来减少仿真时间，对称面可以设置为电对称面或磁对称面：

电对称面(Et=0)：电场切向分量为 0，只有法向分量；

磁对称面(Ht=0)：磁场切向分量为 0，只有法向分量。

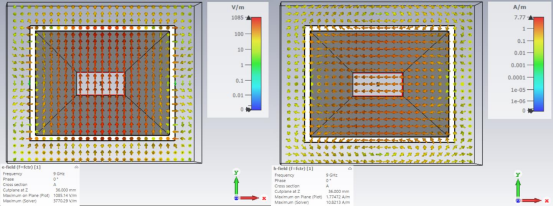

要使用对称条件，仿真模型和激励必须满足对称性。例如仿真喇叭天线，采用矩形波导端口

激励主模 TE10，TE10 模的电场和磁场分布如下图所示：



CST中如何设置对称面

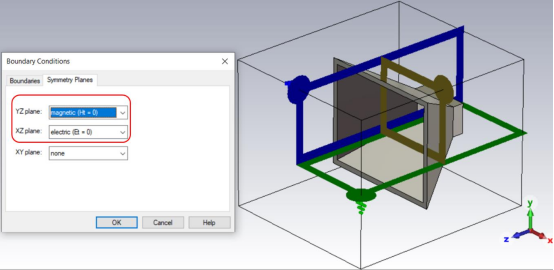

因此根据模型结构和 TE10 模的电场及磁场分布情况，可以设置 YZ 平面为磁对称平面，XZ平面为电对称平面。这样设置对称面后，计算量将减少到原来的四分之一（计算量指的是仿真所需内存和计算时间）。



CST中如何设置对称面
