波导端口可以设置为计算多个模式，每个模式都有其对应的 S 参数，本文将介绍如何选择波导端口的部分模式计算 S 参数。

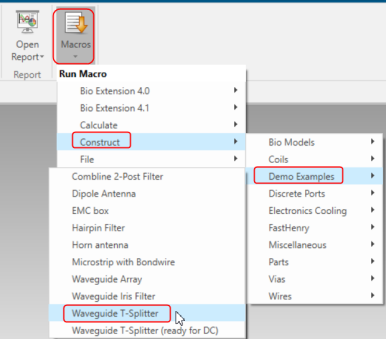

点击 Home 选项卡下的 Macros 下拉菜单，按下图所示选择自带案例 T 型波导功分器：

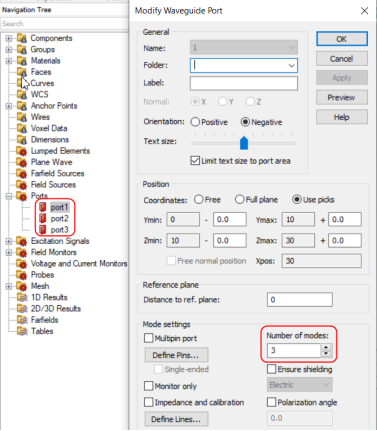

模型中有三个波导端口，我们将每个波导端口的模式数量改为 3。如下图所示，在导航树下Ports 文件夹中，依次双击 port1，port2 和 port3，在弹出的 Modify Waveguide Port 对话框中将Number of modes 由默认的 1 改为 3。

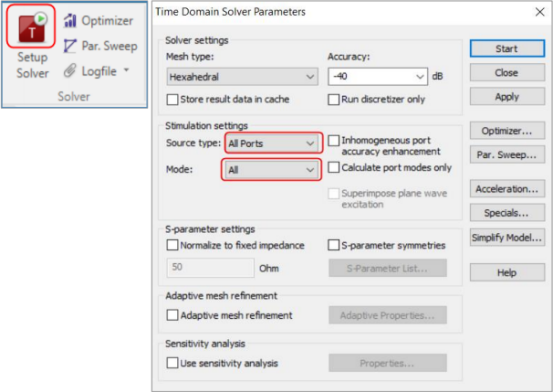

以时域求解器为例，在 Simulation 选项卡下点击 T Solver 图标，进入 Time Domain Solver Parameters 对话框。在 Source type 一栏选择 All Ports，Mode 一栏选择 All；这样设置会进行全端口所有模式的仿真。

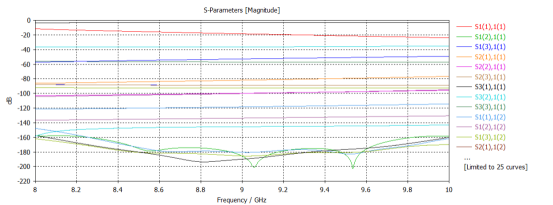

仿真得到的是 9x9 的 S 参数矩阵（81 条 S 参数曲线），导出的 Touchstone 文件就是 S9P。
如果要选择一部分模式来计算 S 参数，可以在求解器中按下列所示方法选择所需的模式后再运行仿真。

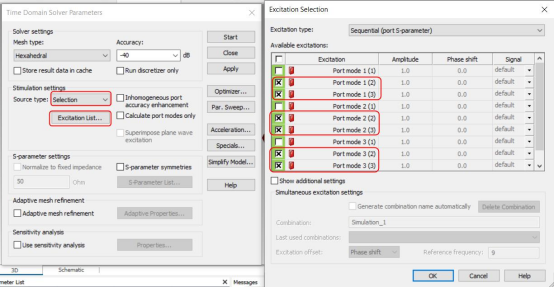

在 Source type 一栏选择 Selection，然后点击 Excitation List 按钮，进入 Excitation Selection 对话框，依次点击 port1，port2，port3 的模式 2 和模式 3 前方的方框（出现小叉表示已选中）；这样代表 port1，port2 和 port3 的模式 1 不再计算，仿真完成后得到的 S 参数不再是完整的。

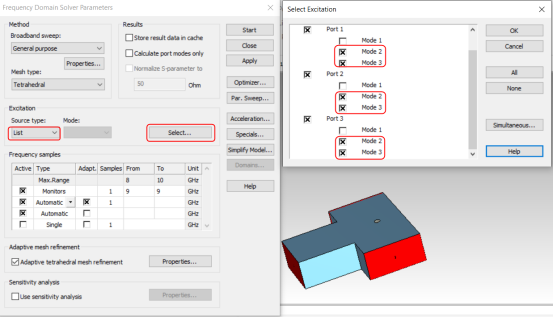

在频域求解器中设置的方法也与时域求解器类似。在 Simulation 选项卡下点击 F Solver 图标，进入 Frequency Domain Solver Parameters 对话框。在 Source type 一栏下拉菜单中选择 List，然后点击 Select 按钮。在弹出的 Select Excitation 对话框中，依次点击 port1， port2，port3 的 Mode2 和Mode3 前方的方框（出现小叉表示已选中）；最后点击 OK 完成设置。

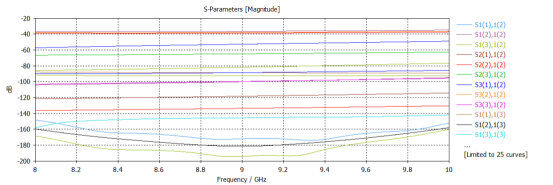

通过上述设置选择波导端口的部分模式，只计算 port1，port2，port3 的 Mode2 和 Mode3；Mode1 不再计算。仿真完成后得到的 S 参数不再是完整的；如下图所示，S 参数曲线由 81 条减少为 54 条。
