在 CST 中，如果模型采用多个端口进行馈电时，需要在各个端口设置指定的幅度和相位，该如何实现？下面以双端口馈电的圆极化贴片天线为例进行介绍。
1. 创建端口

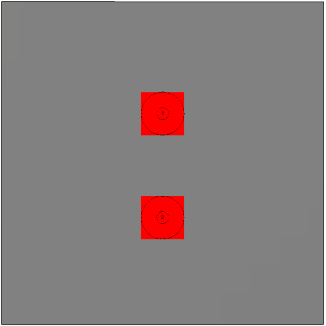

此天线模型采用双端口同轴馈电，要想天线激励出圆极化波，两个端口之间必须保持 90 度相位差。首先在两个同轴处定义波导端口（建模以及其它初始设置过程在本文中略过）。
2. 打开求解器对话框

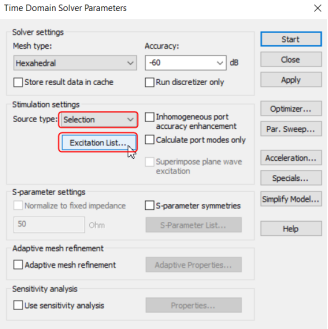

以时域求解器为例，在 Simulation 选项卡下点击 T Solver 图标，进入 Time Domain Solver Parameters 对话框。在 Source type 一栏选择 Selection，然后点击 Excitation List 按钮。
3. 进入 Excitation Selection 对话框，设置各端口的幅度及相位
进入激励选择对话框后，首先在 Excitation type 一栏下拉菜单中选择 Sequential (user defined) 或 Simultaneous 选项，才可以对端口的幅度和相位进行修改。Sequential 是各端口依次激励，Simultaneous 是各端口同时激励。
由于此示例仿真的是圆极化天线，因此两个端口需要同时激励，首先在 Excitation type 一栏选择 Simultaneous，另外还需要在两端口间产生一个 90 度的相移。在对话框底部 Excitation offset 一栏选择 Phase shift；然后将端口 2 的 Phase shift 改为 90 度。为实现圆极化，端口 1 和端口 2 的激励幅度相同，Amplitude 一栏保持默认的幅度 1 即可（在其它应用场景下可双击对应端口的 Amplitude一栏修改幅度）。最后，点击端口 1 和端口 2 前方的方框（Port1、Port2 前出现小叉表示已选中，这样才会激励端口 1 和端口 2）。再点击 OK 按钮，各端口的幅度及相位便设置完成。
请注意：相位差是与频率相关的。以上相位设置是基于 1.575GHz 进行的，可以在对话框的右下角对频率进行修改。
