CST软件如何将宽带远场源转成离散远场

来源: | 作者:thinks | 发布时间: 2024-09-29 | 375 次浏览 | 分享到:

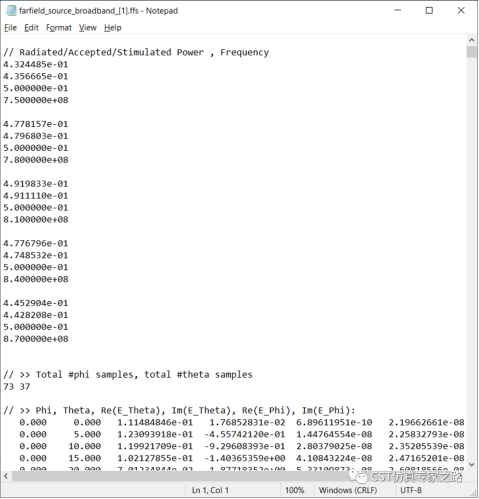

单独一个宽带远场源ffs包括若干个频点和这些个频点的远场数据：



CST软件将宽带远场源转成离散远场



那么如何使用其中某个频点的远场源，或者说如何提取每个频点的远场结果呢？



当然手动修改这些数据是可以的，不过没谁愿意手动吧~下面我们用个简单的仿真将这些远场分别搞出来。

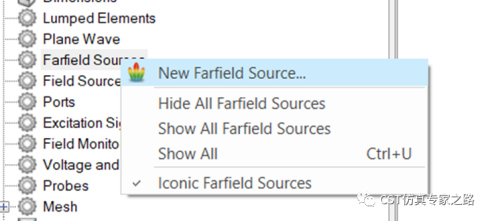

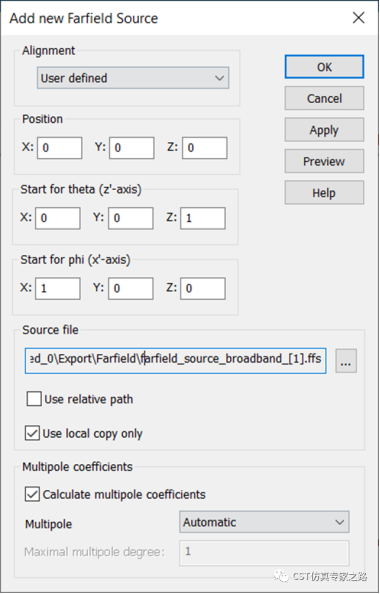

先开个空的项目文件，添加远场源：





CST软件将宽带远场源转成离散远场



CST软件将宽带远场源转成离散远场

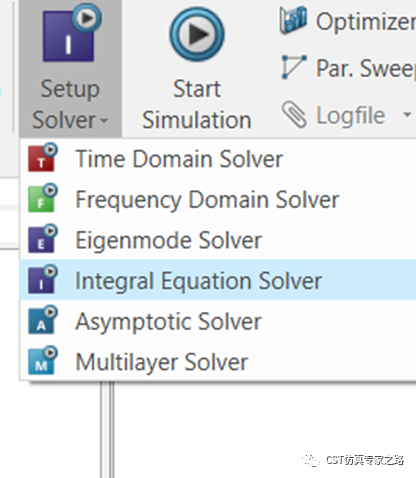

用I求解器：



CST软件将宽带远场源转成离散远场

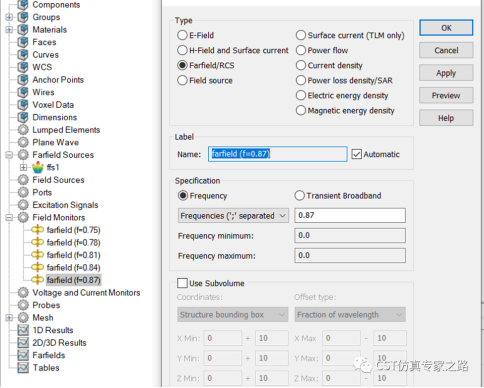

添加每个频点的远场监视器：





CST软件将宽带远场源转成离散远场

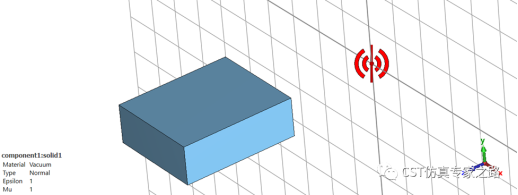

随便画个不太大的空气盒子：



CST软件将宽带远场源转成离散远场

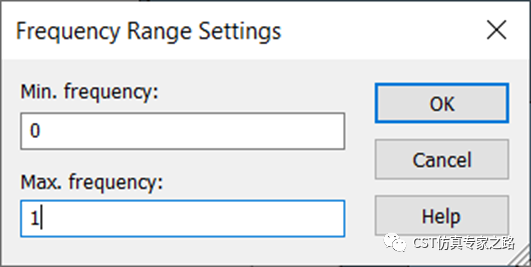

定义频率范围，要包括所有提取频点：



CST软件将宽带远场源转成离散远场

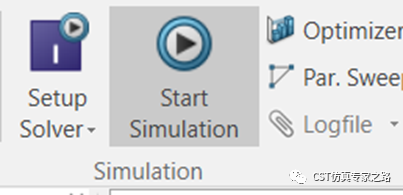

开始仿真：



CST软件将宽带远场源转成离散远场

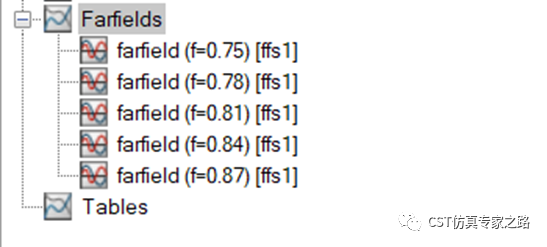

获得离散远场结果：





CST软件将宽带远场源转成离散远场
