CST Microwave Studio求解器介绍
介绍CST Microwave Studio的所有Solver
CST Microwave Studio内有很多种求解器(Solver)。用户可根据仿真分析的频率、结构尺寸、仿真应用领域选择合适的Solver。
Time Domain Solver 通过FIT(Finite lntegration Technique)算法进行时域的仿真分析T-Solver适合用于尺寸大、结构复杂的模型，而且求解宽带问题时非常好用。
Ex)宽带天线、阵列天线、Full3D Simulation、PCB的EMI/EMC、E3等
Frequency Domain Solver 通过FEM(Finite Element Method)算法进行频域的仿真分析。F-Solver适合较强谐振特性的结构和电小尺寸、低频段(数十KHz) 仿真。
Ex)滤波器、谐振器、NFC、WPT (Wireless Power Transfer)等
Integral Equation Solver 采用MoM(Method of Moments)、MLFMM(Multi-Level FastMulti-pole Method)算法。I-Solver适用于电大尺寸结构(20~30 lambda)的仿真或CMA(Characteristic Mode Analysis)分析。
Ex)天线安装性能分析、RCS(Radar Cross Section)、反射板天线等
Asymptotic Solver 是采用Ray Tracing算法的Solver。A-Solver适用于超电大尺寸的结构(30lambda以上)仿真，通常从T/F-Solver导入仿真的场源数据进行仿真或RCS分析优化。
Ex)天线安装性能分析、RCS(Radar Cross Section)、77GHz天线分析等
Eigen Mode Solver 用于分析结构固有模式，主要用于计算封闭器件内的谐振场分布。
例如滤波器或行波管(Travelling Wave Tube,TWT)仿真并优化出最佳结构。
Multilayer Solver采用基于MoM(MethodofMoments)算法的仿真方式，可对多层的平面类型结构精确有效地进行仿真。与I-Solver一样，可以通过CMA方式进行模式分析。
RLC Solver 是CST Studio Suite 2020版本上新增加的求解器，可用于计算结构的PartialInductance、Resistance、Capacitance值。
完备的工具&求解器
各种仿真情形下设置最佳Solver的指南

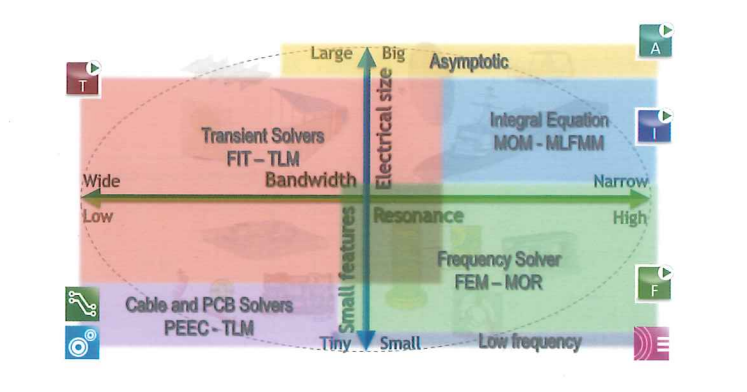

CST软件支持各种各样的Tool和Solver。因此，根据仿真结构的尺寸、频率特性，选择最佳的Tool和Solver，就可以更加有效地获取精确的结果。有效的仿真分析所需的Tool和Solver选择在下图中一目了然。
X轴是按谐振特性、带宽特性进行分类，谐振越强，选择越靠右的Solver;Y轴表示结构的电尺寸特性，电尺寸越大，选择越靠上的Solver，就可以进行有效的仿真分析。图中，对于较弱谐振(宽带)特性和电大尺寸结构的分析，选择Time Domain Solver进行仿真。相反，Frequency Domain Solver有利于强谐振和电小尺寸的仿真。电大尺寸结构的仿真中，Integral Equation Solver或Asymptotic Solver比较占优。PCB和线缆一样,电尺寸小且细节复杂，可以使用CST PCB Studio或CST Cable Studio。低频和静态的电磁场仿真可以使用CSTEM Studio。
从图中可知，CST软件提供各种各样的Tool和Solver，从静场到高频、从电小尺寸到超电大尺寸范围的所有领域都可以进行有效的仿真分析，所以应根据不同应用选择合适的Tool和Solver进行更加快速准确的仿真。
