CST软件如何在使用A求解器时设置电场监视器

作者 | Wang Yuanteng

通常，我们在CST微波工作室中可以直接设置monitor观察电场或磁场在整个计算空间的场分布情况。但当使用A求解器时，我们会发现直接设置的E-field monitor好像不起作用了。因为A求解器毕竟不是全波算法，这里它只支持对平面设置监视器，设置方法如下。

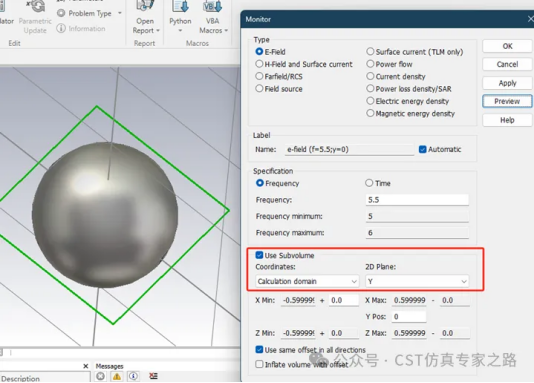

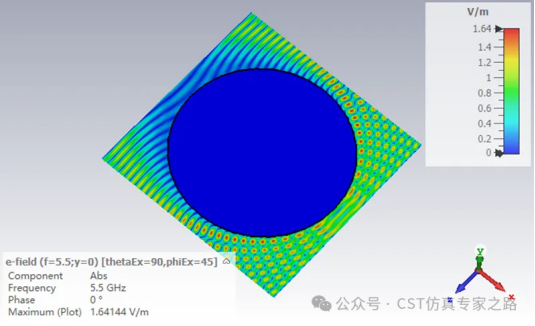

在Monitor的设置界面选择use subvolume，2D Plane，可以像图中一样直接选择计算区域或结构区域，也可以选择Free再输入具体的区域坐标。设置完成后点击Preview可以预览所设置Monitor的区域位置。这样仿真后我们就可以看到该平面的电场分布了。

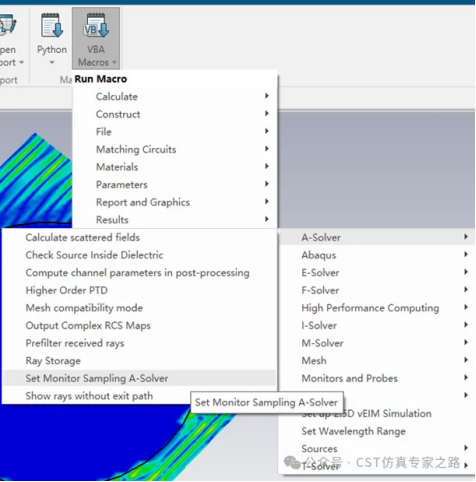

如果你想要仿真的观察平面很大，势必会产生更大的计算量和更长的计算时间，这时候我们可以考虑调整Monitor的采样，修改sample的位置在Macro->Solver->A Solver->Set Monitor Sampling A-Solver。

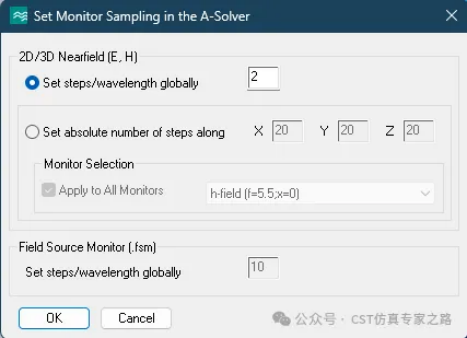

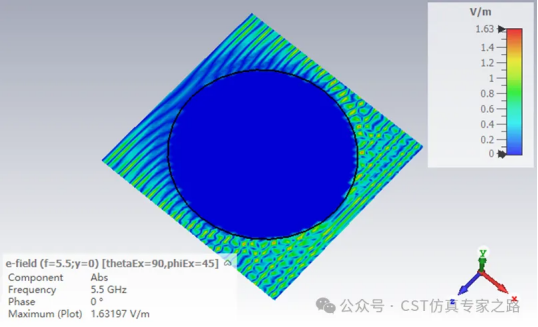

这里我把step/wavelength从10修改为2，重新仿真得到的结果如下，仿真快了不少，但分布图的质量也明显粗糙了，所以需要酌情修改。

当然，设置磁场监视器的方法也是相同的，大家不妨动手试试。

（内容、图片来源：CST仿真专家之路公众号，侵删）
