下面将介绍如何利用 Electrical Connections 功能检查模型的电连接特性。

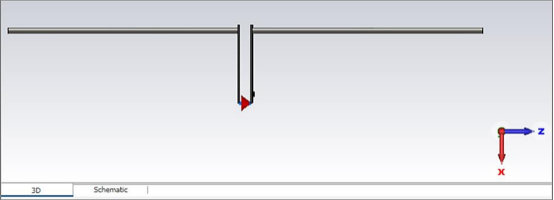

1. 新建一个 CST仿真工程，然后在功能区的 Home选项卡下通过宏命令：Macros > Construct > Demo Examples > Dipole Antenna 自动创建偶极子天线模型以及完成相关仿真设置。运行宏命令后3D 窗口中模型如下图所示：

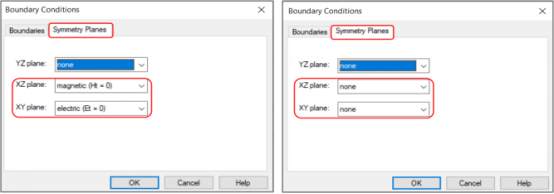

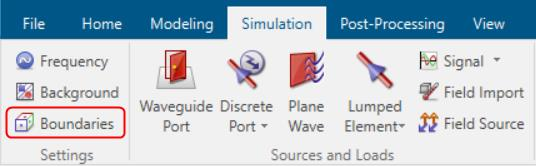

2. 为了减少仿真时间，此偶极子模型在边界条件中将 XZ平面和 XY平面分别设置为磁对称和电对称，如下方左图所示。为了便于后续使用 Electrical Connections 功能，需要去掉对称面设置：在 Simulation 选项卡下，点击 Boundaries 图标，弹出 Boundary Conditions 对话框，然后切换到Symmetry Planes 选项卡，将 XZ 平面和 XY 平面均设置为 none，如下方右图所示。

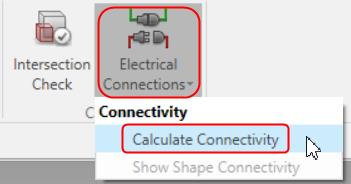

3. 点击 Simulation 选项卡下的 Electrical Connections 图标，在其下拉菜单中选择 Calculate Connectivity，如下图所示。

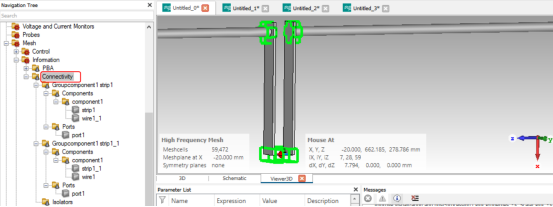

4. 点击 Calculate Connectivity 后，CST 会自动计算，电连接信息是基于用于计算求解器结果的矩阵得到的。计算完成后电连接信息将显示在 Navigation Tree > Mesh > Information > Connectivity 文件夹中， Connectivity 文件夹会显示 2D/3D 实体、集总元件和离散端口的电连接关系。如下图所示，选中 Connectivity 文件夹，在 3D 界面中会展示模型中所有的电连接信息，并且会用绿色线框标识出来。
5. 另外，也可以选中某一个结构部件，然后查看与其有电连接关系的所有结构实体和端口。
如下图所示，先在导航树中选择 strip1，再点击 Simulation 选项卡下的 Electrical Connections 图标，在其下拉菜单中选择 Show Shape Connectivity。

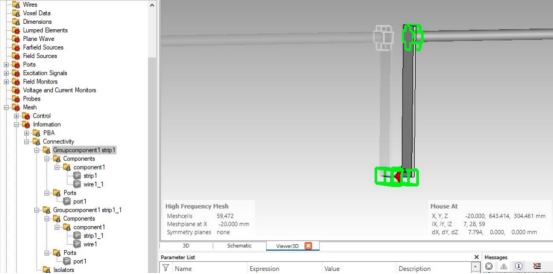

6. 点击 Show Shape Connectivity 后，3D 界面中会显示 strip1 以及所有与 strip1 有电连接关系的结构部件及端口（wire1_1 和 port1），并且在连接处会用绿色线框标识出来，如下图所示。
