在实际工程中，空间中任意一点不允许也不可能出现同时有两种及两种以上的介质，即空间
中任意一点处的介质必须是唯一的。但在 CST 进行建模的过程中或导入的模型中，难免会遇到模型间不同结构出现交叠重合的情况，如果不采取任何操作，可能会影响到仿真结果的准确性。因此在完成模型创建之后，有必要对模型中的不同结构部件进行相交检查，下面将介绍如何利用Intersection Check 功能检查模型的重叠关系。

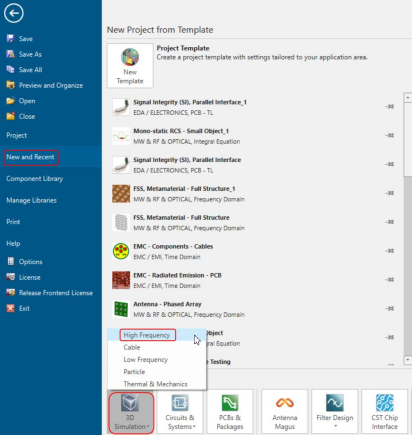

1. 首先新建一个仿真工程：启动 CST 后，点击功能区的 File 选项卡，进入到下图所示的界面。选择 New and Recent，点击页面左下角的 3D Simulation，在其下拉菜单中选择 High Frequency 后，进入到仿真工程界面。

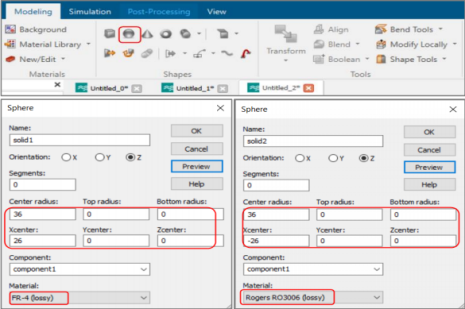

2. 首先创建 2 个相同半径的球，两球之间有交叠部分：点击 Modeling 选项卡下的球体图标，按 ESC键弹出 Sphere对话框。按下图所示尺寸分别创建球体 1（Solid1）和球体 2（Solid2）。球体1 材质为 FR-4，球体 2 材质为 Rogers RO3006，两种材质都是从 CST材料库中加载得到的。

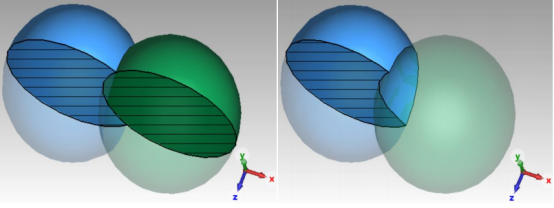

3. 两个球体创建好后模型如下图（左）所示，右侧绿色球体为Solid1，左侧蓝色球体为Solid2；
下方右图为其剖面图。

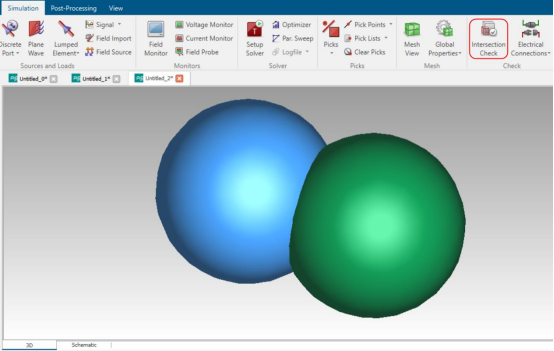

4. 点击 Simulation选项卡下的 Intersection Check图标，弹出 Check Model Intersections对话框，如下图所示。Intersection Check 用于检查整个模型的重叠区域。 在进行 Intersection Check 之前，可以选择将哪些材料属性纳入相交检查，例如材料的电磁、热、力学属性。 如果检测到模型中有结构相交的情况，将会自动弹出“Shape Intersection”对话框，我们可以选择应用哪个布尔运算对相交的区域进行处理。在此例中，我们勾选 Electromagnetic，仅检查材料的电磁属性。

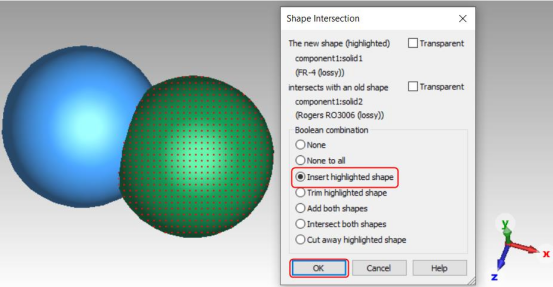

5. 点击 Check 按钮，此时会弹出 Shape Intersection 对话框，提示两个球体相交，并且绿色球体 Solid1 会高亮显示，如下图所示：
6. 如果要在两球重叠区域将材质设置为与绿色球体 Solid1 相同，则在上图中选择 Insert

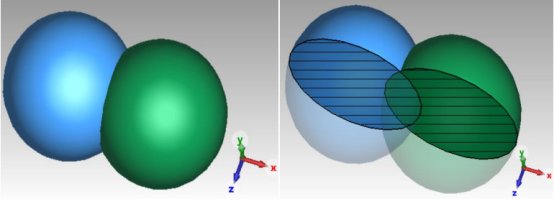

highlighted shape 选项，插入高亮显示的绿色球体 1，点击 OK 完成设置，此时两球的剖面图如下所示。可以看到之前两球重叠的区域变为绿色球体 Solid1 的材质，两球不再有相交的部分。

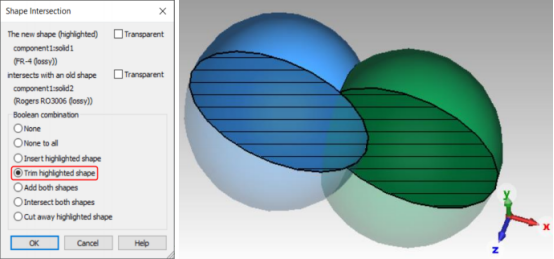

7. 如果在 Shape Intersection 对话框中选择的布尔操作是 Trim highlighted shape，则之前两球重叠的区域变为蓝色球体 Solid2 的材质，两球不再有相交的部分，如下图所示。

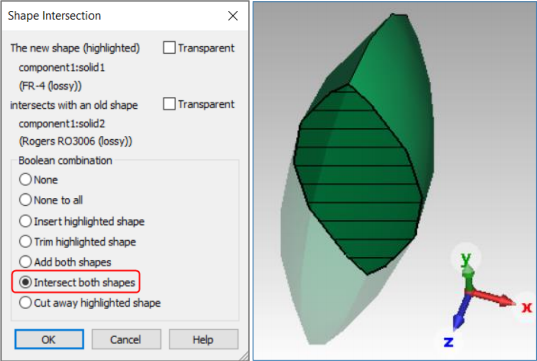

8. 如果在 Shape Intersection 对话框中选择的布尔操作是 Intersect both shapes，则只保留两个球体相交的部分，材质与绿色球体 Solid1相同，如下图所示。此处不再一一列举其它布尔操作，如有兴趣，可自行尝试。
