使用阵列系数计算阵列远场结果

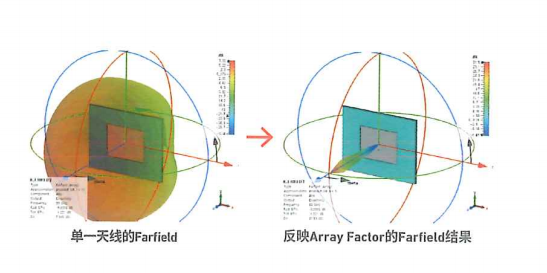

对单一天线进行 仿真分析后，查看反映阵列系数的远场结果！
Navigation Tree > Farfields > Selection > Farfield Plot > Array Factor
下面介绍一下，对单一天线进行仿真后，轻松计算反映阵因子(Array Factor)的远场的方法。点击Farfield Plot菜单的Array Factor图标，激活Farfield Calculation of AntennaArrays窗口。

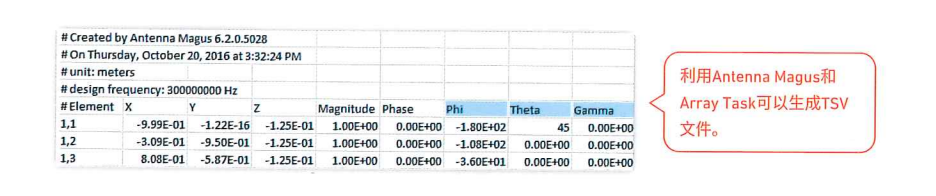

Array Type分为Rectangular和User Defined。这里以自由度较高的UserDefined为准进行说明。 创建Antenna List和Excitation Pattern有两种方法一种是调出TSV文件;另一种是从同一个图形用户界面(GUI)的Schematic中调出Array Task。下面是调出TSV文件的例子。

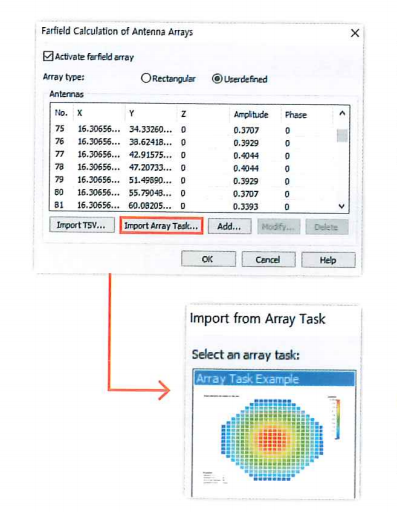

最容易的方法是，在同一个图形用户界面(GUI)内利用Schematic的Array Task的方法。不熟悉Schematic功能的用户，建议先看一下111~120章节。
变更远场的基准轴
设置符合不同分析目的基准轴！
Navigation Tree > Farfields > Selection > Farfield Plot
像天线一样具有辐射特性的器件有时需要根据产品特性和分析目的，进行基准轴的变更。
在这里举例说明，对Co/Cross-Polarization的远场分析方法。

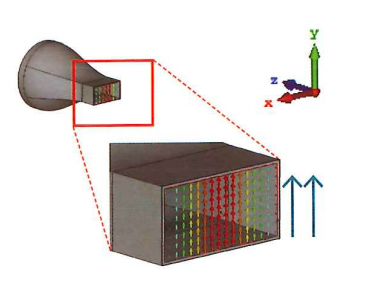

远场主极化分量(Co-Polarized Farfield Component)具有与激励(Excitation)信号一样的极化方向。远场交叉极化分量(Cross-Polarized Farfield Component)意味着其极化方向与主极化分量垂直交叉。如右图所示，输入激励信号时，具有Y轴方向极化的就是主极化分量。
基准轴的变更方法有两种:一种是Farfield Plot菜单中选择事先定义好的极化设置;另一种是在Properties的Axes 选项卡中用户手动输入变量值。为了分析Co/Cross-Polarization 的远场方向图，在Farfield Plot对话框的Axes选项卡中选择Linear Directional时，会默认采用Ludwig 3坐标系，在导航树的远场方向图文件夹会生成Co/Cross-Polarized的图标。如下图所示是手动设置的方法。
基准轴的变更方法有两种:一种是Farfield Plot菜单中选择事先定义好的极化设置;另一种是在Properties的Axes 选项卡中用户手动输入变量值。为了分析Co/Cross-Polarization 的远场方向图，在Farfield Plot对话框的Axes选项卡中选择Linear Directional时，会默认采用Ludwig 3坐标系，在导航树的远场方向图文件夹会生成Co/Cross-Polarized的图标。如下图所示是手动设置的方法。
【TIP】难以选择合适的AxesType和Polarization设置的坐标系时，勾选Automatic选项自动设定合适的坐标系。
什么是Schematic?
使用CST Design Studio进行的各种分析！
Schematic
进行三维仿真时，有时需要将3D模型和电路图放在一起进行仿真分析。比如需要天线和匹配电路协同仿真，两者构成完整的电路图可以系统地分析In/0ut特性。按下3D工作界面下方的 schematic 按可以切换到CST设计工作室(CST Design Studio)。

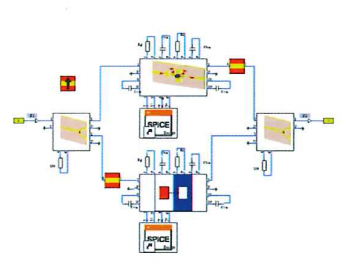

CST Design Studio的基本功能是电路设计模拟器在3D模型和电路结合在一起的状态下进行联合仿真和系统分析时非常有用。因此如右图所示，构成Simulation Block形态的3D模型和电路图，可以确认各种特性。

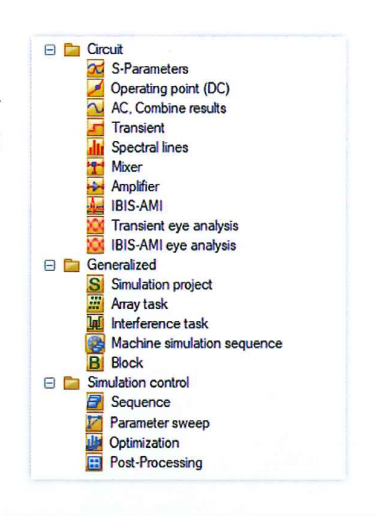

CST Design Studio的仿真分析以Task为单位设置。如右图所示，可以试着设置很多仿真任务(Task)。如果想查看S-Parameter，则创建一个S-Parameter任务后点击Update就行。此外还有很多利用Task的方法将在后面的章节中说明
