鼠标光标查看场结果
为了进行直观的场分析，使用鼠标光标直接确认场值！
2D/3D Plot > Tools > Field at Cursor
CST Microwave Studio支持在鼠标光标位置直接显示2D/3D Field值的功能。CST软件不仅支持场结果在点、线、面、体积上的后处理功能，还可以在鼠标光标位置显示结果，为用户直观地分析场提供友好的环境。
光标置于需要确认场值的位置，如下图所示，画面下方显示坐标和值。X/Y/Z坐标全部都显示，在2D/3D Field中也可以使用。

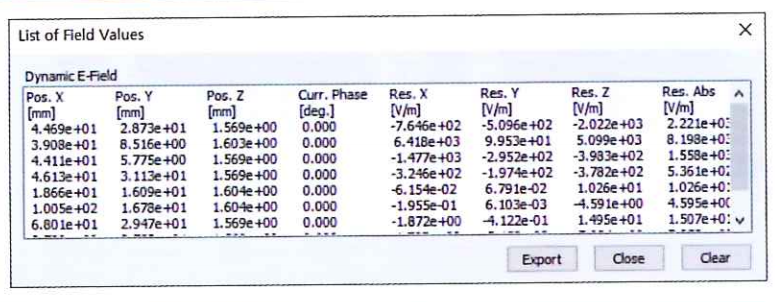

在FieldatCursor激活的前提下，双击鼠标左键，如右图所示，位置和场值会保存到列表中。可以导出为ASCIIfile(txt)使用。
保存动画结果
将2D/3D场结果保存为动画视频！
2D/3D Plot > Plot Type > Animate Fields > Save Video
每个CST求解器会有所不同，但是都可以在时域和频域保存2D/3D场分布结果。下面了解一下将2D/3D场分布结果保存为动画视频的方法。

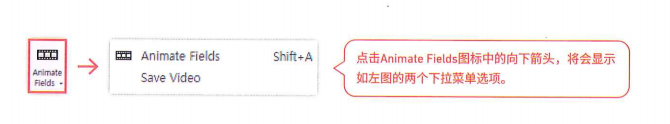

Animate Fields shm+团根据时间或相位将当前激活状态的2D/3D 场分布显示为动画Save Video是用GIF，MNG,MPG文件格式将动画存为视频的功能。下面了解一下SaveVideo的设置方法。

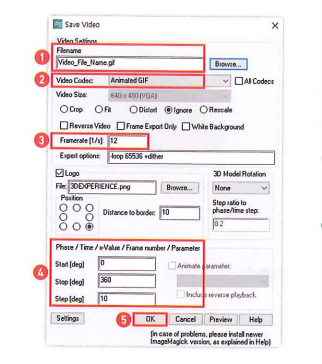

1. 点击Filename右侧的Browse按钮，设置保存路径和文件名称。
2. 选择Video Codeco
3. Framerate里输入每秒的帧数量。
4. Start/Stop/Step中输入设定值。这里输入了0/360/10，帧数是36个
5. 完成设置后点击O按钮，用自动设置的单位步长来显示场分布，制作成视频并保存。
【TIP】
l 在Save Video窗口中勾选Logo选项后，点击右侧Browse按钮调出图片，就可以将公司或本人的识别Logo放进视频中。
l 按照设定的方向和速度(Step Ratio)旋转3D ModelRotation仿真模型，保存为场动画的选项。
查看远场结果
查看各种远场结果
Navigation Tree > Farfields > Selection > Farfield Plot

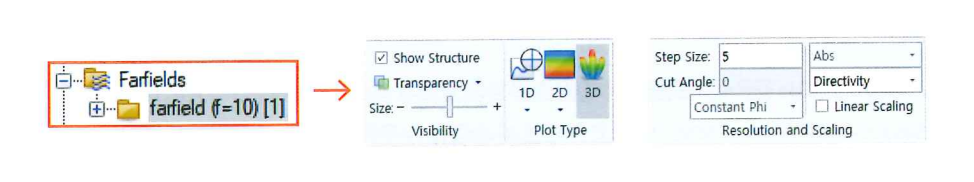

有时候需要确认远离电磁源的区域(Farfield Region)中的电磁波特性。具有代表性的是天线、EMC/EMI等仿真领域。在这里以天线仿真为例说明一下。在导航树的Farfield文件夹中选择结果列表中的一个，工作界面上方的Farfield Plot菜单就被激活，可以进行如下的设置。
下面是上图中设置的详细说明

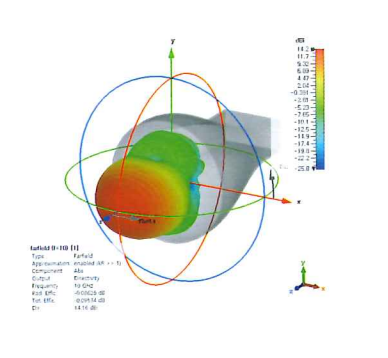

l Show Structure 勾选后同时显示远场方向图和仿真模型可以很直观地分析结果。可应用于3D和1D Polar Plot。
l Transparency可以对模型和3D远场结果设置透明度
l Size 移动调节条(tuning bar)可以调整3D远场方向图的显示尺寸。
l oStep Size 可以设置1D/2D/3D 远场结果的角度分辨率输入的步长值越小，显示结果取点越密。
l Directivity、Gain、Realized Gain等结果类型变更可以在Farfield Plot 菜单中轻松设置。
常见功能可以在Farfield Plot 菜单中直接设置，详细的设置可以打开Farfield Plot菜单中的第一个图标Properties执行。
