在建模过程中，为何ABAQUS/CAE异常退出，并在屏幕上显示如下提示信息（如图18-3 所示）：
fmd_GLlmage: : render: inable to restore pixel GUl detected error while waiting for ipe connectionclose.（用户图形界面出现错误）
ABAQUS Error: ABAQUS/CAE Kernel exited with an error..

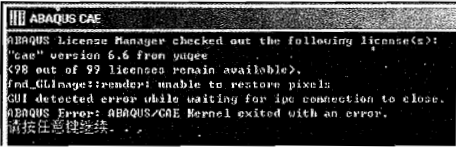

图18-3ABAQUS/CAE 异常退出时的错误信息
错误原因
错误信息中提到了GUI(用户图形界面)，所以很可能是显卡或硬件加速方面的问题。
解 答
遇到这类异常现象时，首先应尝试重新启动Windows操作系统和ABAQUS/CAE，如果仍然出现同样的问题，则可以考虑以下解决方法：
1）检查是否安装了正确的显卡驱动程序，注意不要使用Windows自带的驱动程序，而应该安装购买显卡时附带的驱动程序光盘，或从显卡生产商的网站下载相应的驱动程序。
2）有可能显卡型号和 ABAQUS不兼容，如果有条件，可以尝试更换显卡或更换计算机。
3）可以尝试改变硬件加速的设置，具体方法如下。
①打开环境文件 abaqus_v6.env(默认路径为C:ABAQUS6.7-1site),加人命令 abaqus_no_hardware_acceleration=0N(注意ON要大写)，并保存文件。
②在同一个路径下找到环境文件graphicsConfg.env,在靠近文件末尾的位置找到选项hardwareAcceleration =hardwareAcceleration,将其改为hardwareAcceleration,=0FF(注意OFF要大写)，并保存文件。

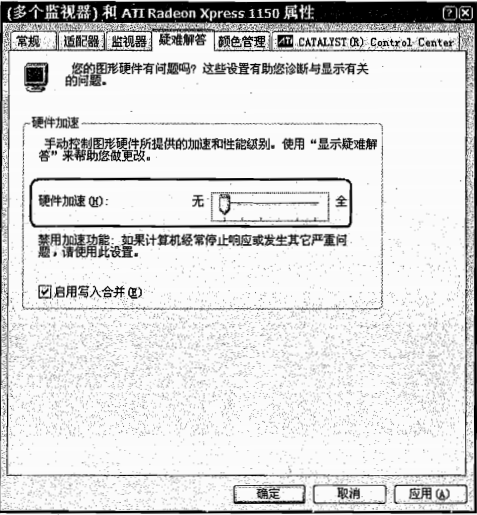

③在 Windows 操作系统的来面上单击鼠标右键,选择“属性”一“设置”-*“高级”一“疑难解答”，通过拖动滑动条来改变硬件加速的等级，如图18-4所示。
提示：如果在降低硬件加速的等级后，计算机的响应变得异常缓慢，应适当增大硬件加速的等级，或恢复原来的设置。
图18-4禁用硬件加速
如果在ABAQUS/CAE中出现各种与图形显示有关的异常现象(例如，无法显示网格、在 Sketch 功能模块中无法显示栅格和显示后处理结果时异常退出等)，应首先考虑是否存在显卡和硬件加速的问题。
（内容、图片来源：《ABAQUS有限元分析常见问题解答》，侵删）
