在CST工作室进行微带线或带状线仿真时，设置的波导端口的大小会影响端口模式和端口阻抗。因此为开放结构定义波导端口时，我们首先要通过CST自带的宏命令计算出波导端口的扩展系数k，再基于扩展系数定义波导端口，通过这种方式可以确保端口阻抗误差小于1%。

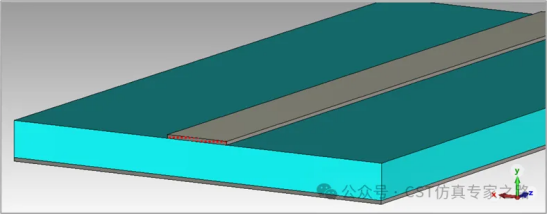

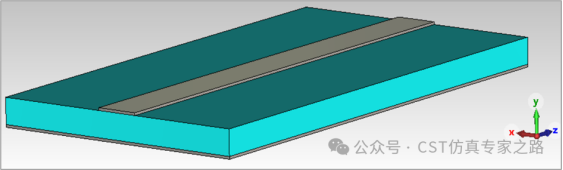

以下图所示微带线为例，微带线宽度为1.8mm，厚度为0.1mm；介质板厚度为1mm，介电常数为4.3。已知微带线的相关参数后，再通过宏命令即可计算出端口的扩展系数。

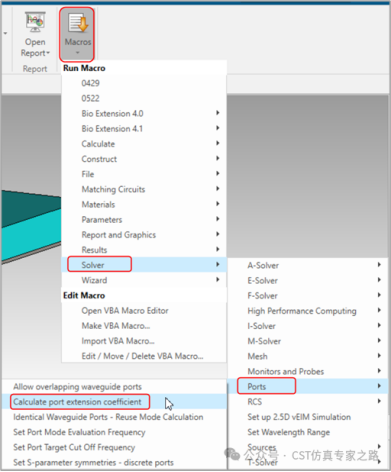

如下图所示，点击Home选项卡下的Macros图标，在下拉菜单中依次选择Solver > Ports > Calculate port extension coefficient ，弹出对话框。

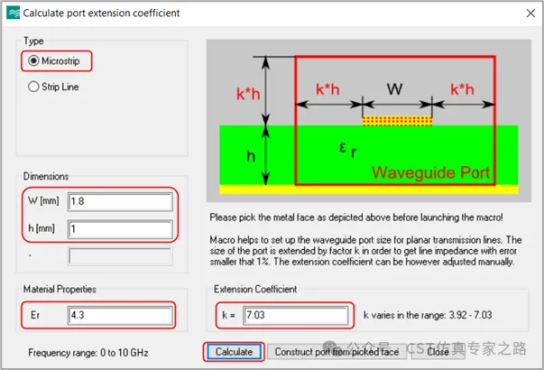

如下图所示，在Calculate port extension coefficient对话框中，在Type一栏选择Microstrip；在Dimensions区域中，W一栏输入微带线的宽度1.8mm，在h一栏输入介质板的厚度1mm；在Er一栏输入微带线的介电常数4.3。
CST中点击Calculate按钮后，在Extension Coefficient区域会显示计算得到的扩展系数为7.03，结合对话框中的波导端口设置示意图，用户便可以设置合适的波导端口进行仿真。k的取值范围一般在5-10之间，它取决于微带线宽度与介质板厚度之比、相对介电常数以及最大仿真频率。

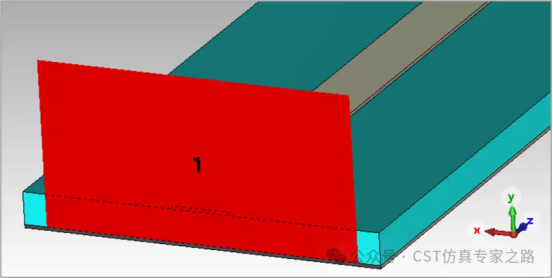

在Modeling选项卡下点击Picks的下拉菜单，选择Pick Face（或者按快捷键F），双击选中微带线的截面，如下图所示。

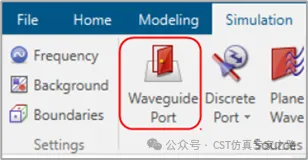

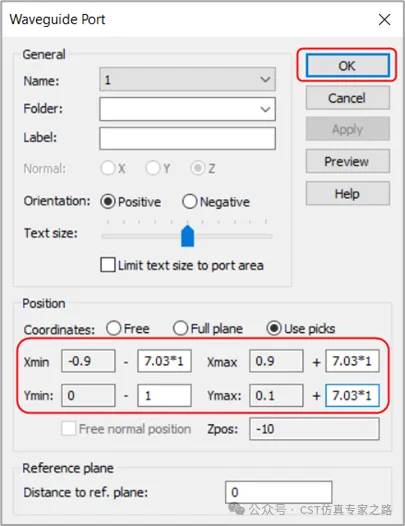

在Simulation选项卡下，点击Waveguide Port图标，弹出波导端口对话框，在Xmin、Xmax、Ymax方向上输入端口扩展系数乘以介质板的厚度h；在Y轴负方向上（Ymin）仅向下延伸到参考地平面，然后点击OK按钮完成。
设置好CST的波导端口如下所示：
