通过Logfile查看仿真统计
一次性了解仿真统计!
Post-Processing > Manage Results > Logfile
利用CPU Threads、Mesh Cells、Time Steps以及Total Solver Time等Logfile，可以一目了然地了解仿真统计。
（1）点击Post-Processing选项卡中的Logfile可以确认仿真的整体统计。
（2）以Text文件形式保存在仿真工程的Result文件夹内。
生成Spice模型
使用Spice Extraction功能!

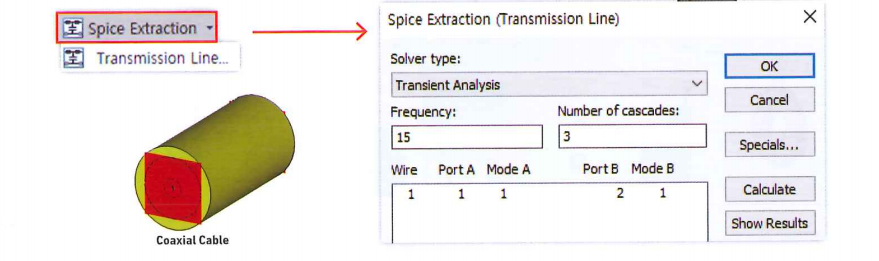

Post-Processing >Signal Post-Processing > Spice Extraction
使用Spice提取功能，可以生成输入/输出特性与电磁仿真模型几乎一样的传输线等效电路的SpiceModel。需要注意的是，该功能只能在设定的单一频率上提取准确的R/L/C值。
l Solver type 选择Transient/Frequency Analysis。
l Frequency可输入关注的频率
l Number of cascades 指定网络参数模型生成多少串行级联，值越大模型复杂度越高，并提高了宽频带内模型的精度。

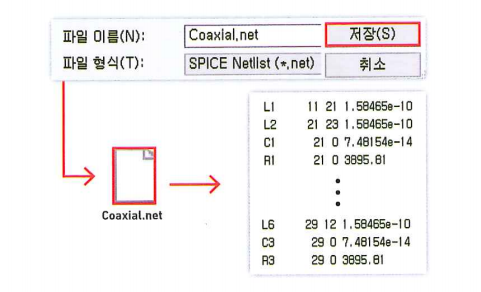

l Create Netlist 可以保存为net扩展名文件。
生成了三阶(Order)的串联R、L、G、C元件构成的传输线等效电路模型。
【TIP】为了生成宽带的MacroModel，使用Vector Fitting功能导出MOR Model。
模型的渲染
让模型更加逼真的渲染！
View > Change View > Stage View
撰写报告或论文的时候，需要加上仿真模型(Simulation Model)便于阐述和说明。使用CST软件的StageView功能，就可以对仿真模型进行很酷的渲染(Rendering)。

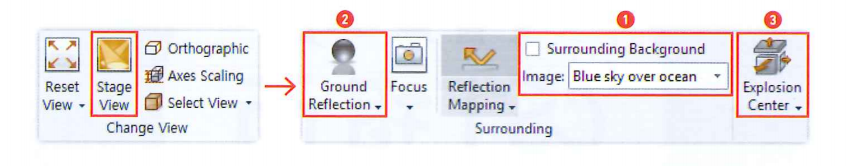

（1）选择默认提供的背景图片Blue sky overocean的画面。也可以选择Customlmage，调出用户自己的图片使用。
（2）执行Ground Reflection就可以获得地面上的反射效果。

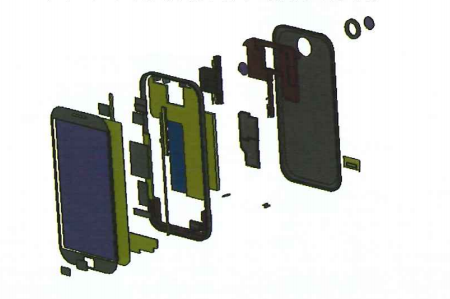

（3）选择Explosion Center输入合适的Factor值，就可以获得仿真模型拆解的形状。
查看模型的截面结构
轻松查看模型的截面结构！
View > Sectional View > Cutting Plane
三维模型的查看方法有很多种。本章节介绍的是查看Model截面结构的Cutting Plane功能。

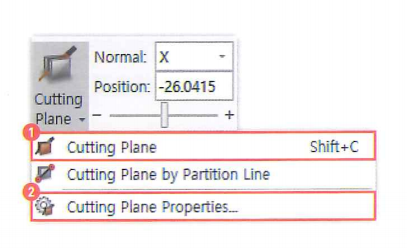

（1）点击Cutting Plane图标激活截面查看功能;再点击一次，图标变灰，关闭截面查看功能。截面的法线方向(Normal)可以选择为X/Y/Z。
l 更改Normal后的截面

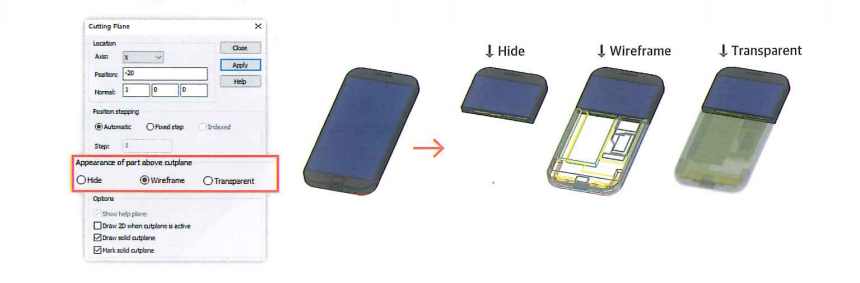

（2）设置Cutting Plane Properties，可以设置更多的截面选项。
l 变更Cutting Plane Properties设置
标注模型尺寸信息
仿真模型的尺寸和说明标注在3D工作界面的方法！

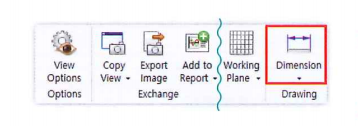

View > Drawing > Dimension
本章节介绍将仿真Model的结构尺寸信息标注在3D工作界面中的方法。不仅可以标注物理距离和角度，还可以将说明 (注解) 标注在3D Model中。

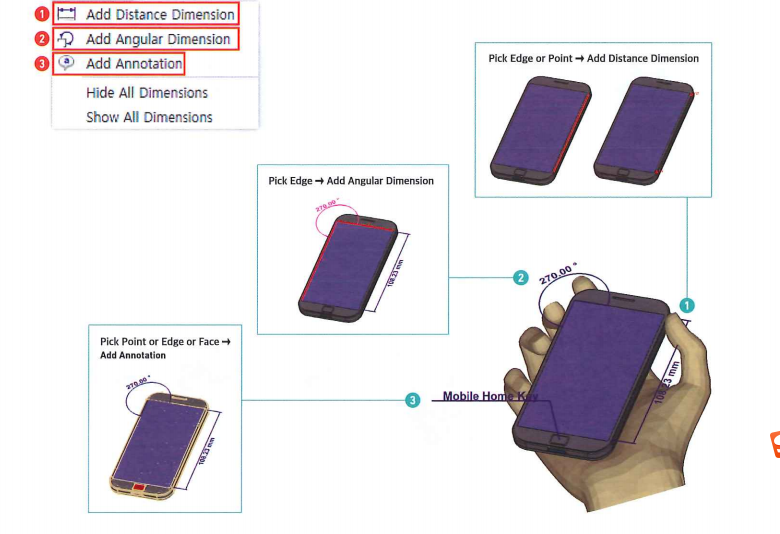

l Add Distance Dimension 标注两点之间的距离或边角距离
l Add Angular Dimension标注两个边角之间的角度
l Add Annotation 标注说明
