S/Y/Z-参数转换
S-Parameter转换为Y/Z-Parameter!

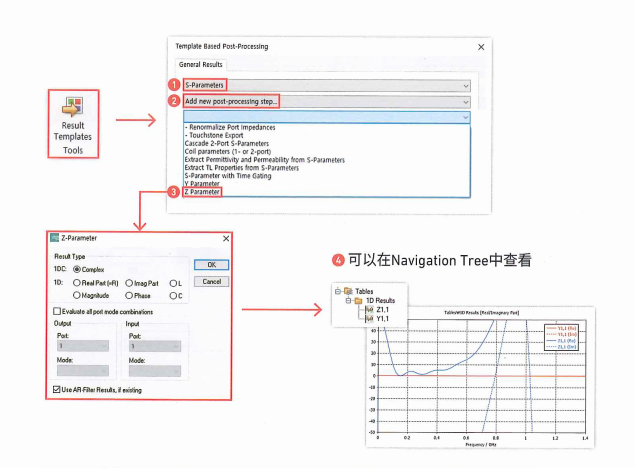

Post-Processing>Tools> Result Templates Tools > S-Parameter >Y/Z-Parameter
微波网络中使用S/Y/Z-Parameter的理由是，与麦克斯韦方程式相比，将电路分析简单直观的概念应用于微波网络的仿真分析会容易很多。CST软件支持根据仿真分析目的变换参数r的功能。
【TIP】定义微波网络的Parameter
l S-Parameter 输出信号端口匹配(Match]的前提下，输入端口的反射电压与入射电压的比值(S11 =V1-/V1+ @V2 = 0)
l Z-Parameter 输出信号端口开路(0pen)的前提下，输入端口的电压与电流的比值Z11=V1 /1 @12=0)
l Y-Parameter 输出信号端口短路(Short)的前提下，输入端口的电流与电压的比值(Y11= 1 1 @V2=0)
使用线圈参数计算R/L/Q值
提取结构的R/L/Q值！

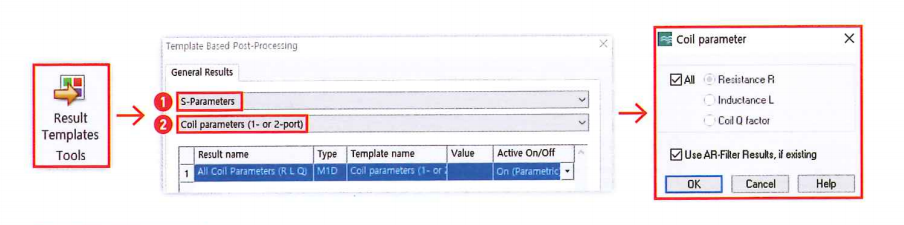

Post-Processing > Tools > Result Templates Tools >
S-Parameters > Coil Parameters
使用S/Y-Parameter可计算仿真分析的R、L或Q值。Y11数学表达式可用于计算一端口结构和二端口结构，线圈品质系数通过Q=abs(Y11_im/Y11_re)数学表达式计算得到。
Y11 = i1 / v1 @ v2 = 0

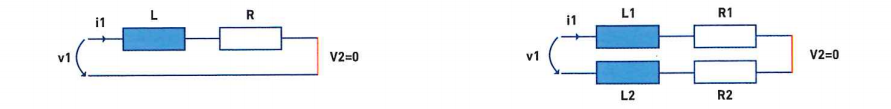

l Port 1和Port2之间有共同接地的等效电路中计算R和L的方法
l Port1和Port2之间没有共同接地的等效电路中计算R和L的方法

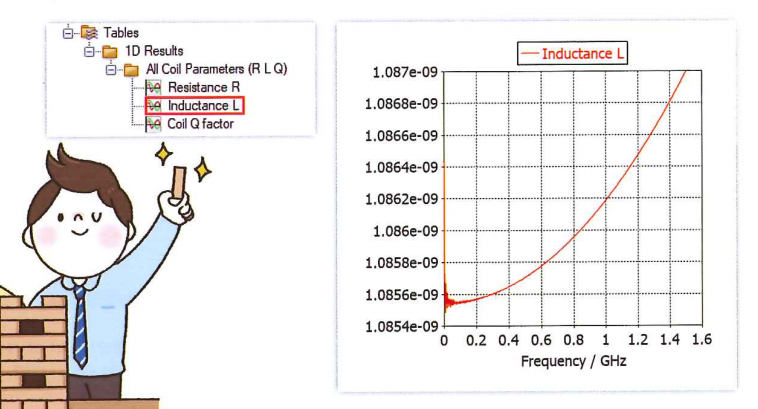

确认一下结果吧！
计算TDR阻抗
在时域利用反射波计算Impedance的方法

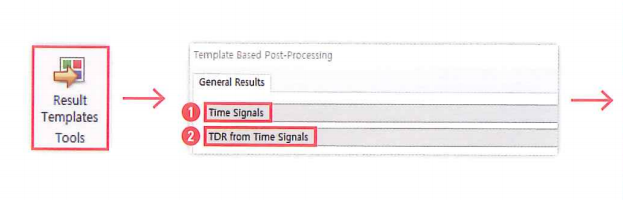

Post-Processing > Tools > Result Templates Tools > Time Signals >TDR from Time Signals
TDR(Time domain reflectometry)，即时域反射技术。仿真PCB、Cable、Connector等传输线后，可以在时域计算信号传输线路的反射。

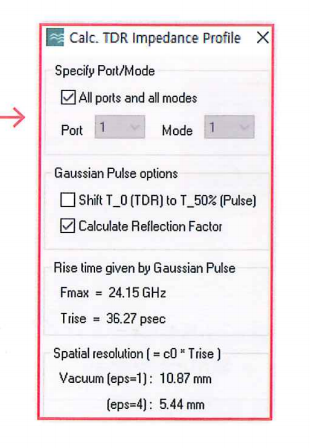

Gaussian Pulse options

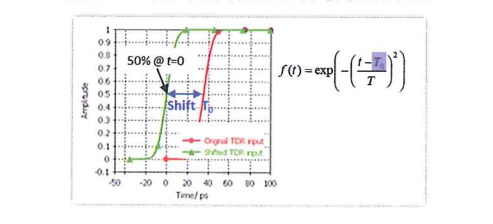

l Shift T_0(TDR) to T 50%(Pulse)
输入Pulse达到最高值的50%时的TDR Plot
Calculate Reflection Factor
计算随时间的反射率
可测量的线路最短距离和Impedance测量的准确度取决于Rise Time
l Rise Time为35ps时，应设置为Fmax=0.876/35ps=24.15GHz
l 除了Gaussian Pulse之外，也可以输入任意信号。
【TIP】RiseTime较短时含有较多高频成分，测量分辨率会提高。因此，线路的TDR Impedance测量准确度会提高。
计算眼图
计算传输系统的信号传递特性！

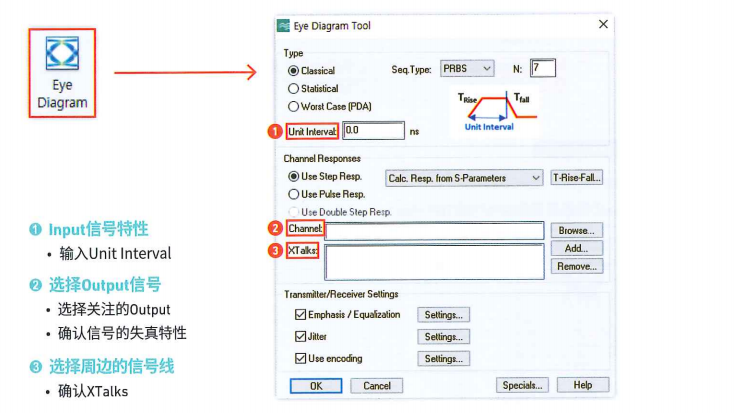

Post-Processing >Signal Post-Processing > Eye Diagram
信号从Transmitter传送到Receiver的过程中发生Jitter、Noise、Attenuation的现象，导致信号失真。因此有必要确认传送的信号是否在可接受水平。利用眼图(Eye Diagram)功能可以确认信号的失真/延迟特性。

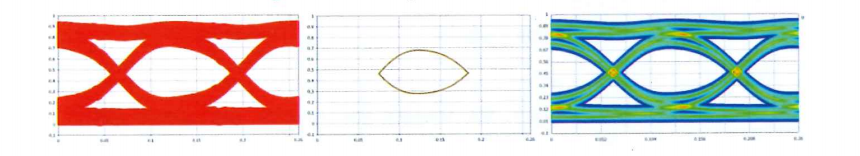

l Eye Diagram Type 可以选择Classical、Statistical、Worst Case
l Bit SequenceType 可以选择PRBS、Random、K28.5。
l Unit Interval 可定义Bit单位的间隔。
l Channel Responses to Use 可选择Pulse应答、Step应答。
l Transmitter/Receiver Settings 可以选择Emphasis/Equalization、Jitter、Use encodingo。
