显示分析结果时，发现模型的位移量很大，与预期的情况不符，是什么原因造成的？
发现位移或变形异常时，应首先查看视窗底部所显示的变形缩放系数(deformationscalefactor)，只有此系数为1时，视图中所显示的才是真实的位移量。
单击！！(Commonontons)按钮，可以修改变形缩放系数(如图11-所示)，其中有3个选项。
1)Auto-compute:由ABAQUS/CAE自动确定变形缩放系数。
2)Uniform：由用户输人变形缩放系数，各个方向上的缩放系数相同。
3)Nonuniform：由用户输入变形缩放系数，各个方向上的缩放系数可以不同。
ABAQUS/CAE自动确定变形缩放系数的
方法如下：
1)如果建模时没有在分析步中打开几何非线性开关(Nlgeom为OFF)，表明模型的位移很小，ABAQUS/CAE会自动选择较大的变形缩放系数，以便让用户看到明显的位移。
2)如果建模时在分析步中打开了几何非线性开关(Ngeom为ON)，表明模型的位移比较大，ABAQUS/CAE会自动设置变形缩放系数为1。

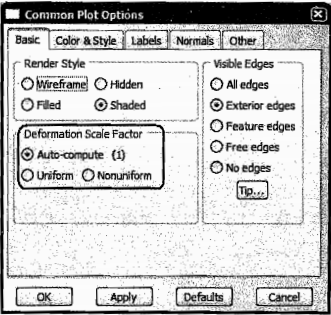

图11-3设置变形缩放系数
在 Visualization功能模块中查看其分析结果时，为何看到了严重的接触穿透现象(如图11-4 所示)?
在本书随书光盘的文件夹penetration中，可以找到该实例的模型和结果文件。出现上述接触穿透现象的原因是，ABAQUS/CAE自动设置的变形缩放系数为56.69，所显示的刚体位移被放大了。
在如图11-3所示的对话框中，将DeformationScaleFactor设为Uniform，将 Value 设为1(即将变形缩放系数设为1)，就不再出现接触穿透现象(如图11-5所示)。

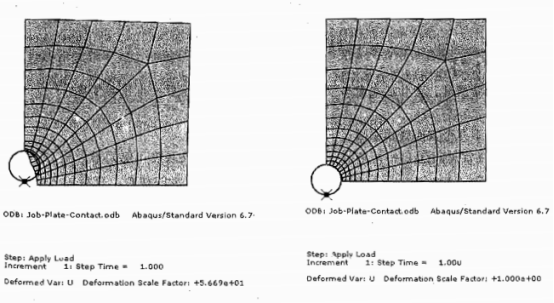

图11-4默认的变形缩放系数为56.69，看到穿透现象
图11-5 将变形缩放系数设为1不再有穿透现象
如何查询变形前后两点之间的距离变化？
在 Visualization功能模块中，单击(Query information)按钮，选择 Distance，可以查询两点之间变形前和变形后的距离。

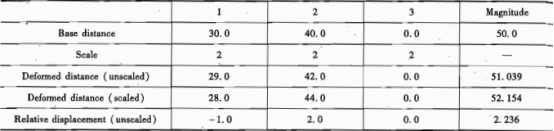

表11-1 两点之间变形前和变形后的距离
表11-1是一个查询结果的例子，其中前3列是3个方向上的距离分量，最后一列Magnitude 是距离的合量。表中各行数据的含义如下。
1) Base distance:变形前的距离为50。2)Scale:3个方向上的变形缩放系数都为2。3)Deformed distance(unscaled):不考虑变形缩放系数的变形后实际距离为51.039。4)Deformed distance(scaled):考虑变形缩放系数的变形后距离为52.154。5)Relative displacement(unscaled):不考虑变形缩放系数的相对位移为2.236。注意此处的 Relative displacement是由各方向的相对位移分量计算得到的，即
一般情况下，读者所关心的是两点之间的距离变化量，其计算方法应该是变形后和变形前的距离之差，即
51.039-50 =1.039
显示分析结果时，为什么在变形图和云纹图中都看不到模型发生任何位移？
可以从以下几个方面查找原因：
1) 按照【常见问题11-4】中所介绍的方法增大变形缩放系数(例如增大至1E+006)。
2) 单击当(Animate:TimeHistory)按钮显示各个分析步的动画，查看是否在所有分析步上都看不到位移。
3）显示分析结束时的变形图或云纹图，单击、(Queryinformuatien)按钮、选择 Probevalues 查看各处的位移值，这时可能会出现以下几种常见的情况。
a) 如果在选择场变量输出(feldouput)时找不到位移U，很可能是因为在Step 功能模块中设置场变量输出时，没有选择位移U，因此在0DB文件中根本没有保存位移结果。b)如果能够在场变量输出中找到位移U，但模型各处的位移值都显示为“Novalue"，很可能是因为在Sep功能模块中设置场变量输出时，没有将位移的输出区域设为默认的Whole model(整个模型)，而是只选择了模型的一部分。c)如果模型各处的位移值都显示为0，应检查MSG文件中的警告和错误信息，查看分析是否正常结束，并检查模型本身是否正确(例如是否正确地施加了载荷)。
（内容、图片来源：《ABAQUS有限元分析常见问题解答》，侵删）
