有限元分析包含3个步骤：建立模型(前处理)、提交分析和显示分析结果(后处理)。ABAOUS/CAE的 Visualization功能模块提供了丰富的后处理功能，可以将分析结果以图片、动画、曲线和表格等形式生动地展示出来。
在ABAQUS/CAE的任一功能模块中，选择菜单File→Print，在如图11-1所示的对话框中进行相应的设置即可。

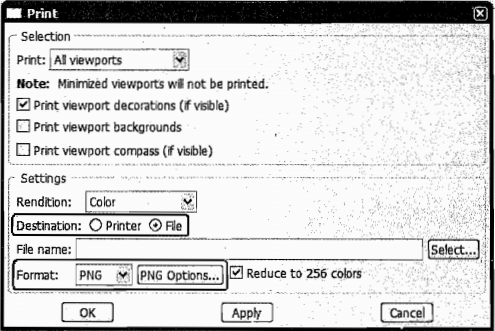

图11-1 输出图片
为了比较分析结果，希望将两个不同0DB文件生成的动画重叠在一起显示，应该如何操作?
操作步骤如下：
1）在 Visualization功能模块中显示第一个.0DB文件的动画，选择菜单Animate→SaveAs，保存此动画(假设文件为f：Temp/aa. avi)
2）选择菜单View→Image/Movie0ions，在Movie 标签页中单击 Create按钮(如图·11-2所示)，选择已经保存的第一个动画f：/Temp/aa.avi，根据需要设置它在视图中的位置和缩放比例。3)显示第二个0DB文件的动画，这时背景动画 aa.avi会同时显示出来。
在ABAQUS/CAE的各个功能模块中，都可以选择菜单 View→Image/Mov-ie Options，在mage标签页中设置视窗的背景图片。
不同的分析作业会生成不同的0DB文件，如何将多个0DB 文件连接起来制作成一个动
画?
如果是重启动分析，可以将基础模型的0DB文件与重启动模型的0DB文件连接起来详见本书第14.1.6节“合并基础模型和重启动模型的0DB文件”。如果不是重启动分析只能分别为不同的ODB文件保存单独的动画文件，然后借助专门的视频处理软件(例如Windows Movie Maker)将它们合并为一个视频文件。
