在 Visualization功能模块中，可以通过査看各个分析步、增量步和迭代步中的诊断信息(diagnostic)查找模型中存在的问题。
如何查看ABAQUS/Standard 分析的诊断信息？
下面以ABAOUS/Standard分析作业为例，介绍查看分析诊断信息的方法。
（a）

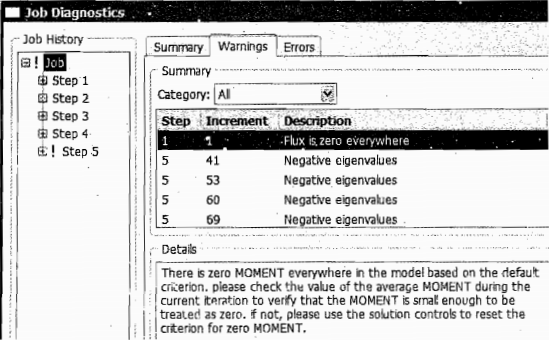

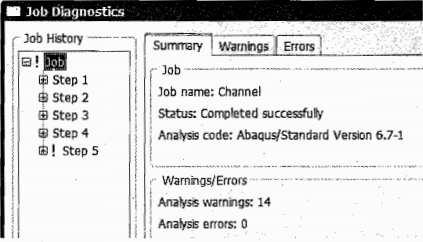

在 Visualization功能模块中选择菜单Tools→Job Diagnostics，就可以查看分析诊断信息(如图10-3a所示)，其中的 Summany标签页显示了分析作业的名称、运行状态、版本信息，以及警告信息和错误信息的个数。单击Wamings和Erors标签页，可以查看详细的警告信息和错误信息(如图10-3b所示)。
图10-3 分析诊断信息窗口a)Summary标签页 h)'Warnings 标签页
单击图10-3窗口左侧的各个分析步，可以显示更详细的分析诊断信息。图10-4显示了一个迭代步的分析诊断信息，其中5个标签页的内容分别介绍如下。

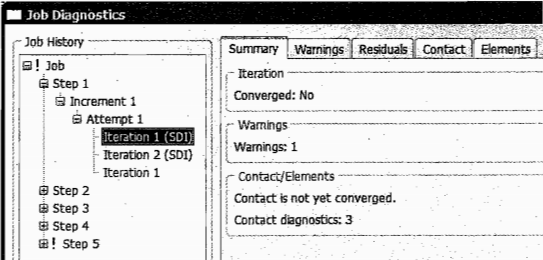

1）Summany 标签页：显示了此迭代步是否收敛、警告信息的个数、接触是否收敛和接触诊断信息的个数(如图10-4所示)。
图10-4 Summary 标签员

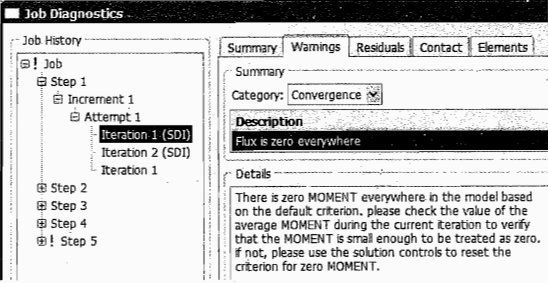

2）Warnings 标签页：显示了完整的警告信息(如图10-5 所示)。

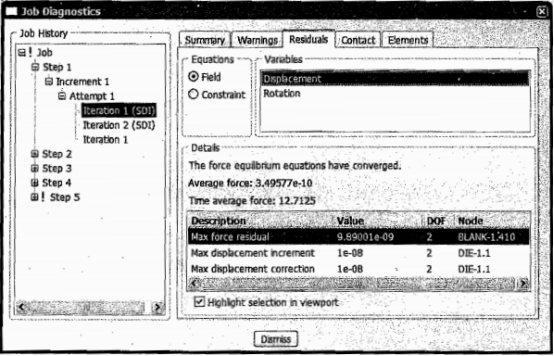

3）Residuals标签页：显示了与方程平衡有关的量，例如最大残余力、最大位移增量和最大位移校正量等(如图10-6所示)，相关内容详见ABAQUS6.7帮助文档《GettingStartedwith ABAQUS：Interactive Edition》第8.2.2节“Equilibrium iterations and convergence inABAQUS/Standard”。
图10-6 Residuals 标签页

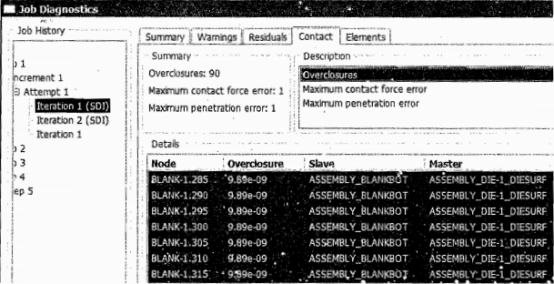

4）Contact标签页：显示了接触状态的变化情况，例如过盈接触、最大接触力误差和最大穿透误差等(如图10-7所示)。
5）Elements 标签页：显示了选代过程中与单元和材料点计算有关的信息。
如何查看ABAQUS/Explicit分析的诊断信息？
对于ABAQUS/Explicit分析，查看分析诊断信息的方法与ABAQUS/Standard 分析类似在此不再重复。下面介绍两个ABAQUS/Explicit分析诊断信息所特有的问题：1）在 ABAQUS/Explicit 分析中，各变量以应力波的形式向前传递，计算时间取决于稳定时间增量(stabletime increment)。

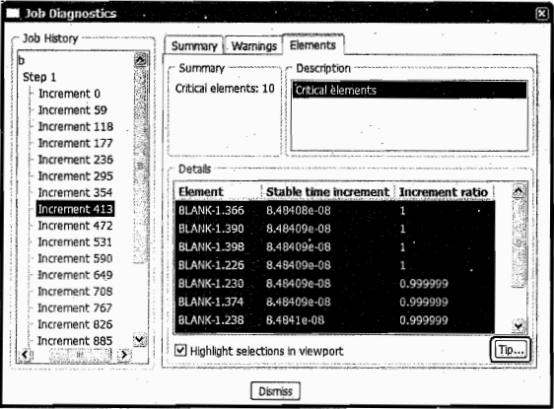

在诊断信息中单击.Elements标签页，就会显示出稳定时间增量临界值及其所在的单元。图10-8a所示的是一个例子，单击对话框右下角的Tip按钮，可以看到如图10-8b所示的提示信息。
（a）

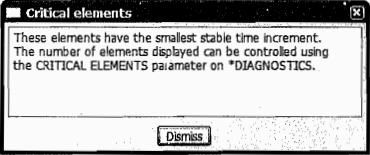

图10-8 ABAQUS/Explicit分析诊断信息的ements 标签页a)Elemenls标签页显示的临界单元b)Tip 信息

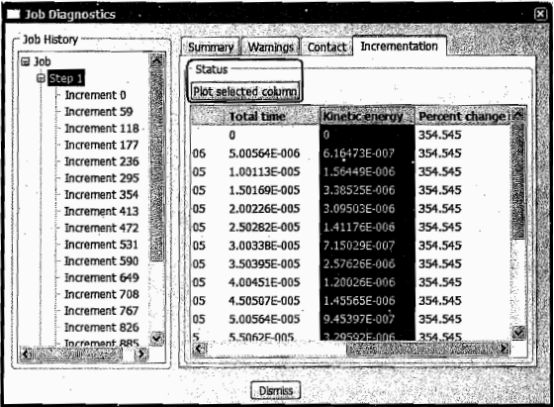

2）可以为ABAOUS/Explicit分析诊断信息中与时间增量有关的量绘制XY图。例如，在图10-9中选中Kinetic energy(动能)，单击 PInt selected column按钮，即可绘制如图 10-10所示的 XY 图。
图10-9查看分析作业诊断信息

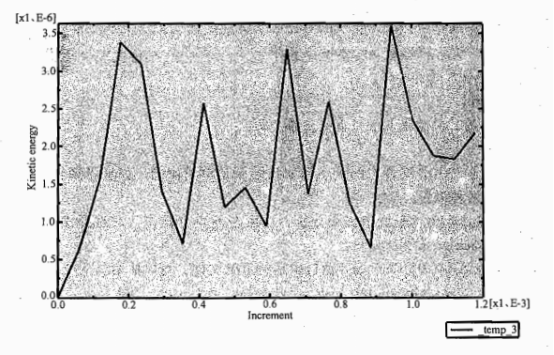

图10-10动能的XY图
