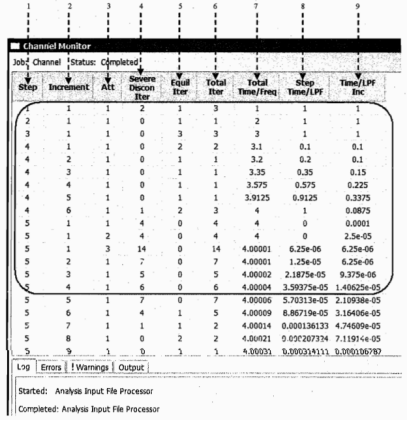

在 Job Manager 对话框中单击 Monitor，就可以显示分析作业的运行状态(即 STA 文件中的内容)。图10-1所示的是一个ABAQUS/Standard 分析作业的例子，其中各列数据的含义如下。
图10-1 监控ABAQUS/Standard 分析作业
1)Step：分析步编号。
2)Increment：增量步编号。
3)Att：迭代过程中的尝试(attempt)次数。每发生一次折减(cutback)，Att就增加1，相关内容请参见本书第6.1.3节“分析步、增量步与迭代”。4)Severe Discon Iter：严重不连续选代(severe discontinuityiteration)的次数，简称SDI.
5)Equil Iter：平衡迭代次数，简称。
6)Total Iter：总的迭代次数，即严重不连续选代和平衡迭代次数之和。
7)Total Time/Freq：总的分析步时间(或频率)。
8).Step Time/LPF：当前分析步的时间(或静力屈曲分析中的加载比例系数)。
9)Time/LPFIne：时间(或加载比例系数)增量步长。
在图10-1所示的例子中，可以看到下列信息。
1) 分析步1：此分析步中包含1个增量步(imcrement)，这个增量步只做了1次尝试就达到收敛(即没有发生折减)，在这次尝试中发生了2次严重不连续选代和1次平衡迭代，总迭代次数为3。总的分析步时间为1，当前分析步时间为1，增量步长为1。
2)分析步2：此分析步也包含1个增量步，只做了1次尝试，在这次尝试中只发生了1次平衡迭代就达到收敛，这说明此分析步中各节点的接触状态没有发生变化，很容易收敛。总时间为2(即分析步1的时间1与分析步2的时间1之和)，当前分析步时间为1，增量步长为 1。
3)分析步3：与分析步1和分析步2类似，不再详述。
4)分析步4：此分析步包含6个增量步，每个增量步都只做了1次尝试。
在第1~5个增量步中，没有出现严重不连续选代，只经历1~2次平衡选代就达到收敛，因此从第3个增量步开始，时间增量步长自动增加为原来的150%，分别为0.1、0.15.0.225 和0.3375。
在第6个增量步中，增量步长变为0.0875，这是因为在第5个增量步结束时，已经完
成的当前分析步时间为0.9125，只差0.0875就可以完成整个分析步。
5)分析步5：第1个增量步经历了3次尝试才达到收。第1次尝试的增量步长为0.0001，不能够达到收敛；第2次尝试的增量步长减小为原来的25%，即2.5e-05，仍然不能够收敛；第3次尝试的增量步长继续减小为原来的25%，即6.25e-06，经历了14次严重不连续迭代后，此增量步达到收敛。
第2个增量步只做了1次尝试，经历了7次严重不连续选代后达到收敛，增量步长保持为第1个增量步中的6.25e-06。
第3个增量步只做了1次尝试，经历了5次严重不连续选代后达到收敛。由于连续的2个增量步都较容易达到收敛，ABAQUSStundard自动将增量步长增加为原来的i50%，即9.375e-06。
其余增量步的分析过程与此类似，不再详述。
ABAQUS6.7版本改进了对严重不连续选代的处理方法，详见ABAQUS6.7帮助文档《ABAOUS Release Notes》第11.3节“New default approach to the handling of severe discontinu-ities in ABAOUS/Standard”.
图10-1窗口底部的Errors 和 Warnings标签页显示了 DAT文件、MSG 文件和 STA 文件中出现的前10个错误信息和警告信息。如果错误信息或警告信息超过10个，可以在上述文件中找到完整的信息。
如何查看ABAQUS/Explict分析作业的运行状态?

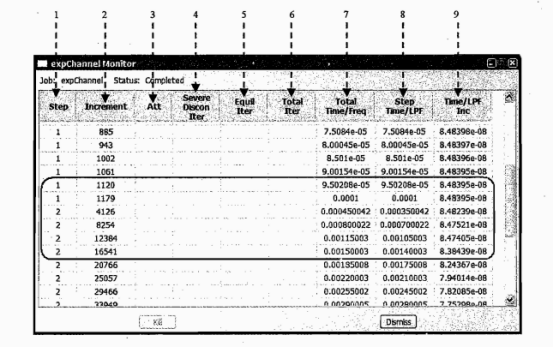

对于ABAQUS/Explicit 分析作业，同样可以在Job Manager 对话框中单击 Monitor 查看其运行状态。图10-2所示的例子，其中各列数据的含义同图10-1。
图10-2监控ABAQUS/Explieit分析作业
ABAQUS/Explicit分析不需要进行迭代，因此图10-2中的第3~6项均为空白。ABAQUS/Explicit 的计算结果以应力波的形式传递，增量步数目很多，而每个增量步很小。例如，图10-2所示的例子中，分析步1使用了1179个增量步，分析步时间为0.0001，增量步长为8.48395e-08。
（内容、图片来源：《ABAQUS有限元分析常见问题解答》，侵删）
