使用Prope-ty功能模块中的菜单Profile(梁截面形状)，可以定义以下类型的梁截面形状和尺寸：箱形(box)、管形(pipe)、圆形(circular)、矩形(rectangular)、六边形(hexagonal)、梯形(trapezoidal)、【形、L形、T形、任意形状(arbitrary)和广义形状(generalized)。例如，图4-2显示了创建I形梁截面时的对话框。
如何在ABAQUS/CAE中显示梁截面形状？
ABAQUS6.7新增了显示梁截面形状的功能，对应的ABAQUS/CAE 操作如下：除了 Vi-sualizalion 功能模块和 Sketch 功能模块之外，在任一功能模块下选择菜单 View→Fart Display Options 或 Assembly Display Options，在弹出的对话框中选中Render beam profiles(如图 4-3所示)。

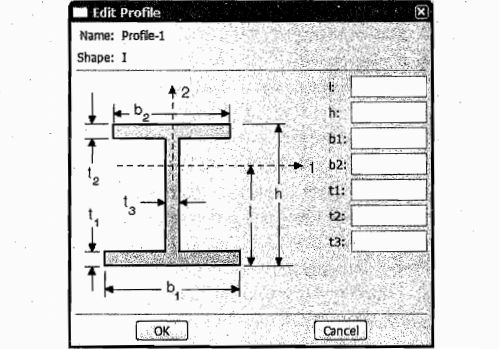

图4-2创建1形梁截面形状
提示：只有定义了梁横截面方位(beamorientaton)，才可以显示梁截面形状(详见本书
第4.2.3节“梁横截面方位”)。

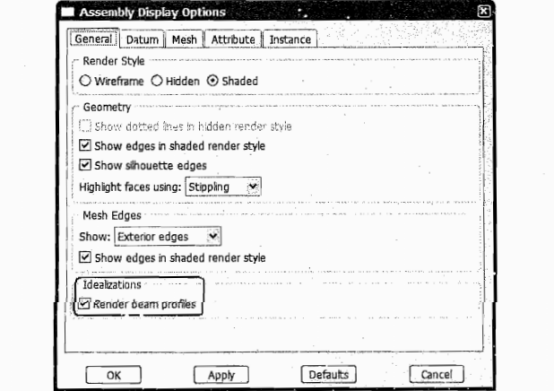

图4-3显示梁截面形状
4.2.2 截面属性
截面属性(section)和梁截面形状(profle)有何区别？
只有梁在定义其截面属性时才需要指定第4.2.1节介绍的梁截面形状(profile)，而ABAQUS中的截面属性(section)是一个更广义的概念，它包含了材料特性(例如弹性模量、泊松比和密度)和截面的几何参数(例如壳的厚度和杆的面积)。
在ABAOUS中不能直接定义部件或单元的材料特性和截面几何参数，而是要首先创建相应的截面属性，再将截面属性赋予部件。
常用的截面属性类型为：实体截面属性(solidsection)、壳截面属性(shell section)、梁截面属性(beam secton)。只有当部件的类型为线框(wire)时，才能为其赋予梁截面属性。
提交分析作业时，为何在 DAT文件中出现错误提示信息“elements have missing property definitions(没有定义材料特性)"?

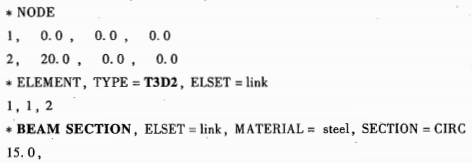

提交分析作业时，在DAT文件中出现下列错误信息：
* * ERROR：. 80 elements have missing property definitions The elements have been identified in element set ErrElemMissingSection。
错误原因：单元类型为T3D2(3维2节点架单元)，不能为其赋予梁截面属性(*BEAMSEC-TION)。
解决方法：根据模型需要，可以将单元类型改为梁单元，或者保持单元类型T3D2不变，为其赋予正确的截面属性类型。在ABAQUS/CAE中为桁架定义截面属性时，应该如图4-4所示的那样，将类型设为Truss(架)，对应的INP文件为——
*NODE
1，0.0，0.0， 0.G2，20.0，0.0，0.0
*ELEMENT,TYPE =T3D2,ELSET - link
1，1，2
*SOLID SECTION,ELSET =link,MATERIAL = steel15.0
当出现本实例中的错误信息时，可能的原因是没有为某个部件(或部件上的某个区域)赋予截面属性，或者虽然赋予了截面属性，但截面属性的类型是错误的。此时，可以采用下列解决方法：
1）在 Visualization功能模块中，使用區(CreateDisplay Group)工具显示错误信息中提到的单元集合ErrElemMissingSection。
2）在Propery功能模块中，检查是否已经为这些单元赋予了截面属性。
3）如果已经赋予了截面属性，仍然出现上述错误信息，可能的原因是截面属性的类型
是错误的。
提示：定义截面属性时，平面应力单元、平面应变单元和轴对称单元都应该定义为实体截面属性(*SOLID SECTION)，而不是壳截面属性(*SHELL SECTION)。
