组件介绍
CST 组件允许您在 3DEXPERIENCE 平台上存储的 CST 模型上运行 CST 仿真。 在 CST 仿真运行之前，您可以修改 3DEXPERIENCE 参数或输入到 CST 仿真的 CST 参数，例如载荷和尺寸。 同样，运行 CST 仿真后，您可以捕获 3DEXPERIENCE 参数或从 CST 仿真输出的 CST 参数。
说明
使用CST组件前，请确保当前用户有在3DE平台有 Connector For CST 的使用权限
3DEXPERIENCE最低版本为 2021xFD04，CST工作室套装最低版本为 2021SP2.
模型准备

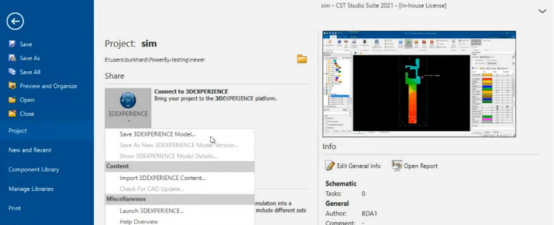

通过CST Powerby技术，数据无缝接入3DE平台。

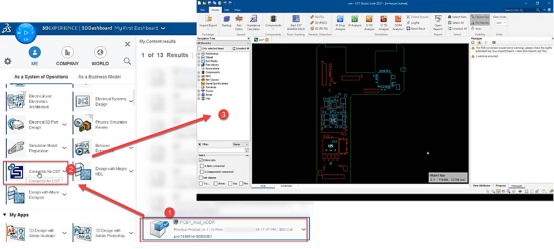

登录3DE平台，通过Connector For CST 这个App加载平台中模型进行仿真
计算完成，数据直接保存到3DE平台
配置CST组件

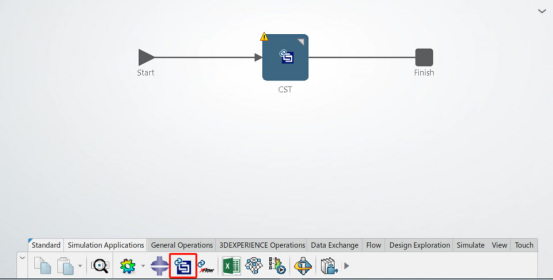

从操作栏的“模拟应用程序”部分，单击 CST 并将其放在流程图上。双击 CST

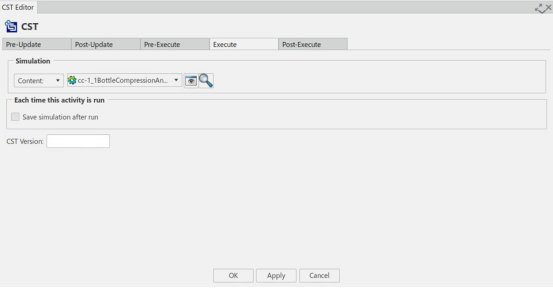

从出现的 CST 编辑器中，点击Execute 标签页，点击放大镜，选择模型：

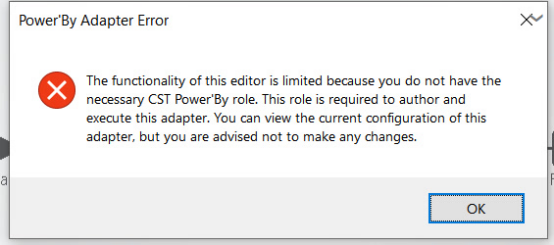

如果出现以下报错，需要增加 role 权限（如：SXK）

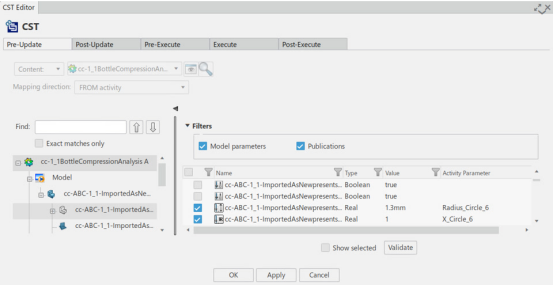

从出现的 CST 编辑器中，选择 “Pre-Update”选项卡进行几何输入的参数映射。通过勾选对应参数，可以在Activity Parameter中自动创建出对应的参数，进行绑定。

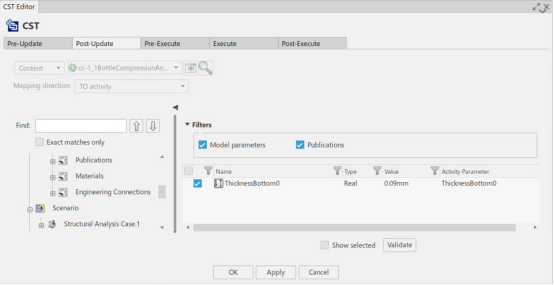

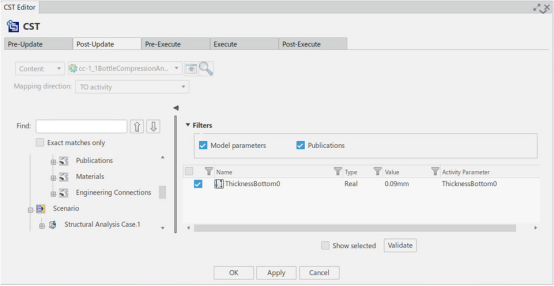

选择“ Post-Update”选项卡，然后配置输出参数。
选择“ Pre-Execute”选项卡，然后定义和配置仿真输入参数。
选择 “Post-Execute” 配置，勾选需要绑定的仿真输出参数，流程执行完成可动态获取：

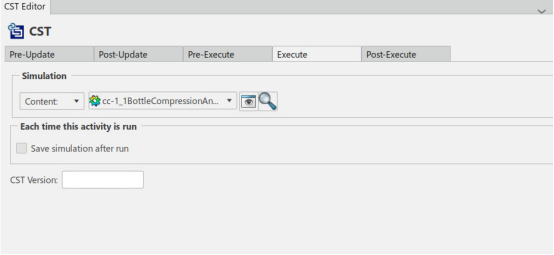

配置执行选项
注意: 执行选项的配置很重要, 会影响流程到底是否能运行成功.
Save simulation after run: 为了避免多个并发保存操作发生冲突，如果您在多个 3DOrchestrate 站上并行运行 CST 仿真，请清除此选项。 每次运行后保存仿真会降低性能，因为在服务器上保存数据需要时间。
CST Version: 运行之前，需要指定CST版本， 仿真作业将仅在安装了选定版本的 CST 的工作站上运行。
（内容、图片来源：达索系统论坛，侵删）
