1. 组件介绍
可以使用Abaqus适配器与Abaqus交换数据并控制Abaqus分析的执行，支持6.10以上版本。适配器可以扫描模型库（.cae）文件或者inp文件，生成可以被仿真设计器编辑的输入参数。这些参数包括载荷、边界条件和材料与截面属性，以及草图参数，比如挤压深度和倒角半径。适配器启动Abaqus分析，然后从结果（.odb或者.sim）输出中读取输出参数。
注意事项：
1. Abaqus组件 需要配置applicationinfo.xml 以确保 remote station可以求解;
2. 要解析inp或odb文件, 需要在客户端或者计算的服务器上配置安装Abaqus，并确保在命令行里面能够调用abaqus.bat运行。
1.1 模型数据文件里可以提取的参数
Abaqus适配器从模型数据文件（.cae）文件中提取参数并生成input文件来提交进行Abaqus分析。可以读取的参数是：
lPart features
Numerical features, such as diameter and extrusion depth
lGeometry features
Sketcher dimensions
Extrusion depth
Extrusion direction
lMaterial properties
Material table data
lSection properties
Numerical values, such as shell thickness
lInteraction properties
Friction coefficient
lLoads
Magnitudes
Concentrated force components
Body force or gravity components
Connector force components
Connector moment components
lBoundary conditions
Beam profiles
job名称会从模型数据文件（.cae）中读取用来构建Execution分页上的Abaqus命令，适配器生成input文件来提交进行Abaqus分析。因此模型数据文件必须定义job让适配器用来形成input文件的基础。
1.2 适配器如何与Abaqus/CAE交互
在Abaqus适配器执行过程中，适配器在执行路径下自动生成Python脚本（execInp.py），此脚本完成下面的任务：
1. 打开Abaqus/CAE模型数据文件副本。
2. 基于仿真设计器的流程驱动的数据修改输入参数值。
3. 生成几何图形，如果需要。
4. 更新有限元模型，如果需要。
5. 为在Abaqus/CAE模型数据文件中定义的所有job写解析器的输入文件。
6. 保存Abaqus/CAE模型数据文件。
1.3 Abaqus配置文件
Abaqus适配器配置文件允许决定从ASCIIAbaqus输入文件（.inp）提取哪些参数。特别的是，它控制了Abauqs输入文件和数据文件的解析，控制了从数据文件（.dat）文件提取结果表格。然而，输出数据文件（.odb） 的解析不由这个配置文件控制。
默认情况下，Abaqus适配器配置文件位置位于：
<Process_Composer_Install_dir><operating_system>SMAWflExtensionsSMAWflAbaqus
注意：Abaqus适配器配置文件必须与输入文件的关键字绝对匹配。
2. 配置Abaqus适配器
2.1 读取和指定输入参数
（1）从Add区场点击Abaqus图标并拖拽到流程图里。

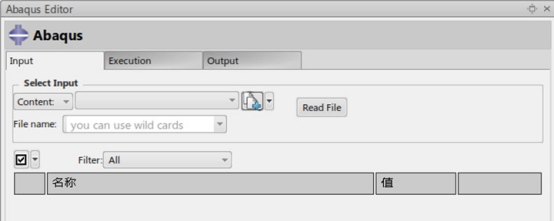

（2）双击Abaqus图标

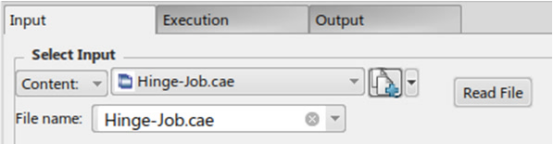

（3）在Select Insput部分，指定包含参数的文档。
a.选择一个已经添加到此流程中的文档。
b.搜索文档。
c.添加新非版本化文档引用
d.添加新版本化文档引用

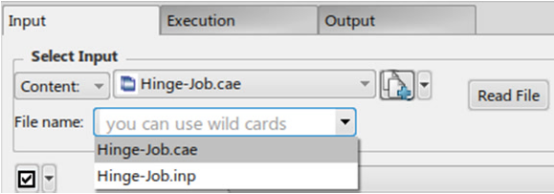

4.选择输入文件（.cae或者.inp文件）。
5.点击Read File

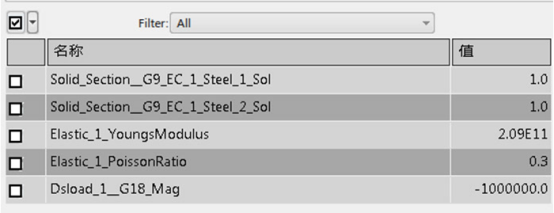

6.选择输入参数。
7.点击OK。
2.2 配置执行选项
可以控制Abaqus适配器在执行过程中的操作，可以指定下列执行选项：
l仿真设计器用来提交job到Abaqus的命令；
l决定从Abaqus输入文件提取哪些参数的配置文件；
l从Abaqus输出数据文件提取的数据类型；
lAbaqus在日志中描写的信息。
1. 从Add区场点击Abaqus图标并拖拽到流程图里。
2. 双击Abaqus图标

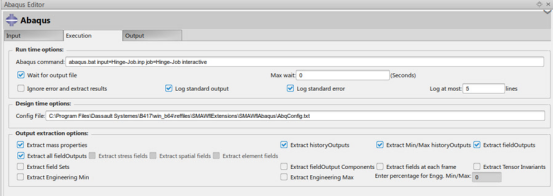

3. 点击Execution分页。
4.在Run Time options：区场设置下列选项：
a.在Abaqus command：里指定启动Abaqus的命令和选项。默认格式如下：
abaqus.bat input=input_file job=job_name interactive
b.Set the Wait for output file option。适配器等待一段时间（Abaqus命令行返回后）至Abaqus输出文件可用。在输入时间。
c.Ignore error and extract results。是否在日志文件中忽略错误信息。
d.Log standard output。将所有标准输出写入日志文件。
e.Log standard error。将所有Abaqus的标准错误信息写入日志文件。
5.Config File：输入配置文件的位置。一般保持默认。

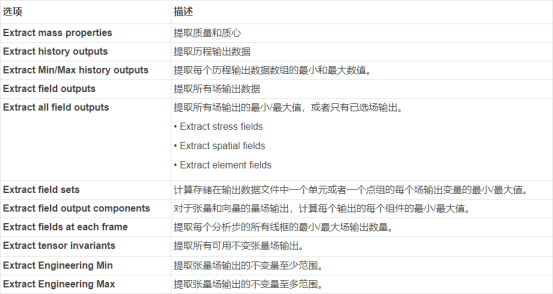

6.设置输出选项。
7.点击OK。

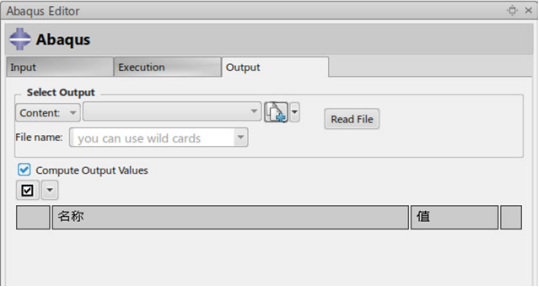

2.3 读取和指定输出参数
可以使用Abaqus适配器读取已存在输出数据库文件（.odb，.sim）并配置仿真流程执行中被Abaqus适配器提取的参数。注意：显示的输出文件名称是基于在Input分页上选定的输入文件名称自动配置的。
1.从Add区场点击Abaqus图标，并拖拽到流程图里。
2.双击Abaqus图标
3.点击Output分页。

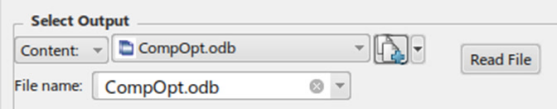

4.在Select Output部分，指定包含参数的文档。
a.选择一个已经添加到此流程中的文档。
b.搜索文档。
c.添加新非版本化文档引用。
d.添加新版本化文档引用
5.点击Compute Output Values来确定是否在设计时间计算输出参数的值。
6.点击Read File。
7.在参数列表里选择要使用的输出参数。
8.点击OK。
（内容、图片来源：达索系统论坛，侵删）
