选择激励
各端口的Amplitude、Phase设置和Excitation Type
Simulation > Setup Solver > Stimulation Settings
CST软件不使用已经定义好的全部Port,只希望使用特定Port进行仿真时,可以在Excitation List中进行设置。

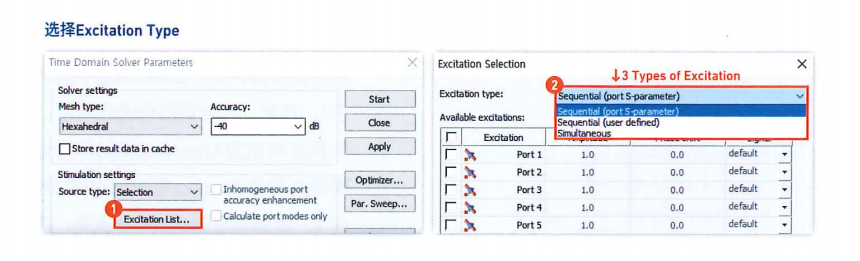

设置方法如下: Stimulation Settings中,在Source Type下拉菜单中选择Selection后,点击Excitation List弹出Excitation Selection对话框就可以更改端口设置。在此对话框中勾选需要进行仿真的Port,也可以更改Port的Amplitude和Phase,还可以设置为依次激励还是同时激励。
Excitation Type有三种。第一种是Sequential(port S-parameter)方式,依次释放Port进行仿真分析。该设置中采用幅度为1,相位为0的固定Signal,可以查看Standard S-ParameterResult。第二种是Sequential(user defined)方式,依次释放Port进行仿真分析,但是用户可以更改Amplitude, Phase和Signal。第三种是Simultaneous方式,Signal同时入射到选中的端口进行仿真分析。想要了解CST价格,可咨询联系电话索取报价。
通常在阵列天线仿真中了解各端口的Amplitude和Phase信息时,通过Simultaneous功能可以很快确认阵列天线的辐射模式。
【TIP】设置simultaneous的状态下进行仿真时,因为不是依次计算各端口获取的传输特性,S-Parameter结果不会输出到Output,而是输出到F-Parameter。该结果显示Farfield之间的Coupling特性,而不是端口之间的传输特性。
优化器的使用方法
Parameter的优化过程!
Simulation > Solver > Optimizer

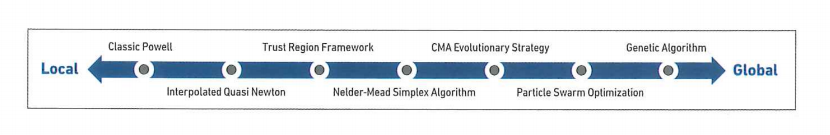

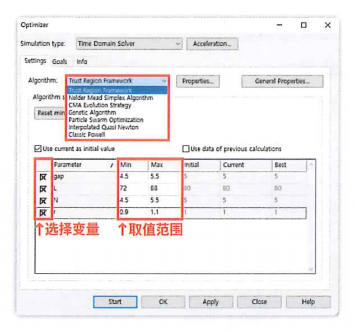

在CST软件中利用Optimizer可以自动查找满足优化目标值的变量取值。Optimizer的Settings选项卡中可以选择算法和变量取值范围。优化算法共有七种可供选择。局部优化算法适用于需要优化的变量数量少,Parameter取值范围小的优化,全局优化算法适用于需要优化的变量数量多,Parameter取值范围大的仿真优化,我们要根据实际情况选择最佳解决方案。通常全局优化算法需要更多计算时间。

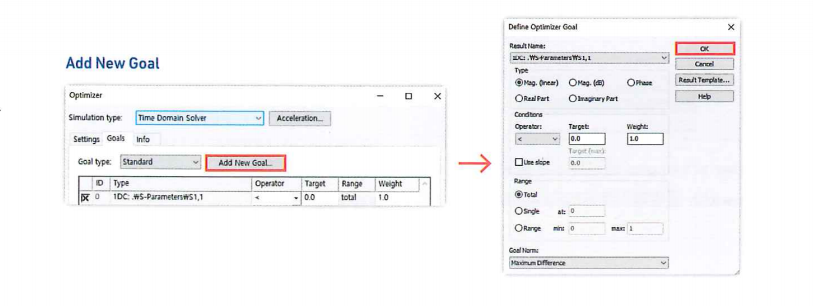

设置完变量后,在Goals选项卡中点击 Add New GoaL 按钮设置目标值。Result Name中选择优化对象,Conditions中设置目标值的Target和Operator。
下方的Range中可以选择频率范围,在设置的频率范围内进行优化。点击ok按钮完成Goal设置。想要了解CST价格,可咨询联系电话索取报价。
使用参数扫描功能
随Parameter变化的结果一目了然!
Simulation > Solver > Setup Solver > Par. Sweep

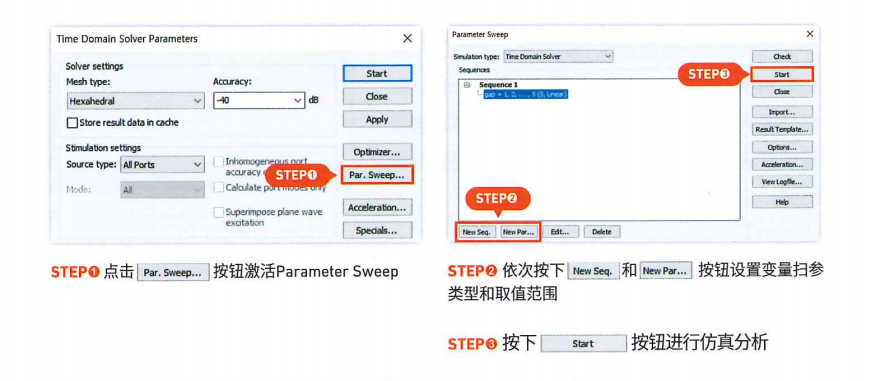

在CST软件中,如果直接更改变量的取值,再重新运行仿真得到结果,需要很多的时间和精力。CST中使用Parameter Sweep功能,可以做到更改变量取值对仿真结果造成的影响一目了然。按下面的操作步骤进行参数扫描。

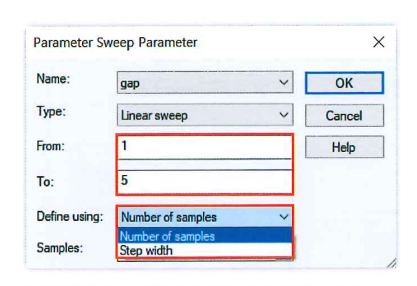

l Number of samples 通过样本数量决定步长
l Step width 直接输入步长(Step width)

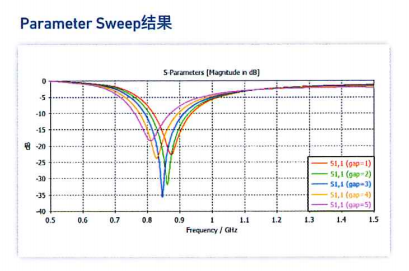

完成参数扫描后,可以通过扫参结果了解变化趋势。
CST教程可以帮助大家熟悉CST的操作使用技巧,欢迎大家咨询ABAQUS软件、ABAQUS价格、 CST软件、CST价格、ABAQUS培训、ABAQUS下载、ABAQUS试用、CST培训、CST下载、CST试用。
