CAD/EDA文件的导入导出
Modeling > Exchange > Import / Export

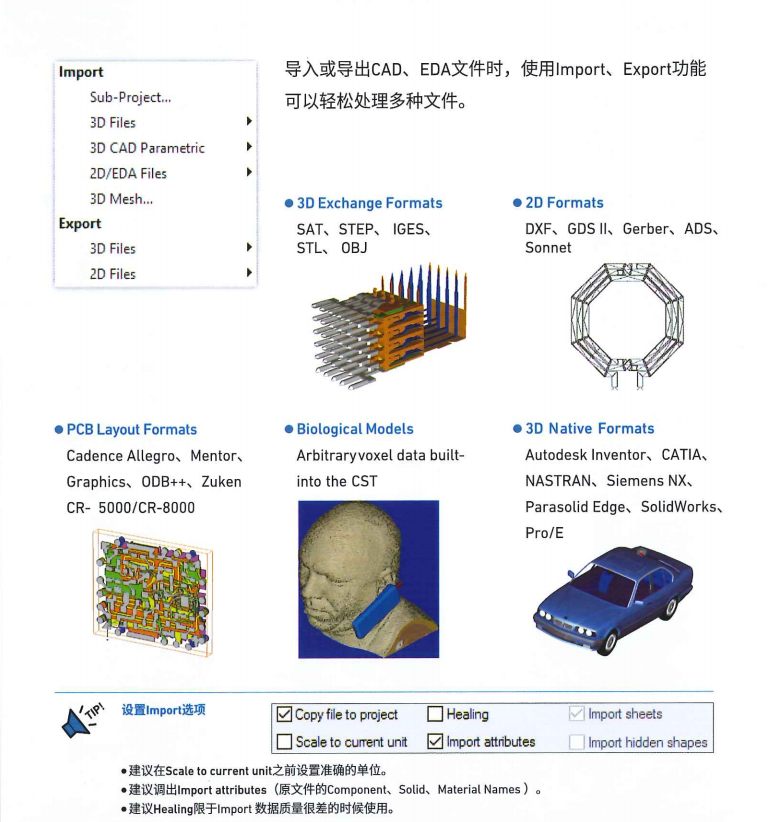

导入或导出CAD、EDA文件时，使用Import、Export功能可以轻松处理多种文件。
l 建议在Scale to current unit之前设置准确的单位。
l 建议调出Importattributes (原文件的Component、Solid、Material Names)。
l 建议Healing限于Import数据质量很差的时候使用。
使用Shape功能的建模
画出多样的Model！
Modeling > Shapes

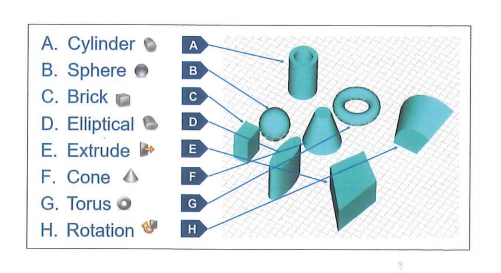

利用Shape功能可以轻松创建各种实体形状。

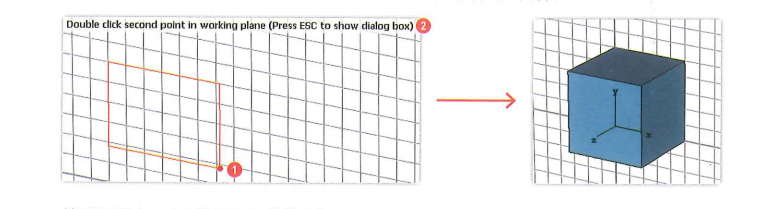

选择需要的实体形状(这里是Brick) 后，双击鼠标开始创建实体。

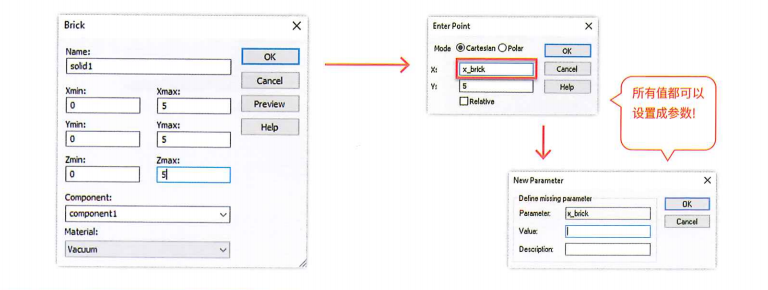

按下Esc键可以直接输入实体的坐标。
调用材料库中的材料
了解一下怎么调用Library中的材料！

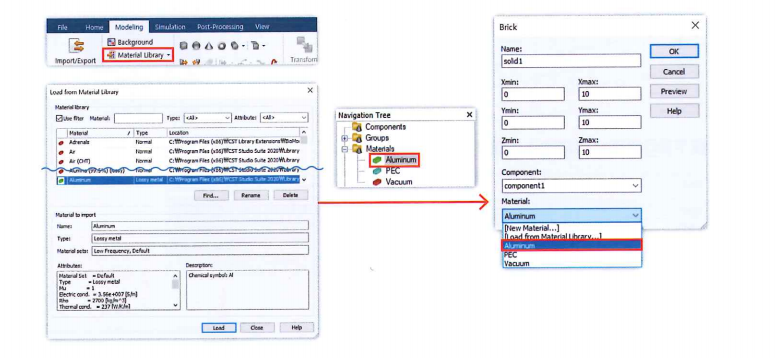

Modeling > Materials > Material Library > Load from Library
CST中有两种方式设置材料属性。第一种方式是直接调出保存在Library的材料属性。CST在材料库中提供了各种材料属性，用户可以参考材料库中的材料属性，也可以将材料库中的材料直接用于模型。
Filter：Library内提供Filter功能，方便搜索所需的材料数据。
Type：Library内保存的材料Type分为Normal、Lossy Metal。指定为Normal的材料是电介质,指定为Lossy Metal的材料是有耗导体。
【TIP】如果将MaterialType设置为Lossy Metal，该材料就不能进行反映穿透的仿真分析。要进行反映穿透的仿真，需要重新指定为Normal MaterialType，并在材料属性中设置Loss值即可。
Load：Library中调出材料数据时，调出的材料会保存到Navigation Tree Materials文件夹内。Modeling时可选择已调出的材料进行使用。
创建新的材料
直接创建仿真所需的新材料！
Modeling > Materials > New / Edit > New Materials
CST中设置材料属性的第二种方式是用户直接创建新材料。创建新材料所需的各种参数值都是基于实测数据，这样有利于得到准确的仿真结果。
Material Type：
主要的Material Type分为Normal、Lossy Metal、PEC三种。Normal类型用于设置电介质，Lossy Metal类型用于设置有耗导体。PEC用于设置理想导体。除此之外，还提供各种等效材料类型，以便轻松进行Thin Panel,ohmic Sheet,Perforations等仿真分析。各种Type的材料，请见Appendix07.Material Overview。
Material Setup：

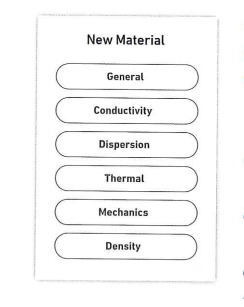

设置材料参数需要输入下方6个Tab构成的New Material输入栏，以NormalType为例进行说明。
l General 输入新材料的介电常数、磁导率(也可以变更Color)
l Conductivity 输入Constant的Electric/Magnetic Conductivity值Dispersion 可选择多样的
l Dispersion Model (Debye1st order、Debye 2nd order、Drude 等)，用户可以直接在Table中输入与频率相关的色散值
l Thermal 利用CST MPS进行热分析时，输入Thermal Conductivity等热相关参数。
l Mechanics 利用CST MPS进行结构仿真分析时，输入Young'sModulus等结构相关的参数。
l Density输入该材料的密度
【TIP】自己创建的材料还可以保存到该PC的Library!
勾选New MaterialGeneralTab下方的Add to materiallibrary即可！
