指定集中移动热源
如果在热分析中使用的有限元尺寸明显大于激光点的尺寸，则可以将激光点近似为集中的移动热通量(见图2)。要完全定义集中移动热源，需要以下步骤：
l按照点刀具路径-网格相交的约定，在事件序列中定义激光的扫描轨迹和功率(见点刀具路径网格相交)。
l创建一个名称以“ABQ_AM”开头的表集合。表集合必须包含类型为“ABQ AM MovingHeatsource”的参数表。
l在参数表中，包括对点热源事件系列的引用，并将热源类型设置为“集中”
l请参考分布式负载定义中的表集合。
Abaqus软件计算并根据指定的扫描轨迹自动将移动的热通量应用到每个元素。

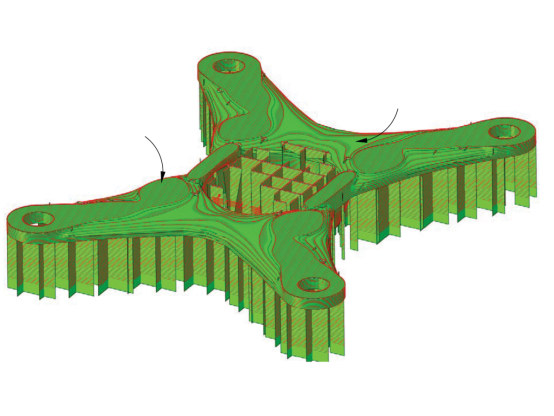

图2：激光热源的路径。
输入文件用法：使用以下选项来定义集中移动热通量:
*EVENT SERIES, NAME=event series name, TYPE="ABQ_AM_PowerMagnitude"
data lines to define the motion of the laser spot
*TABLE COLLECTION, NAME="ABQ_AM_table collection name"
*PARAMETER TABLE, TYPE="ABQ_AM_MovingHeatSource"
event series name, "Concentrated"
*PROPERTY TABLE, TYPE="ABQ_AM_AbsorptionCoeff"
absorption coefficient
...
*STEP
*HEAT TRANSFER
...
*DFLUX
element set name, MBFNU, ,"ABQ_AM_table collection name"
...
用Goldak分布指定移动热源
如果热分析中使用的有限元尺寸与激光光斑的大小相当，则根据激光能量分布的Goldak规则，激光功率Q可以分布在一个体积上。图3显示了来自激光源的能量分布q的Goldak表达式。局部x轴指示由事件序列段定义的激光运动方向。要完全定义移动热源，需要以下步骤:
l类似于集中移动热源的定义，定义事件序列中激光点的轨迹。
l创建一个名称以“ABO AM”开头的表集合。表集合必须包含类型为“ABQ AM_MovingHeatsource”的参数表和类型为“ABO AM MovingHeatSource_Goldak”的参数表。
l…在“ABQ_AM_MovingHeatsource”类型的参数表中包括对移动热源的事件系列的引用，并将热源类型设置为“Goldak”。
l在“ABO AM MovingHeatsource Goldak”类型的参数表中定义Goldak分布的参数(a、b、cf、cr、ff和fr
请参考分布式负载定义中的表集合。Abaqus软件计算和应用移动分布的热通量自动根据指定的Goldak分布和扫描轨迹

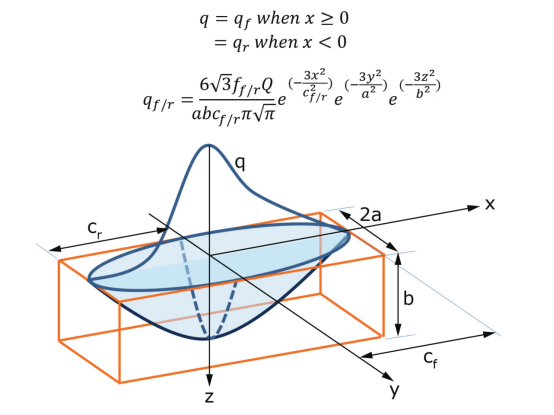

图3：能量分布的Goldak表达式。
输入文件用法：使用以下选项定义具有Goldak分布的移动热源：
*EVENT SERIES, NAME=event series name, TYPE="ABQ_AM_PowerMagnitude"
data lines to define the motion of the laser
*TABLE COLLECTION, NAME="ABQ_AM_table collection name"
*PARAMETER TABLE, TYPE="ABQ_AM_MovingHeatSource"
event series name, "Goldak"
*PARAMETER TABLE, TYPE="ABQ_AM_MovingHeatSource_Goldak"
# subdivisions in x-direction, # subdivisions in y-direction, # subdivisions in
z-direction,
a, b, cf
, cr,
ff
, f
r
, box size factor
*PROPERTY TABLE, TYPE="ABQ_AM_AbsorptionCoeff"
absorption coefficient
...
*STEP
*HEAT TRANSFER
...
*DFLUX
element set name, MBFNU, ,"ABQ_AM_table collection name"
...
