Abaqus软件的复交点与CZone区域分解
图5显示了一个零件的特写视图，该零件具有T形连接几何形状，在不同区域挤压在折叠壳体的不同侧面上。折叠后的外壳会经历自我接触。该实例表明，可压碎体具有复杂的几何形状，双面靶面可发生破碎，在破碎接触附近可发生非破碎接触。
图5：一个T形连接部分对折叠壳体表面的挤压。
CZone的Abaqus软件的实施允许破碎区域被分割跨域与分布式内存并行化相关联的域分解。
挤压状态演变
表1总结了辅助节点可能的挤压状态设置。表1第一列中的值反映在输出变量CRUSHSTATE中。节点可以具有“不可压碎”(0)、“非触发器”(1)或“触发器”(2)的初始状态。不可压碎”节点没有与相邻元素相关的压碎，也永远不会压碎。在模拟过程中，如果相邻节点开始破碎或相邻单元发生材料破坏，非触发节点将被重新分配为触发状态。
一旦接触，“触发”节点产生与指定的接触压力-超闭合关系一致的接触压力(见接触压力-超封闭关系)，如果满足以下条件之一，则成为“主动破碎”节点：
l作用在次表面下的可压碎材料平面上的接触压力达到压碎起始应力，并且接触表面之间的角度大于压碎起始角或
l一个相邻的次级节点是主动破碎的，并且接触面之间的角度大于破碎连续角。
默认情况下，挤压起始应力等于挤压应力，但您可以指定一个比例因子来增加挤压起始应力，使其高于默认值。挤压起始和挤压继续的默认阈值分别为30°和25°。接触表面之间的角度总是在0°到90°的范围内，因此将任一阈值角度重置为0°导致所有触点满足各自的角度阈值。

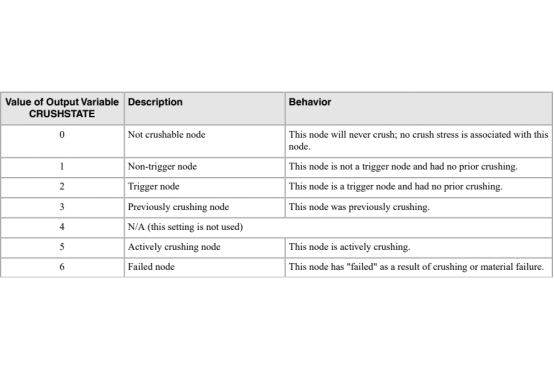

表1：辅助节点的压碎状态设置。
'主动挤压”节点的接触力等于挤压应力乘以挤压面积。次节点继续挤压，直到：
它脱离接触或接触面之间的角度低于挤压连续角。在这种情况下，节点状态被重置为“先前破碎”由于破碎或其他类型的材料失效，所有相邻的元素都被删除。在这种情况下，节点状态是“失效”的。如果接触表面之间的角度大于挤压持续角度并且满足以下条件之一，则具有“先前挤压”状态的节点继续挤压：
作用在次表面下的可压碎材料平面内的接触压力达到压碎应力;或一个相邻的次级节点正在活动挤压。
输入文件用法：
使用以下选项将节点初始化为“trigger”状态(默认)，并指定挤压起始比例因子挤压起始角度和挤压延续角度：
*表面属性赋值，属性=压碎触发器表面名称，触发器，比例因子，压碎起始角，压碎延续角
使用以下选项将节点初始化为“non-trigger”状态，并指定挤压起始比例因子、挤压起始角度和挤压延续角度(以防该节点随后成为触发节点)：
*表面属性赋值，属性=破碎触发器表面名称，无触发器，比例因子，破碎起始角，破碎延续角
使用以下选项将节点初始化为"不可压碎"(no crushable)状态：
表面属性分配，属性=压碎触发表面名称，无压碎
Abaqus软件/CAE用法：交互模块：创建交互：一般接触(显式)：表面属性：挤压触发器分配：编辑：
选择曲面或材质，单击箭头将曲面或材质转移到厚度指定列表。
温馨提示：
此文档为达索官方英文文档翻译，尽管我们已经尽力确保准确性，但在翻译过程中可能会有一些错误或细微差别。如果想要了解官方原版，可联系客服进行索取。
