裂纹单元表面的法向流
您可以通过定义孔隙流体材料的流体泄漏系数来允许正常流动。该系数定义了位于裂纹元件边缘和裂纹元件表面处的幻像节点之间的压力-流量关系。如图13所示，流体泄漏系数可以解释为裂纹元件表面有限层材料的渗透性。

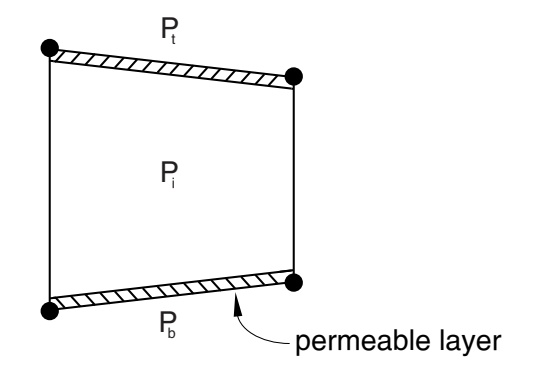

图13：作为渗透层的渗漏系数解释
其中q和q是进入裂纹单元的顶面和底面的流速，p，是位于裂纹元件边缘处的幻像节点处的压力;p和p，分别是裂纹元件的顶面和底面上的孔隙压力。您可以选择将泄漏系数定义为温度和场变量的函数。
或者，您可以使用用户子程序UFLUIDLEAKOFF来定义更复杂的泄漏行为，包括通过使用依赖于溶液的状态变量来定义时间累积阻力或结垢的能力。
输入文件用法：
使用以下选项定义泄漏系数：
*流体泄漏
使用以下选项将泄漏系数定义为温度和场变量的函数
*流体泄漏，依赖性
使用以下选项在用户子例程UFLUIDleakoff中定义更复杂的泄漏行为
*流体泄漏，用户
Abaqus软件/CAE用法：使用以下选项定义泄漏系数
属性模块：材料编辑器：其他->孔隙流体->流体泄漏：类型：系数
使用以下选项将泄漏系数定义为温度和场变量的函数：
属性模块：材料编辑器：其他->孔隙流体->流体泄漏：类型：系数：切换到使用依赖于温度的数据并选择字段变量的数量
使用以下选项在用户子例程UFLUIDleakoff中定义更复杂的泄漏行为
属性模块：材料编辑器：其他->孔隙流体->流体泄漏：类型：用户
裂纹表面内流体流动的热效应
如果考虑裂纹单元表面内流体流动的热效应，则热传导响应包括裂纹表面内的切向热流对流、间隙流体与断裂表面之间的正常热对流以及通过裂纹单元表面的流体流动所产生的正常热流。
可选地，您可以包括间隙流体和断裂表面之间的正常热对流正常的热对流定义为q h = (- ) q q t ti t
and
q h = ( - ), q q b bi b
其中g和q是进入裂纹单元的顶面和底面的热通量，分别为;0，是位于裂纹元件边缘上的幻像节点处的温度，以及0，和0，分别为裂纹元件的顶表面和底表面上的温度。
输入文件用法：
使用以下选项指定流体的热容和电导率属性
*比热，孔隙流体
*电导率，孔隙流体
使用以下选项定义间隙膜系数:
*间隙对流
Abaqus软件/CAE使用方法:
Abaqus软件/CAE不支持定义流体的热容、导电性和间隙膜系数。
