定义具有恒定角度的周期模型
要定义一个具有恒定角度的周期性模型，必须指定图2中所示的点a和b的坐标，以定义对称轴。然后在生成的周期性模型中定义原始扇区的段角0(以度为单位)和三维重复扇区的数量N(包括原始扇区)。
输入文件用法： *对称模型生成，周期=常数 点a和点b的坐标
定义具有可变角度的周期模型要定义具有可变角度的周期模型，原始扇区两侧的表面必须是完全平面的。您指定图2所示的点a和b的坐标，以定义对称性轴然后在生成的周期性模型中定义原始扇区的段角0(以度为单位)和三维重复扇区的数量N(包括原始扇区)。接下来，你指定一个additiona一些三维部门产生，M，和角缩放因子，f，在圆周方向相对于原来的部门将适用于这些额外的部门。您可以根据需要定义额外的扇区和缩放因子对。
输入文件用法：*对称模型生成，周期=点a和b的可变坐标
M.f
M.
等等
例如，下面的输入创建了一个210°的三维模型，其中有7个扇区，角度分别为20°、20°、30°、30°、40°和40：
*对称模型生成，周期=变量
斧头A“AB”BBZ
20.0,23,1.52,2.0
对网格不匹配的对称曲面应用约束

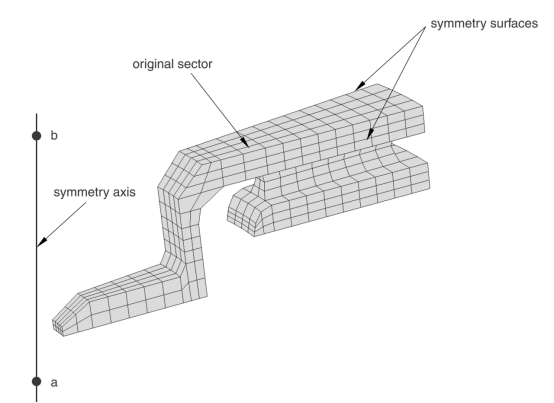

如果原始扇区中的对称表面具有精确匹配的网格，如图3所示，当围绕对称轴旋转原始扇区以创建周期性模型时，生成的任何重复节点将被自动消除，以确保网格在相邻扇区之间正确连接。
图3:原始扇区上具有精确匹配网格的曲面。
在所有其他情况下，您必须在原始模型中原始扇区的每一侧定义一对或多对相应的曲面(请参阅关于曲面)，并在对称模型生成定义中指定相应的曲面对。
可选地，您也可以指定公差距离，在该公差距离内，扇区的一个表面上的节点必须位于要约束的相邻扇区的相应表面上。扇区表面上距相邻扇区的相应表面比该距离更远的节点不受约束。公差距离的默认值是原始扇区表面中典型元素大小的5%或10%，这取决于是否使用节点到表面或表面到表面类型约束
您还可以指定是否应使用表面到表面(默认)约束或节点到表面约束。然后，当围绕对称轴旋转原始扇区以创建周期性模型时，将自动生成的对应曲面的相邻对之间的约束应用于自动生成的基于曲面的系约束(网格系约束)。每一个指定对的第一个面是第二个
曲面上的所有节点的自由度将被内部生成的多点约束消除。
输入文件用法
在原始模型中使用以下选项:
表面，名称=主要
表面，名称=次级
在新模型中使用以下选项，每个扇区的角度都是恒定的:
*对称模型生成，周期=常数斧头、A、ABXBZ
次要的，主要的，公差距离，表面或节点
在新模型中为每个扇区使用可变角度的以下选项:
*对称模型生成，周期=变量斧头，啊，一个“由乙，乙
IV
M
次要的，主要的，公差距离，表面或节点
