旋转轴对称截面
你可以创建一个三维模型，通过旋转一个二维轴对称模型的横截面，围绕一个对称轴从一个指定的参考平面(0=0.0)开始。对称轴和新的三维模型的参考平面可以在相对于全局坐标系的任何方向定向(见图)。可以指定圆周方向上的非均匀离散化。

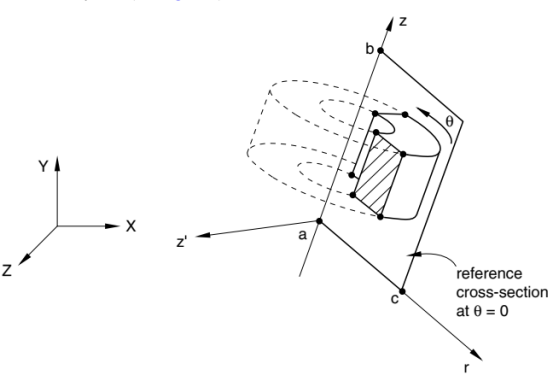

图1：旋转轴对称截面。
指定图1中所示的点a、b和c的坐标，后面跟着一个列表，该列表定义了圆周方向上的离散化，其中包含线段角度、每个线段的元素数量和线段的偏置比。几个分段角，每一个具有不同的单元细分数和不同的偏置比，可以用来定义围绕旋转模型周长的完全离散化。通过360.0°旋转的截面的端点总是连接到旋转原点，0=0.0，不管重复节点公差的值是什么。
输入文件用法：对称模型生成，旋转
本地定位系统
应力、应变等的单元输出通常采用局部柱面定向系统。如果原始轴对称模型中的材料不包含方位定义，则会提供预设的局部方位定义。这个默认的方位是由系统的极轴沿着转轴定义的，并围绕局部1方向额外旋转90.0，这样局部轴为 1=径向，2=轴向3=环向。如果使用壳或膜，局部2轴和3轴在壳或膜表面上的投影被取为表面上的局部方向。 即使在原始轴对称模型中指定了方向，也始终提供该方向系统。然而，如果轴对称分析的结果映射到新的三维模型(参见从对称网格或部分三维网格到完全三维网格的转换结果)，并且方向定义与原始模型中的材质相关联，原始的方向围绕对称轴旋转的方向将替换这个默认的方向定义。
控制新节点和元素编号
您可以定义三维模型周边的每个节点和元素之间的数字增量。编号从参考截面0=o.o开始。参考截面采用与原始轴对称模型相同的编号。默认值是在原始轴对称模型中使用的最大节点数和元素数。通过对编号的控制，您可以定义模型的其他部分，而不会立生元素和节点标签冲突的风险。每个偏移值应该分别大于或等于原始模型中使用的最大节点或元素标签。当指定偏移值，必须注意生成的节点或元素不超过允许的极大值，即999,999,999。
