CST软件如何正确地切取具有下倾波束阵列天线的水平面方向图？

作者 | 魏云飞

现在的基站天线基本都是波束扫描天线，即通过调节各阵列单元之间的相位使得阵列波束具有一定的下倾角度。这样的天线在5G通信中应用得更多。

在CST中对这类型的天线仿真完成后，我们如何正确地切取其下倾波束的水平面呢？我们以下面这个交叉振子组成一个9单元的线阵为例，工作频段：20.5-21.5GHz。如下图所示。

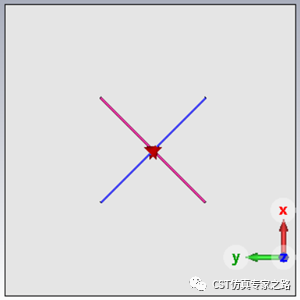

阵列单元

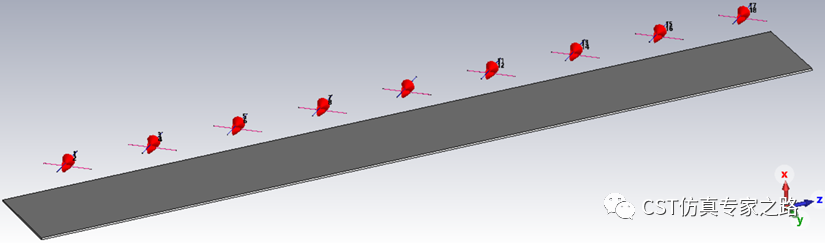

阵列

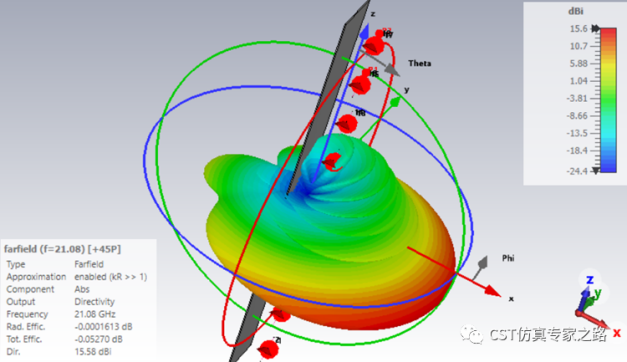

阵列单元间距8.9mm，单元之间相差50°，则波束下倾13°。下面是21.08GHz的远场方向图。这里阵列方向图的合成要用到combine results，查看±45°极化天线方向图请参考FAQ122：如何查看±45°极化天线的远场辐射方向图？

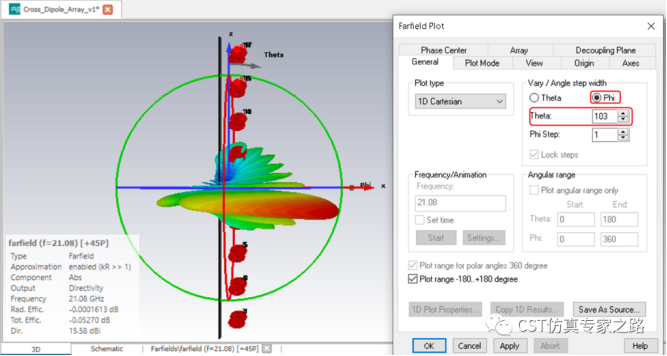

水平面为Phi面，沿着Theta方向下倾13°，则主波束在Theta面的最大辐射方向在Theta=103°。选择Farfield Plot>Properties>General，Plot type设为1D Cartesian，设置角度，如下图。

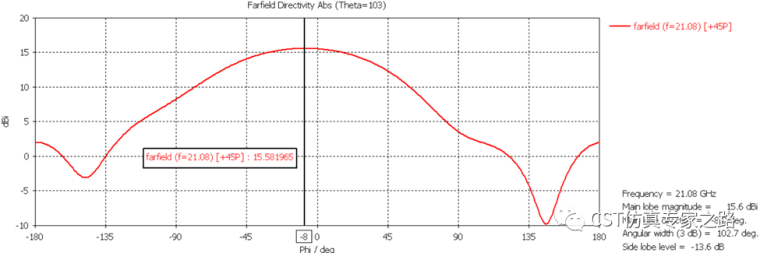

从切取的水平面方向图看，最大directivity是15.58dBi，我们看到3D的远场辐射方向图里最大的directivity也是15.58dBi，因此，对这个下倾波束的水平面切取是正确的。

（内容、图片来源：CST仿真专家之路公众号，侵删）
