二、双向混合求解任务的场路联合仿真

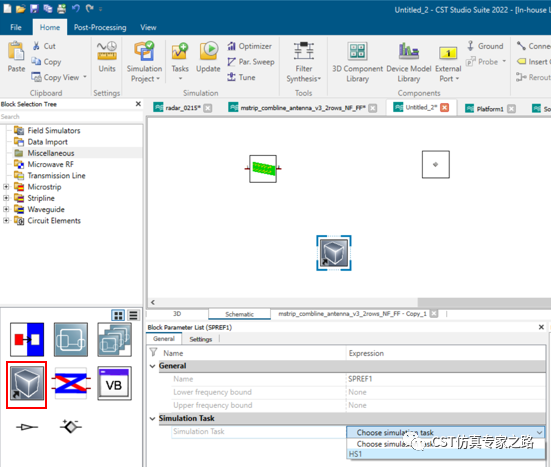

如果想要得到双向混合求解条件下的天线隔离度仿真，或者为source定义自定义的端口输入，或者想对source的端口做电路匹配，可以创建一个S parameter task或者transient task进行场路联合仿真。首先添加一个simulation project reference block，同时在simulation task要选择HS1。
此时simulation project reference block变成了HS的图标，同时会出现类似[Source1]1的pin，用来表示3D模型中source中的端口位置。同时可以连接对端口添加external port或者element做端口匹配。

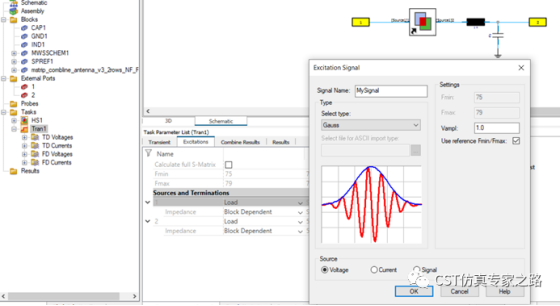

此时可以添加transient task，并为source定义信号。当然也可以创建S parameter task。

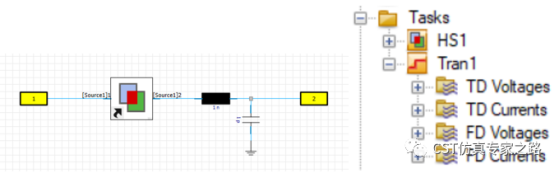

对tran1进行update，可以得到电路任意位置或者端口的电压电流时域频域波形。
总结：
1. Hybrid solver提供了一个非常友好的界面，在同一个工程里导入source，platform。不需要先仿真source（天线），然后提取场源文件，再导入到平台所在的project中。
2. hybrid solver task中的Bi-directional（双向耦合混合求解任务）能够考虑到platform对source的影响。简单理解，就是双向耦合混合求解可以仿真天线周围环境对天线的影响。
3. 2022版新增的simulation project reference block功能，可以实现双向混合求解的场路联合仿真。可以做天线隔离度仿真，可以自定义输入激励波形，可以对Hybrid工程进行电路匹配，可以获得电路上各点的电压电流波形。
（内容、图片来源：CST仿真专家之路公众号，侵删）
