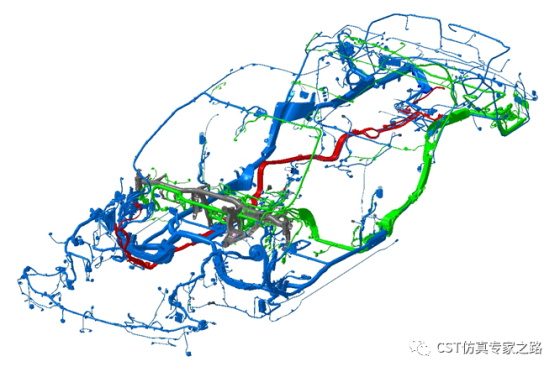

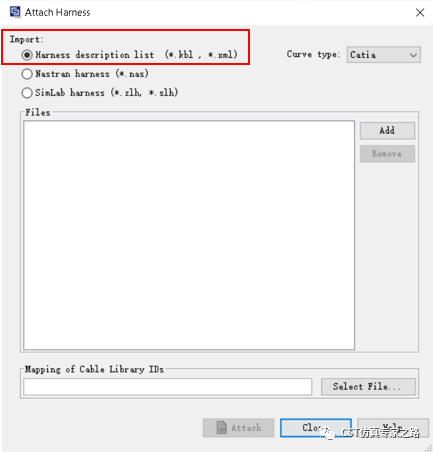

在电动汽车的EMC仿真中，cable的影响越来越大，无论是EMI发射问题，还是EMS抗扰问题，以及相互的耦合分析，都离不开cable的精确建模。使用CST对汽车cable建模，可以采用三种方法。第一种是借助达索3DE平台，将cable模型直接导入CST（仿真实例118：基于3DEXPERIENCE Power’By的CST电缆建模）；第二种是直接导入线束模型，如下图所示；第三种是借助CST的cable to 3D功能快速实现cable的建模（CST2023版本新功能介绍——第三期：通过Cable工作室创建3D cable模型），今天我们来看一个Cable to 3D的应用案例。
通常大家拿到的Cable模型，如下图所示，这种模型缺少内部细节，不能直接用来做EMC仿真。在开始建模之前要拿到Cable的规格书，得到Cable的线径、介质层厚度、介电常数等参数。通常大家拿到的Cable模型，如下图所示，这种模型缺少内部细节，不能直接用来做EMC仿真。在开始建模之前要拿到Cable的规格书，得到Cable的线径、介质层厚度、介电常数等参数。
接下来给大家介绍建模的过程。

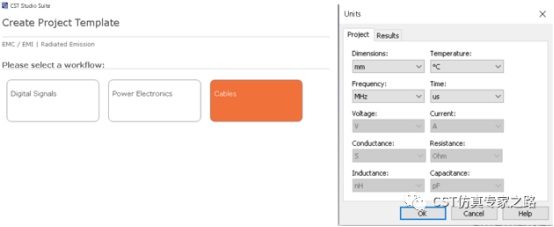

1、进入CST模板，选择EMC->RE->Cables，进入Cable工作室，设置好单位。

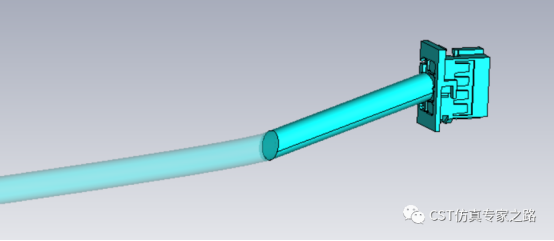

2、导入Cable的3D模型，此时的Cable模型是没有内部细节的，只是一个外观。

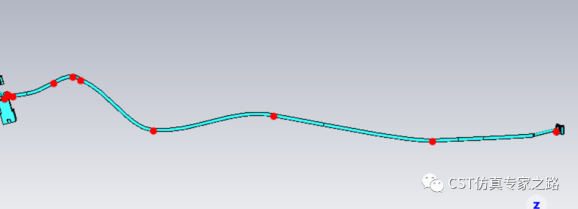

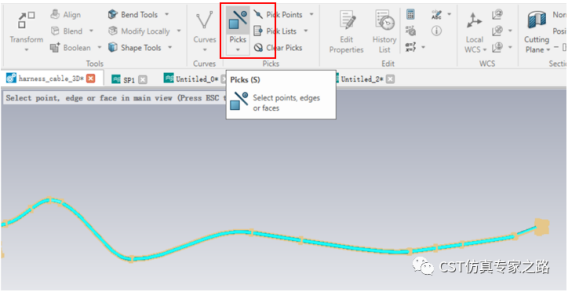

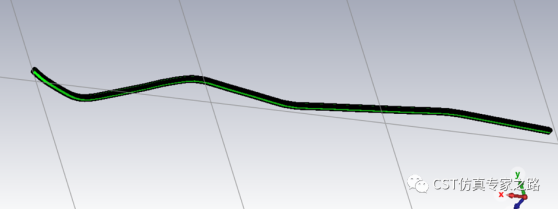

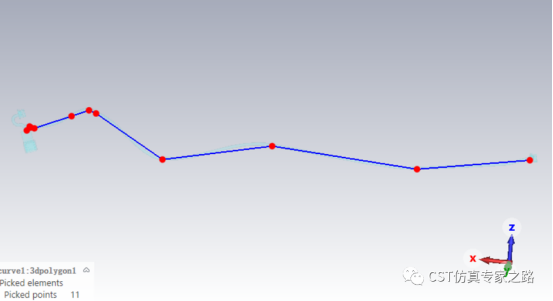

3、沿着Cable的走势，依次在Cable上选择多个点，注意要按顺序。Cable有折弯的地方可以多选几个点，确保得到比较准确的Cable形状。

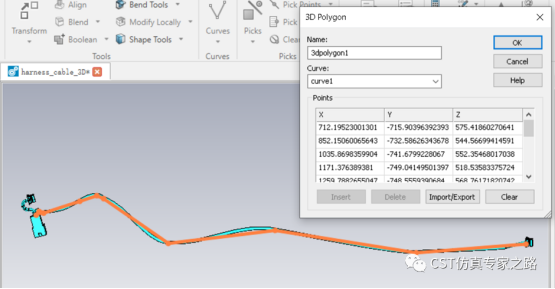

4、创建3D curve，curve类型选择3D polygon，可以看到我们之前选的点已经全部录入，可以对Cable进行预览，点击OK。3D curve创建成功。

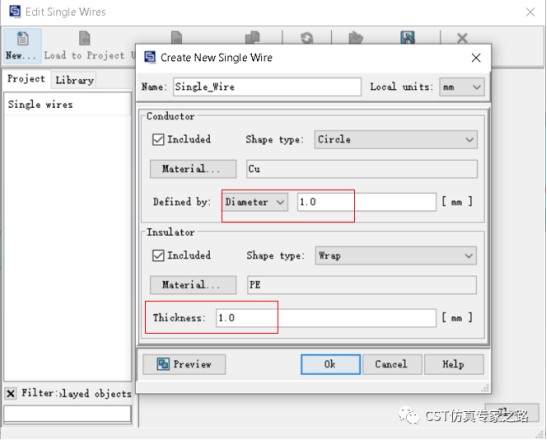

5、接下来根据Cable的规格设置Cable的类型。我们要建模的线缆是由三根单线组成的，因此我们选择single wire。输入金属线径以及绝缘层的厚度，选择正确的材料。

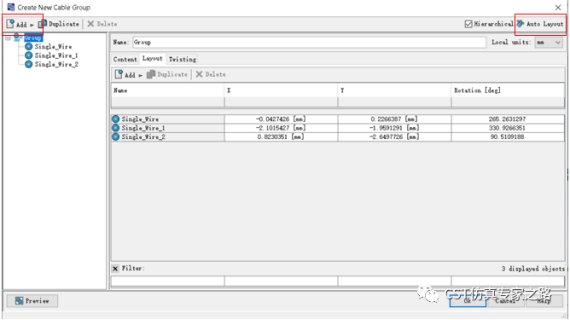

6、接下来创建Cable group模型。点击add，添加之前创建好的single wire，因为cable内部包含了三根线，因此add三次。再点击Auto Layout，点击ok。

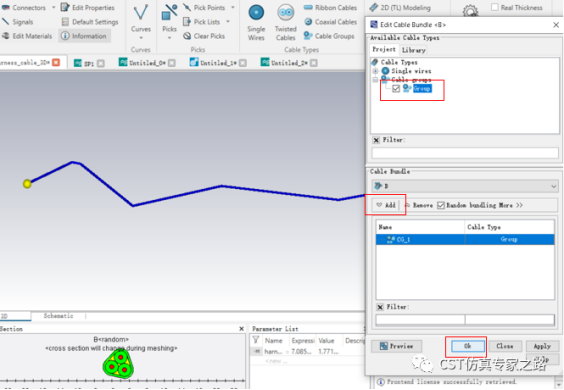

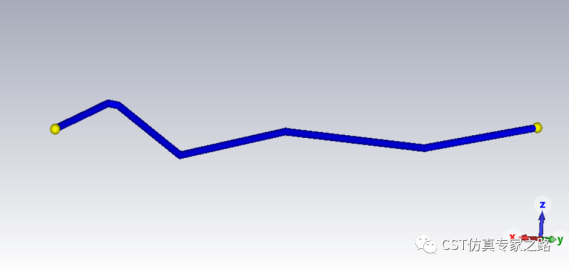

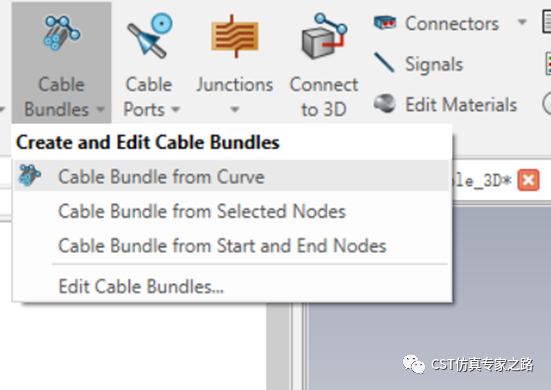

7、接下来选择Cable Bundle from Curve，选择之前创建好的curve。在弹出的对话框中选择创建好的Cable group，依次点击add->OK。这时候cable的2D模型已经创建完毕。

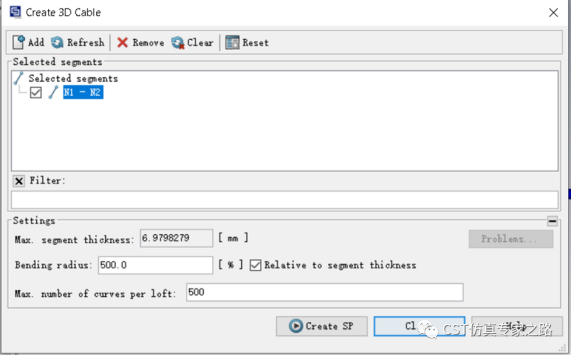

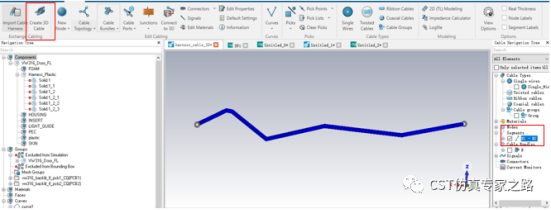

8、2D cable模型创建好之后，可以直接添加port进行仿真。不过今天我们重点介绍的的cable to 3D功能。接下来勾选Segments，继续点击Create 3D Cable->Create SP。

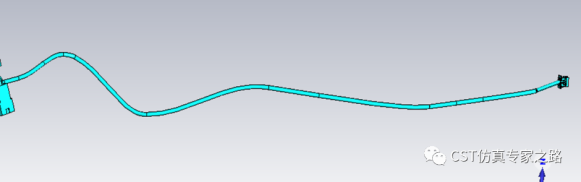

9、3D cable创建完毕。放大后看看细节，完美。
