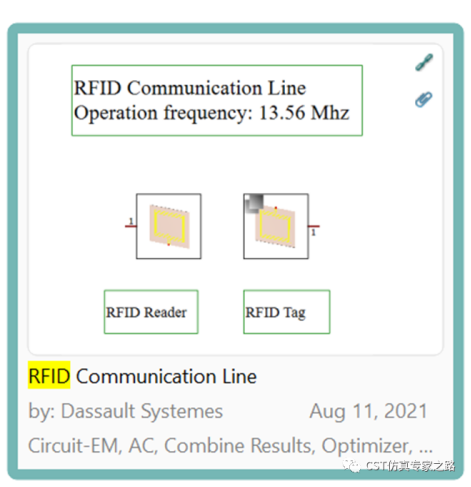

CST自带案例有很多可以帮助我们更好理解CST的内容。这期我们看看RFID自带案例，内容用到优化器和观察场。

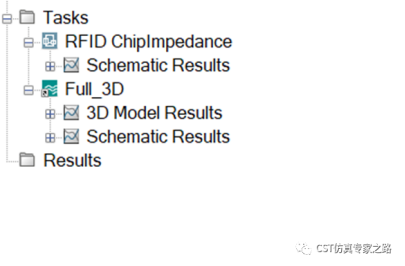

打开自带案例，里面有两个任务，第一个是个电路任务，非常简单，只是查看了一下芯片的负载阻抗。第二个是个三维仿真任务，里面还有一些电路任务，这个是主要内容。

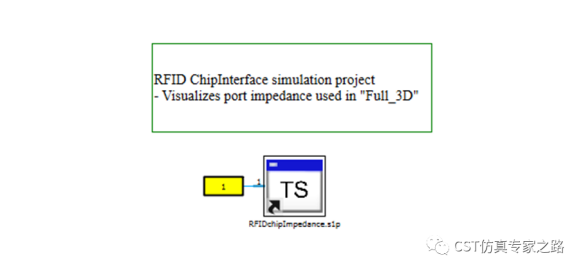

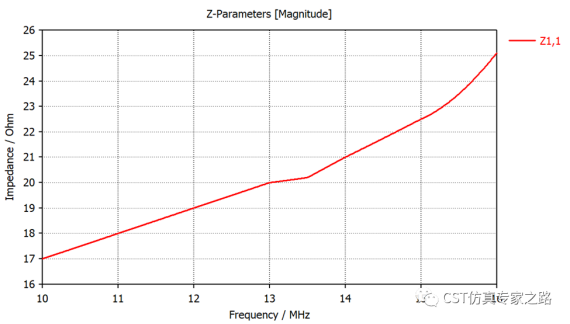

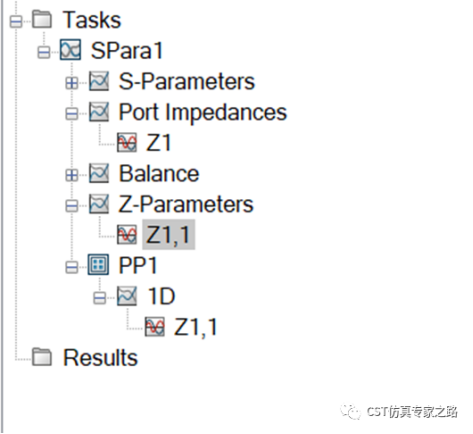

先看下第一个任务，就是查看S1P文件，用S参数任务：

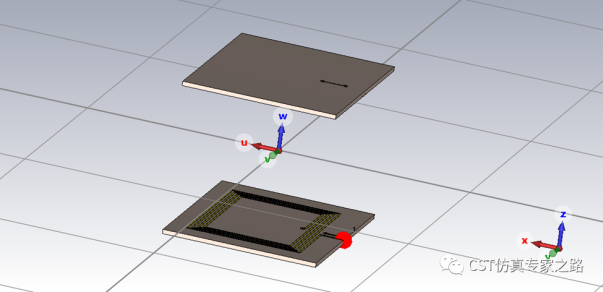

然后我们主要看第二个任务：

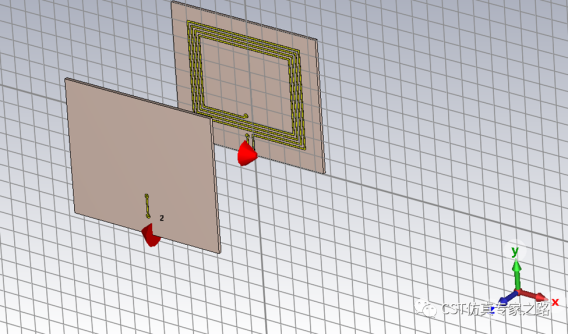

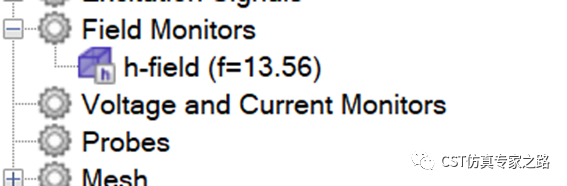

注意三维环境中定义了磁场监视器：

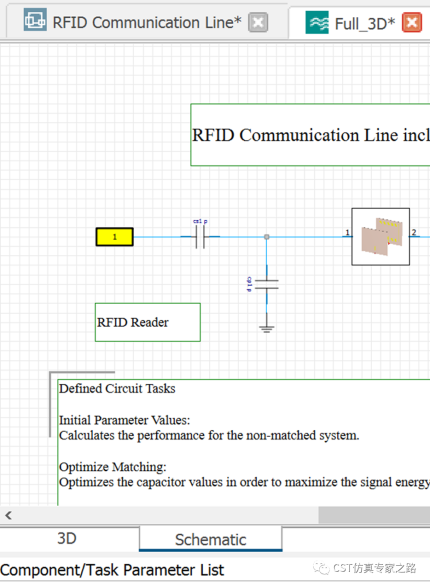

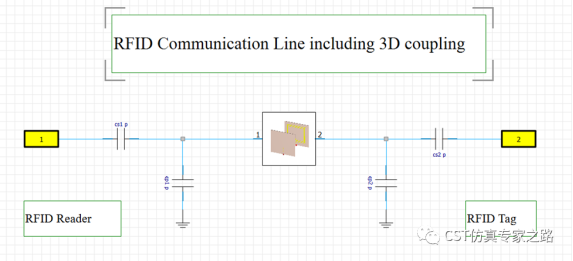

然后前往电路，可见匹配电路的元件参数为cs1, cs2, cp1和cp2四个电容：

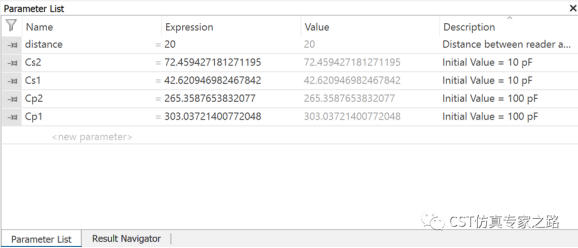

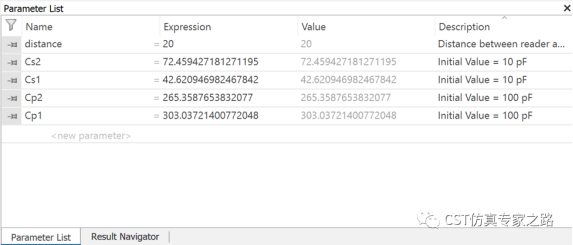

参数列表中有已经优化好的电容参数，其中distance参数是三维中控制两个线圈之间距离的。
这里有四个大任务，我们重点来看一下都分析了什么：

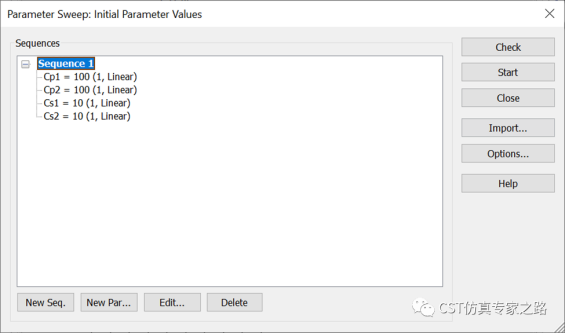

1. 扫参任务下的S参数任务：
这是保留初始参数以及参考S参数结果的一个技巧，因为我们还要优化电容参数，所以保留一份初始值和S参数结果可以这样做。

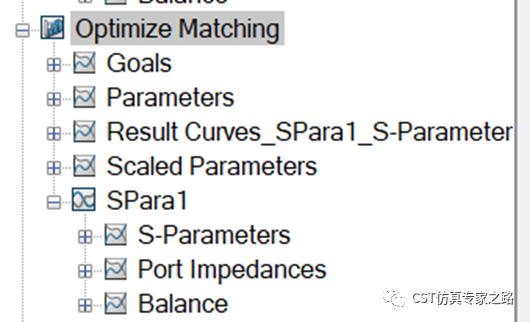

2. 优化器任务：
这里的优化器任务中也加了一个S参数子任务，因为我们的优化目标是S21。

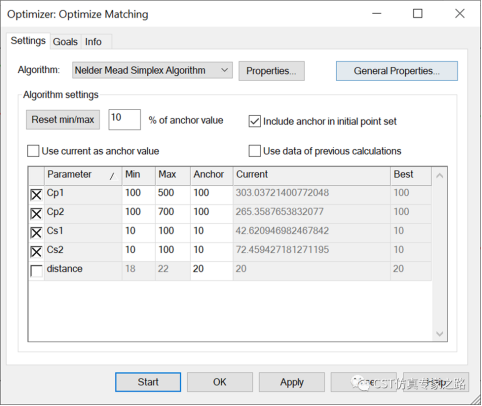

查看优化器优化的参数

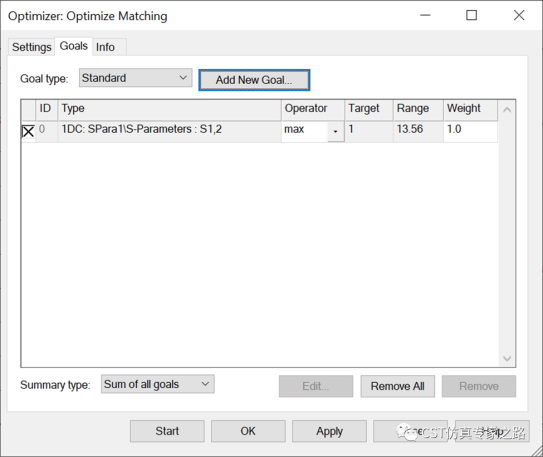

优化目标为S12在13.56MHz最大：
3. 获得激励磁场

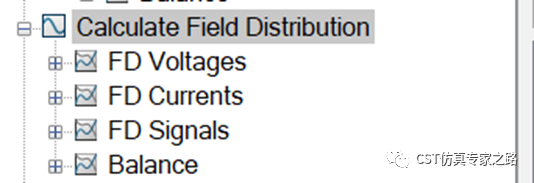

第三个任务是个AC任务，名字改掉了但是图标能看出来：

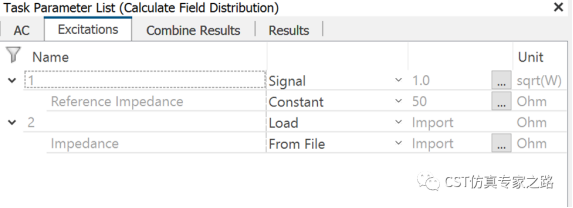

这里端口1激励了一个信号，端口2是负载，也就是之前简单查看的那个S1P芯片阻抗作为负载。

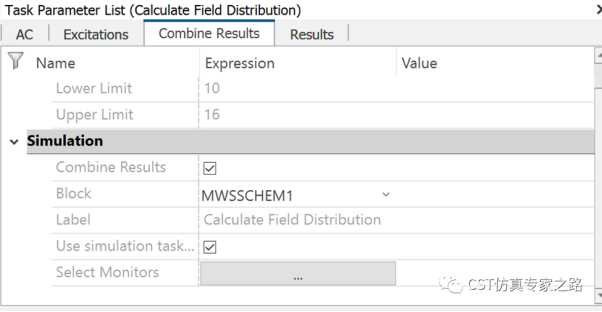

Combine Results有勾选：

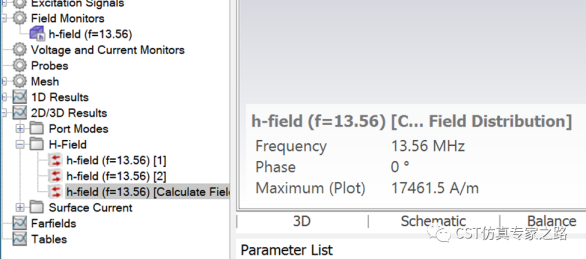

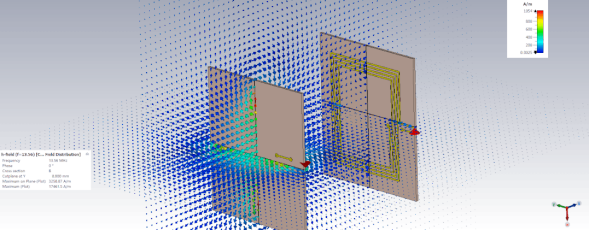

加上之前定义过H场监视器，这样回到三维环境就可以看到考虑了电路的H场：
4. 场强提取

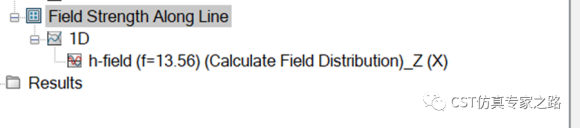

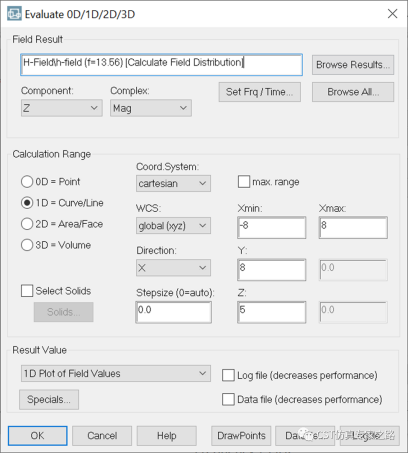

最后一个任务就是提取某一条线的H场强：

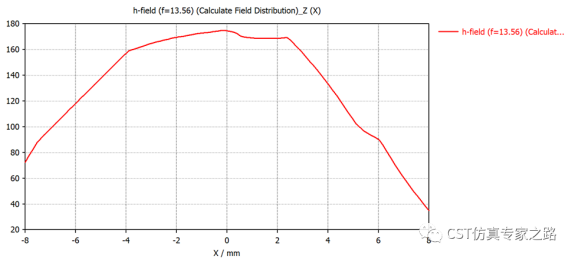

可见线圈中心的场最强。
小结：
1. 自带案例里面的结果经常是选择性保存的，想要完整结果需要更新任务重新获取。
2. 优化器其实很简单，选择优化的参数与范围，定义目标参数就可以了。
3. 场监视器+AC任务勾选Combine Result，就能得到考虑电路的场分布。感兴趣的朋友可以查看一下没有电路的场分布，看看区别。
