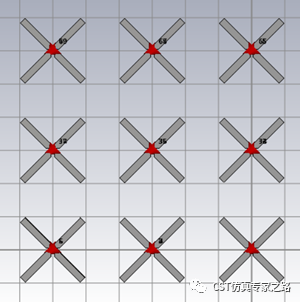

CST的时域求解器中有一个子求解器TLM（Transmission Line Matrix），关于它的原理和使用在之前已经有了介绍（【零基础】TLM算法原理和历史背景）。这里我们看看TLM网格剖分的不合适对仿真结果有什么影响？这里我们以交叉阵子为单元，组成一个3X3的阵列。

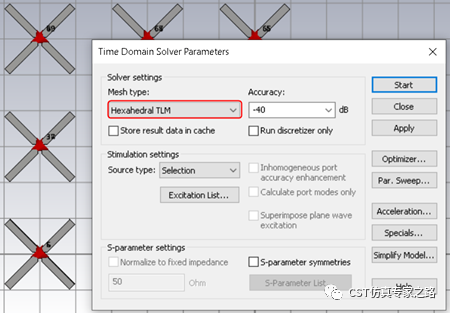

在solver setup里面选择TLM

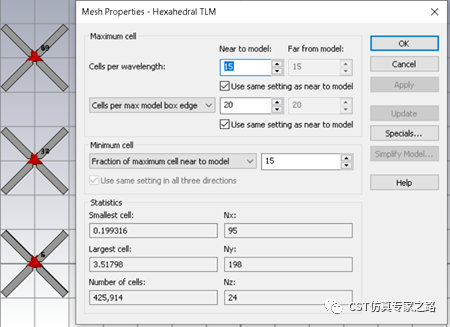

网格最初设置
在solver setup里面有一个CST2022新功能“Run discretizer only”，对于TLM求解器该功能执行了离散化和求解器的初始化，能够得到网格合并后的数量和网格视图，以及CPU内存用量和预测GPU内存用量，该功能对FIT也同样适用，感兴趣可查阅help。
我们勾选这个功能，并点击右边的“Start”:
我们打开网格剖分视图：
接着打开“show controls”里面的“Discrete Surface”:

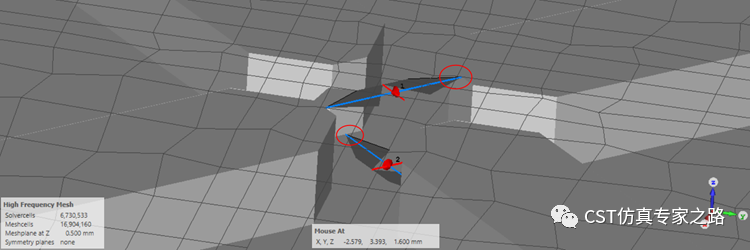

那么这时候我们去检查模型被剖分的情况，在下图馈电口位置，端口和振子臂接触的地方连接的很少，那么这样的剖分会导致计算结果完全有误。

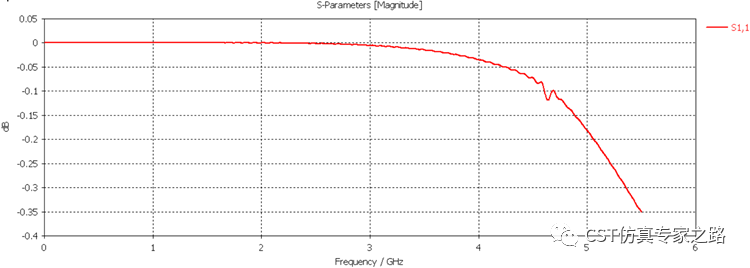

下面是端口1的S11

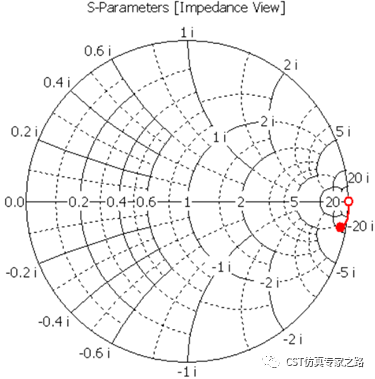

如果去看史密斯原图，那么这个端口接近被开路了，所以馈进去的能量基本要被反射掉了。
这种情况主要是网格剖分不够充分导致的。我们需要重新对全局网格剖分进行加密设置。

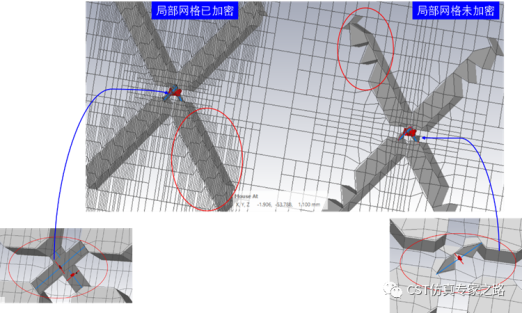

为了对比，这里做了一个局部网格加密，我们可以看出，加密网格的振子臂和其端口的网格剖分仍然保持了其物理形状，而没有网格加密的振子臂变成了锯齿的形状，馈电端口接近开路状态。

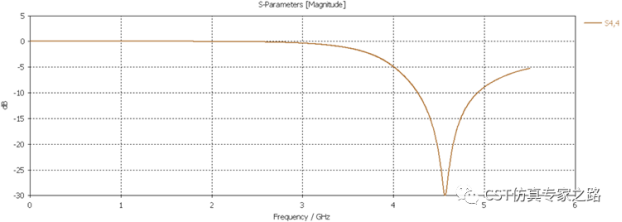

下面是网格剖分正常端口计算结果：
因此我们可以看出TLM网格剖分的可视化还是挺好用，对剖分不当的网格及时作出纠正，同时也有利于设计者快速解决仿真当中出现的问题。
（内容、图片来源：CST仿真专家之路公众号，侵删）
