在子模型中指定驱动曲面
指定基于从动元素的曲面不会激活从动曲面载荷：它们必须通过指定适当的子模型分布曲面载荷来激活。
在任何步骤中要由应力驱动的子模型的所有曲面刻面都必须指定为驱动曲面，因为曲面列表不能在其初始定义之后扩展(即使在重新启动时)。但是，给定曲面上的变量不必在所有步骤中驱动：在特定步骤中驱动哪些曲面的选择是作为子模型分布曲面载荷定义的一部分进行的如本节后面的在子模型中定义驱动曲面牵引中所讨论的。

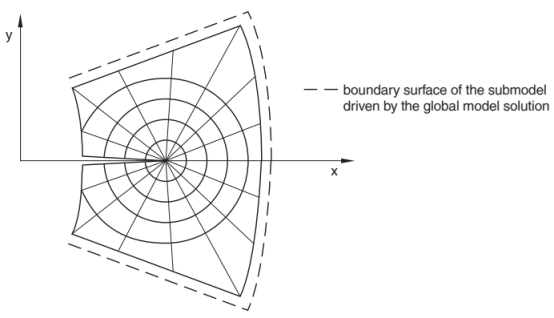

图1：放大后的子模型。
输入文件用法：
*子模型
基于元素的结构曲面列表
子模型分析的输入文件的模型定义部分必须包含*SUBMODEL选项允许使用多个*SUBMODEL选项，但是，在这种情况下，您必须确保在一个选项的数据线上指定的驱动曲面与在所有其他选项的数据线中指定的其他曲面是分开的，并且是不同的。
Abaqus/CAE使用方法：加载模块：建立负荷：为“类别”选择“其他”，为所选步骤的“类型”选择“子模型驱动区域：选择区域
定义几何公差
几何公差用于定义子模型中基于从动元素的曲面节点在全局模型的外表面之外的距离，因为该曲面在全局未变形有限元模型中进行插值。默认情况下，子模型中的曲面节点必须位于通过将全局模型中的平均元素大小乘以0.05计算出的距离内。您可以更改公差，这在子模型驱动曲面位于全局模型外部曲面更大范围之外的情况下非常有用。但是，大于此默认值的公差可能会导致全局模型外表面以外的驱动表面区域的驱动解决方案中的计算时间显著增加和精度降低。
您可以将几何公差定义为全局模型中平均元素大小的一小部分，也可以定义为模型选择的长度单位的绝对距离。如果两个公差都定义了，则Abaqus使用更紧的公差。
输入文件用法：
使用以下选项将形位公差定义为绝对距离：
*子型号，型号=表面，绝对外部公差=公差
使用以下选项将几何公差定义为全局模型中平均元素大小的一部分：
*副型号，型号=表面，外部公差=公差
Abaqus/CAE使用方法：加载模块：创建加载为类别选择其他，为所选步骤的类型选择子模型：选择地区：外部公差：绝对：或相对：公差
